製造業における電力品質の問題を、高調波防止複合スイッチがどのように解決するのでしょうか?

導入

現代の工業製造環境では、電力品質の問題、特に高調波汚染がますます顕著になっており、生産の安定性と機器の安全性に影響を与える重要な要因となっています。圧延機、アーク炉、周波数変換器などの非線形負荷の普及により、電力網内の高調波成分が大幅に増加し、電力機器に深刻な課題をもたらしています。高調波抑制スイッチの性能は、電源システムの信頼性と経済的利点を決定する決定的な要素です。この記事では、高調波抑制スイッチの技術的特徴と工業生産におけるその応用価値について詳しく説明します。

高調波問題の産業への影響の分析

工業製造部門における高調波問題は独特です。高出力機器の起動および停止によって生成される高調波は、電圧歪みを引き起こすだけでなく、機器の過熱や誤った保護トリップを引き起こす可能性があります。長期にわたるフィールドテストの結果、典型的な産業シナリオでは 3 次、5 次、および 7 次高調波が最も一般的であり、5 次高調波が電力システムに特に重大な影響を与えることがわかりました。高調波電流は変圧器や送電線を流れるときに追加の損失を発生させ、機器の寿命を縮めます。さらに深刻なことに、高調波は並列共振を引き起こし、異常に高い局所電圧を引き起こし、機器の絶縁安全性を脅かす可能性があります。

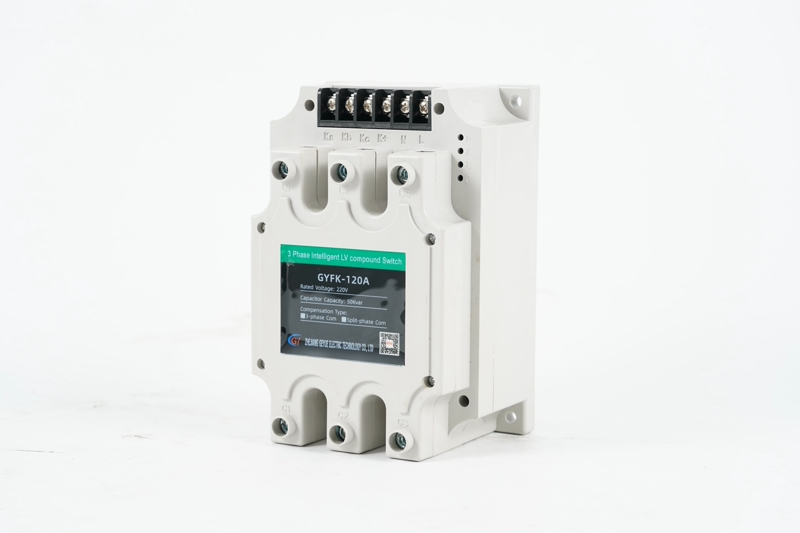

高調波耐性複合スイッチの技術的特徴

研究開発プロセス中、当社のエンジニアリング チームはスイッチの高調波耐性に焦点を当てました。新しい複合スイッチ磁束分布を最適化する独自の磁気回路設計を採用し、高調波磁場の影響を効果的に抑制します。主な利点は、優れた耐アーク性と耐溶接性を備えた特殊合金材料で作られた接点にあります。このスイッチは、機器の安心感と安全性の向上をもたらします。その主要コンポーネントは耐久性と耐火花性に優れています。接点は特殊合金材料を使用しており、耐アーク性、耐溶着性に優れています。このスイッチには、グリッド データを継続的に収集し、高調波内容を自動的に分析する高調波監視モジュールも内蔵されています。過剰な高調波が検出された場合、システムはスイッチング シーケンスを自動的に調整して高調波のピークを回避し、動作過電圧のリスクを大幅に軽減します。

コアテクノロジーのイノベーション

この製品の革新性は、高調波監視機能とスイッチ制御機能が緊密に統合されている点にあります。当社は、リアルタイムの高調波データに基づいてスイッチ パラメータを動的に調整する適応型高調波抑制アルゴリズムを開発しました。スイッチのアーク消弧システムは特別に最適化されており、高調波環境下でも確実に切断できるように多段階アーク抑制設計を採用しています。絶縁材には耐コロナ性に優れたナノコンポジット材料を採用し、部分放電を効果的に防止します。これらの技術革新により、高調波環境下での電気的寿命が従来品の3倍以上に延長され、メンテナンスサイクルが5年に延長されました。

実用化検証

高調波抑制の長期追跡とモニタリングを実施しました複合スイッチ大手鉄鋼会社にて。データによると、スイッチング中に発生するスイッチング過電圧は約 60% 減少し、コンデンサ バンクの故障率は 45% 減少しました。同社の電力品質は大幅に改善され、全高調波歪み (THD) 率は 8.3% から 3.5% に低下し、力率は 0.95 以上で安定しました。これらの改善により、電源の信頼性が向上するだけでなく、同社は年間約 80 万元の電気代を節約できます。

メンテナンスのヒント

高調波抑制複合スイッチを長期間安定してご使用いただくために、定期的な点検体制の構築を推奨いたします。絶縁表面の清掃、端子の締め付け、保護設定の確認など、包括的な検査を 6 か月ごとに実施する必要があります。スイッチの動作環境は、温度範囲が -25°C ～ +55°C、相対湿度が 85% を超えないように制御する必要があります。システムの高調波含有量が継続的に高い場合は、調整されたリアクトルを設置して完全な高調波緩和ソリューションを形成することを検討してください。

今後の展開の見通し

インダストリー 4.0 の進歩により、高調波抑制複合スイッチはさらにインテリジェントになります。次世代製品には、より高度なセンサーと通信モジュールが統合され、状態監視と予知保全が可能になります。将来的にはより高精度な高調波抑制を可能にする、AIを活用した高調波識別技術の研究を行っています。さらに、スイッチの小型化とモジュール化も、さまざまな産業シナリオの設置要件を満たすための重要な開発方向です。

結論

産業用電力の品質管理のキーデバイスとして、高調波抑制の技術レベルと信頼性複合スイッチ製造企業の生産効率に直接影響を与えます。継続的な技術革新と製品の最適化を通じて、当社は産業ユーザーに、より効率的で信頼性の高い高調波緩和ソリューションを提供することに尽力しています。当社は今後も産業発展のニーズに焦点を当て、製品の性能を継続的に向上させ、製造業の変革と高度化を強力にサポートしていきます。
