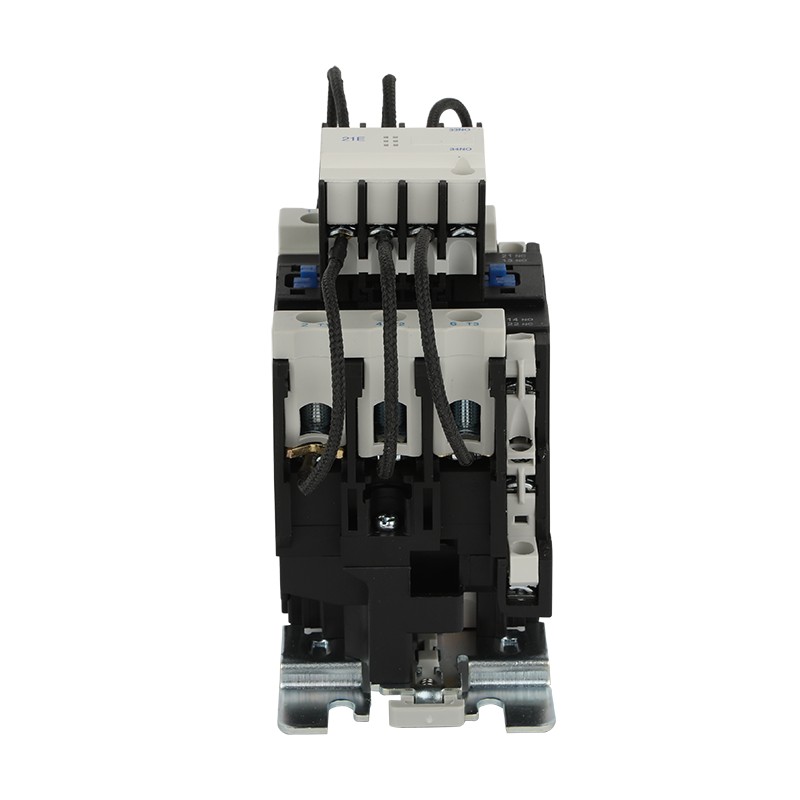

CJ19 シリーズ コンデンサ スイッチング コンタクタ

低圧無効電力補償システムでは、コンデンサ補償回路を確実にスイッチングすることが、低圧無効電力補償システム全体の安定動作を確保する鍵となります。低電圧無効電力補償システム用の CJ19 シリーズ コンデンサ スイッチング コンタクタの最適な定格電流を選択することは、機能が低下した心臓に最適なサイズの心臓弁を選択することに似ています。定格電流が小さすぎると、コンタクタは過負荷により損傷します。また、定格電流が大きすぎると、コンタクタの経済性と性能が低下します。 Geyue Electric は、CJ19 シリーズ コンデンサ スイッチング コンタクタを正しく選択することが、経済的で信頼性の高い静電補償ソリューションを構築する際の多くのユーザーにとっての最大の関心事であることを十分に認識しています。この記事では、コンデンサ補償回路における CJ19 シリーズ コンデンサ スイッチング コンタクタの最適な電流定格を一致させるための科学的方法を明確に説明します。

CJ19 シリーズ コンデンサ スイッチング コンタクタの独自の使命を理解する

何よりもまず、ユーザーは、コンデンサのスイッチング動作を直接実行するものとして、CJ19 シリーズ コンデンサ スイッチング コンタクタが通常のコンタクタではないことを明確に認識する必要があります。これらは、コンデンサをスイッチオンまたはスイッチオフするために特別に設計されたタイプのコンタクタです。その中心的な任務は、コンデンサが回路に接続されたときに発生する巨大な投入サージ電流を安全に処理することです。このような使用条件では、一般のコンタクタでは接点の溶着や溶着が発生しやすくなりますが、コンデンサスイッチングコンタクタCJ19シリーズは、コア構造と磁気回路設計の最適化により、サージ電流を定格電流の20倍以内に抑え、電気的寿命を確保します。 CJ19 シリーズ コンデンサ スイッチング コンタクタの「特殊な性質」を理解することは、最適な電流定格を正しく選択するための第一歩です。

CJ19 シリーズ コンデンサ スイッチング コンタクタに最適な電流定格を適合させることは、コンデンサのラベルに記載されているパラメータに基づいて単に直接対応させることと決して同等ではありません。厳密な選択プロセスでは、定常状態の動作電流と動的サージ電流の影響という 2 つの重要な電流関連データを考慮する必要があります。

動作電流の基本公式をマスターする

定常状態の動作電流の計算は、実際の動作中のコンデンサの最大動作条件によって異なります。主要な式は次のとおりです。動作電流 (A) = コンデンサの定格容量 (kvar) / (√3 * 実際の動作ライン電圧 (kV))。コンデンサの定格電圧がシステムの動作電圧より高い場合、コンデンサの実際の出力容量と電流は二乗率で減少することに注意することが特に重要です。この状況では、コンタクタを選択する基準となるのは、コンデンサの銘板に記載されている理想的なパラメータではなく、特定のシステムにおけるコンデンサの実際の動作条件です。つまり、CJ19 シリーズ コンデンサ スイッチング コンタクタの場合、削減後のコンデンサの実際の動作電流に基づいて、より小さく、より経済的な最適な定格電流を選択する必要があります。

ただし、CJ19 シリーズ コンデンサ スイッチング コンタクタがコンデンサのスイッチオンとスイッチオフのタスクを正常かつ安全に実行できるかどうかは、主に回路内の動的サージ電流に耐えられるかどうかによって決まります。 CJ19 シリーズ コンデンサ スイッチング コンタクタの定格動作電流は、数千回、さらには数万回の標準サージ電流の影響に耐えられるという条件で定義されています。したがって、CJ19 シリーズ コンタクタに最適な定格電流を選択する最も効果的かつ正確な方法は、メーカーが提供する「コンデンサ容量 - コンタクタの推奨モデル」の比較表を参照することです。たとえば、定格電圧が 400V、単一コンデンサの定格容量が 30kvar、コンデンサあたりの定常電流が約 43A の低圧無効電力補償システムでは、回路内のサージ電流を考慮して、通常、定格電流が 63A 以上の CJ19 シリーズ コンデンサ スイッチング コンタクタを選択することをお勧めします。

実際のアプリケーションにおける主要な現場変数を考慮する

既に式と比較表の使用を組み合わせていますが、現場の変数をより徹底的に考慮することで、より最適に近い定格電流を持つ CJ19 シリーズ コンデンサ スイッチング コンタクタを選択できるようになります。考慮すべき主な変数は、地域の無効電力補償プロジェクトで採用されているスイッチング戦略です。単一ユニットのスイッチングですか (各コンデンサが独立して制御され、1 つずつスイッチングされることを意味します)。それとも、複数個をグループ化して周期的にスイッチングする（複数のコンデンサを1つのユニットに固定的にグループ化し、複数のコンデンサの各グループを最小単位として、全体として周期的にスイッチングすることを意味します）のでしょうか？ 「グループ スイッチング」戦略を使用する場合、最初に 1 つのコンデンサ グループ (グループ A) のスイッチがオンになり、その後 2 番目のコンデンサ グループ (グループ B) のスイッチがオンになった場合、スイッチを閉じる瞬間に、グループ B によって生成される突入電流は、グリッド電圧からだけでなく、さらに深刻なことに、グループ A のすでに充電されているコンデンサから発生し、即座にグループ B に放電します。これにより、単一グループのスイッチをオンにする場合よりもはるかに大きな突入電流が重畳されます。現時点では、CJ19 シリーズ コンデンサ スイッチング コンタクタの仕様を適切にアップグレードする必要があります。つまり、より大きな電流定格を持つコンタクタを選択する必要があります。考慮すべき 2 番目の変数はシステム高調波環境です。背景高調波成分が高い場合、高調波によりコンデンサ回路の電流が増加し、共振増幅が発生する可能性があります。計算された動作電流値に基づいてさらに 15% ～ 25% のマージンを確保するか、高調波防止スマート コンデンサを優先的に使用することをお勧めします。考慮すべき最後の変数は、設置方法と作業環境です。密集した設置方法と換気の悪い作業環境は、CJ19 シリーズ コンデンサ スイッチング コンタクタの放熱条件を悪化させ、耐荷重能力に影響を与えます。選定の際には、適切に仕様をグレードアップする、つまり定格電流が大きいコンタクタを選択することも必要です。

Geyue Electric のワンストップ ソリューション

安定した信頼性の高い低電圧無効電力補償システムを確立するために、ユーザーが必要とするものは、CJ19 シリーズ コンデンサ スイッチング コンタクタの適切なマッチングだけではありません。本当に必要なのは、すべてのコンポーネント間の完璧な調整であり、これがまさに Geyue Electric がユーザーに提供する核となる価値です。

Geyue Electric は、低圧無効電力補償の分野で長い歴史を持つ専門メーカーとして、CJ19 シリーズ コンデンサ スイッチング コンタクタから高調波防止コンデンサ、直列リアクトル、APFC コントローラに至るまで、あらゆる高品質コンポーネントを提供するだけでなく、正確な負荷分析とシステム診断に基づいた統合ソリューションも提供します。当社の技術チームは、お客様の配電構造、負荷特性、高調波条件を徹底的に検討し、正確な選択から最適化された配線まで完全なシステムを設計し、各回路が安全に適合することを保証します。これにより、お客様の補償デバイスは力率を効率的に改善するだけでなく、より長い耐用年数と全体的なメンテナンスコストの削減を実現します。
