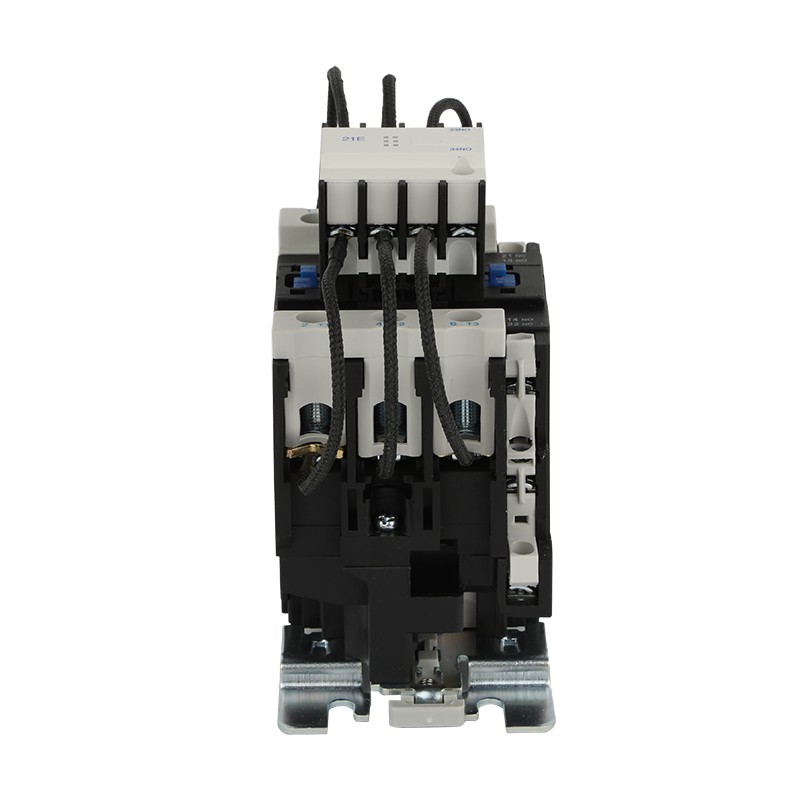

スイッチング電源コンデンサ用ACコンタクタ

低電圧無効電力補償の分野では、電力コンデンサのスイッチングごとにアークの発生と消滅が伴います。従来の AC コンタクタには、容量性負荷を処理する場合、アーク消弧システムが不適切であることが多いため、克服するのが難しいという困難な問題があります。しかし、CJ19 シリーズ スイッチング パワー コンデンサ用 AC コンタクタは、一連の正確な最適化によってこの課題を克服し、この課題を電力システム全体の安定した信頼できる保証に変えました。 Geyue Electric は、世界の低圧電力産業に深く関わっている企業として、無効電力補償システムにおいて、コンデンサの切り替えを成功させるには、電力コンデンサを電力網に安全に接続するだけでなく、電流を適切かつ安全に遮断してアークに別れを告げる方法も重要であることを深く理解しています。

AC コンタクタが通常の抵抗負荷を遮断するとき、電流と電圧の位相は基本的に一致しており、電流がゼロを超えるとアークは自然に簡単に消えます。しかし、コンデンサのオン・オフ時には定格電流の数倍から数十倍のサージ電流が発生します。遮断プロセスでは、両端の電圧が急激に変化しないため、グリッド電圧との位相差が生じ、アークがさらに強くなり、消滅が困難になります。従来のコンタクタの消弧グリッドまたは単純な消弧チャンバーは、多くの場合、従来の誘導負荷または抵抗負荷を遮断するように設計されています。コンデンサ負荷によって生成される強力なアークに直面すると、その消弧能力と空間配置により、アークの再点火、噴出、さらには接点の溶着が発生することが多く、これによりコンタクタの寿命が短くなるだけでなく、補償キャビネットの安定した動作に潜在的な脅威が生じます。

コンデンサ負荷の独特の「気質」に対応して、スイッチングパワーコンデンサ用ACコンタクタCJ19シリーズの消弧システムは、材料、構造、原理の点で包括的な革新を受けています。

トリプルリファインメントパスの最初のステップは、構造の強化と空間の再構築です。 CJ19 シリーズ スイッチング パワー コンデンサ用 AC コンタクタは、消弧室の物理的スペースとアーク遮断能力を大幅に強化しました。消弧グリッド板はより高密度で耐熱性の高い合金材料で作られており、グリッド板の幾何学的形状と間隔が最適化されています。より深いアーク消弧室とより多数の仕切り板の設計により、アーク経路が効果的に延長および分割され、延長されたアークが複数の短いアークに急速に切断されます。これにより、限られたスペース内で強制冷却とイオン化除去が可能になります。これは、激しいアーク用に複数のレベルのスピード バンプと冷却プールを構築するのと同様で、層ごとにエネルギーを消費できるようになります。

トリプルリファインメントパスの 2 番目のステップは、接触材料の正確なマッチングです。コンデンサのスイッチングには、接点の耐半田性と電気的寿命について非常に厳しい要件があります。スイッチングパワーコンデンサ用のCJ19シリーズACコンタクタは、銀ベースの合金接点材料の特別配合を採用しており、低い接触抵抗を保証するだけでなく、高速サージ電流やアーク侵食に対する耐性を大幅に強化しています。特殊な接点形状設計と組み合わせたスイッチング パワー コンデンサ用 CJ19 シリーズ AC コンタクタは、切断時の金属ブリッジの可能性を効果的に排除し、発生源での継続的なアーク燃焼のリスクを軽減します。

トリプル改良パスの 3 番目のステップは、スイッチング タイミングを使用した協調設計です。スイッチングパワーコンデンサ用ACコンタクタCJ19シリーズの核心は、「最初に抵抗を制限し、次に主接点を閉じる」というスイッチングシーケンスにあります。機械的な観点から見ると、この設計により閉鎖時の突入電流が大幅に減少し、それによって開放時のアーク強度が間接的に減少します。スイッチングパワーコンデンサ用ACコンタクタCJ19シリーズのアーク抑制システムは、この設計と連携して動作し、主接点と補助限流接点の機械的結合と空間レイアウトを確保し、異常状態による大電流放電の場合でもコンタクタのアーク抑制システムが設計容量内で確実に動作することを保証します。

100% の信頼性を達成するためには、あらゆる技術的詳細を徹底的に理解する必要があります。中国の低電圧無効電力補償業界のリーダーとして、Geyue Electric は、スイッチング電源コンデンサ用の CJ19 シリーズ AC コンタクタなどのコアコンポーネントを深く理解しているだけでなく、コアコンポーネントからシステム全体に至る包括的なソリューションを顧客に提供することに尽力しています。当社の低電圧無効電力補償デバイスは、これらの徹底的に最適化された特殊なコンポーネントに基づいており、インテリジェント コントローラの正確なスイッチング戦略と組み合わせて、各補償システムが力率の変化に迅速に対応できるようにするとともに、最もスムーズで安全なコンデンサのスイッチングを実現し、機器の全体的な寿命を効果的に延長し、システムの運用とメンテナンスのリスクを軽減します。 Geyue を選択することは、電力の品質に対する確かなこだわりを選択することと同じです。私たちは、テクノロジーを目に見えないものにし、電力網の運用における安定性と効率性を標準にすることに真の価値があると信じています。
