電源グリッドハーモニック汚染をリアルタイムで除去する方法は？スマートAPFシリーズアクティブパワーフィルターが答えを与えます！

周波数コンバーターや整流器などの電気機器は、広く使用すると高調波を生成します。これらの不規則な電流は、機器の過熱、効率の低下、敏感な機器の損傷を引き起こす可能性があり、その結果、大きな経済的損失が発生します。従来のパッシブフィルターPPFは、単一のフィルタリング機能、応答速度の遅い、共鳴を引き起こすリスクにより、現在の複雑な高調波制御のニーズを満たすことができなくなりました。 APFシリーズアクティブパワーフィルターはPPFよりも優れており、リアルタイムで高調波電流を動的に補償できます。この記事では、作業原則について説明しますAPFシリーズアクティブパワーフィルター従来のフィルターと比較して、その中心的な利点を紹介します。 APFシリーズActive Power Filterが高調波の問題を効果的に解決する方法を学ぶことは、電力品質の向上、機器の安全性の確保、エネルギー効率の改善におけるその重要な役割をよりよく理解するのに役立ちます。

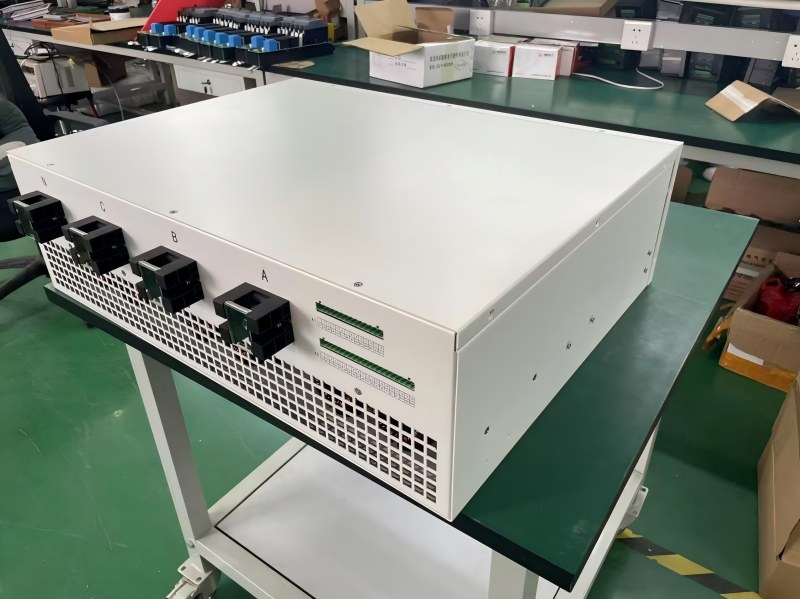

APFシリーズアクティブパワーフィルターとは何ですか？

APFシリーズアクティブパワーフィルターPower Electronicsテクノロジーによって製造されたプロフェッショナルハーモニック制御機器です。そのコア機能は、電源グリッドの高調波電流をリアルタイムで検出して動的に排除し、インバーターや整流器などの非線形負荷によって引き起こされる電力品質の問題を効果的に解決することです。従来のフィルターPPFのパッシブフィルタリングとは異なり、APFアクティブフィルターは、産業工場、データセンター、医療施設などのさまざまなシナリオの高調波抑制のニーズを解決できるアクティブな補償電流であり、電力品質を最適化するための重要なデバイスです。

APFシリーズActive Powerフィルターの実用的な原則は何ですか？

The APFシリーズアクティブパワーフィルターリアルタイムモニタリングを介して電源グリッドの電流を収集し、高速センサーを介して処理する必要がある高調波を正確に識別します。統合されたDSPおよびFPGAチップは、フィルターのコア制御ユニットであり、これらの電流を瞬時の反応性パワー理論アルゴリズムを介してリアルタイムで分析し、3MS以内にオフセットする必要がある高調波振幅と位相パラメーターを決定できます。その後、組み込みのIGBT電力コンバーターは、計算結果に応じて高調波と同じ振幅が反対の位相で補償電流を直ちに生成し、この電源にこの電流を排出して高調波を排除し、最終的にはハーモニクスの95％以上を排除します。

APFシリーズアクティブパワーフィルターのコア値は何ですか？

APFシリーズアクティブパワーフィルターパワーグリッドのハーモニクスの制御に次の利点をもたらすことができます。まず、変圧器の過熱を防ぎ、関連するエネルギー損失を減らすことができます。高調波干渉のためにリレー保護デバイスの誤ったつま先を大幅に抑制し、誤ったつま先を90％削減することができます。第二に、コンデンサやモーターなどの主要な機器の損失を減らし、サービス寿命を延ばすことができます。同時に、高調波電流によって占有されている変圧器の実際の容量を放出することができ、それにより電源システム全体の信頼性と経済が改善されます。

APFはPPFと比較してどのような利点がありますか？

APFシリーズアクティブパワーフィルターPPFパッシブフィルターよりも大きな包括的な利点があります。そのコアの利点は、動的なリアルタイム調整機能にあります。 APFは5MS内の高調波の変化に応答し、動的な高調波追跡機能を実現できますが、PPFはPPFの20倍速い高調波の変化に応答するために100msを必要とします。これは、可変周波数機器が60％以上を占めるグリッドに電力を供給するのに非常に役立ちます。 APFは2〜150の全頻度の高調波をカバーできますが、PPFはLC共鳴点設計によって制限され、少数のプリセット周波数ポイントのみをターゲットにでき、実際の有効帯域幅は中心周波数の±5％未満です。この制限は、医療機器やデータセンターなどの多頻度高調波シナリオの管理に死角を引き起こします。システムの安全性の観点から、APFはインテリジェントなインピーダンス制御を介したグリッド共鳴のリスクを排除しますが、PPFは高調波増幅または火傷機器を引き起こす可能性があります。 2019年、特定の自動車工場でのPPF共鳴事故により、直接350,000ドルが失われました。 APFは、リアクティブな電力補償などの包括的な電力管理機能を同時に統合できますが、PPFには単一のフィルタリング関数のみがあります。 APFはライフサイクルを通じてほぼメンテナンスがなく、10年間の全体的なコストを削減しますが、PPFにはコンデンサの定期的な交換と継続的なメンテナンスコストが必要です。 APFとPPFの本質的な違いは、技術的なルートにあります。 PPFはパッシブ防止防止デバイスであり、APFは電子電子閉ループ制御を使用したアクティブなガバナンスシステムです。
