BSMJ シリーズ単相自己修復シャント コンデンサ
Model:BSMJ Series
BSMJ シリーズ単相自己修復シャント コンデンサは、50 Hz または 60 Hz の低電圧電力システムに適しており、主に力率の改善、無効電力損失の削減、電圧品質の向上、変圧器容量の活用などに使用されます。各国で強く推奨されている最高の省電力製品です。
この製品は、GB/T 12747.1-2004 および IEC 60831-1:2014 規格に厳密に準拠しています。
この製品は、GB/T 12747.1-2004 および IEC 60831-1:2014 規格に厳密に準拠しています。
格月電気は、浙江省楽清市に工場を構える、中国のBSMJシリーズ単相自己修復シャントコンデンサの専門メーカーおよびサプライヤーです。 BSMJ シリーズ単相自己修復シャント コンデンサは、低電圧電源コンデンサとして設計されています。力率補正単相交流電力システムにおける無効電力補償。信頼性の高い自己修復誘電体、低損失、長寿命により、産業プラント、パネル製造業者、流通会社で広く使用されています。単相自己修復シャント コンデンサを調達する場合、Geyue Electric は標準モデルとカスタマイズされた仕様を工場から直接提供します。このモデルも私たちの広範なモデルに属します自己修復シャントコンデンサシリーズ。
定格電圧0.23～1.2kV
定格出力5 – 50キロバール
頻度50/60Hz
繋がり単相
製品説明
BSMJ シリーズ単相自己修復シャント コンデンサは、単相電力網における無効電力補償のために Geyue Electric によって開発された低電圧電力コンデンサです。モーター、変圧器、溶接機などの誘導負荷と並列に接続すると、無効電力を局所的に供給し、電力網から引き出される無効電力を削減し、力率を 0.95 以上に戻します。
このコンデンサは、自己修復誘電体を備えた金属化ポリプロピレンフィルムを使用し、アルミ缶の内側に密封され、マイクロクリスタリンワックスが含浸されています。局所的な故障が発生した場合、故障の周囲の薄い金属層が蒸発して故障が隔離されるため、コンデンサは自動的に通常の動作に戻ります。これにより信頼性が大幅に向上し、耐用年数が延長されます。これは、当社の三相、分相、シリンダー設計と同じ製品ファミリーに属しており、すべて当社を通じて入手可能です。自己修復シャントコンデンサコレクション。
主な利点
PF
力率補正
力率を 0.95 以上に高め、公共料金の違約金を回避します。
SH
自己修復誘電体
局所的な故障を自動的に隔離することで、寿命が延び、メンテナンスが削減されます。
LQ
電圧品質
バス電圧を安定させ、電圧降下やちらつきを軽減します。
EF
エネルギー効率
線路と変圧器の損失を低減し、変圧器の容量を解放します。
素材と仕上がり
高級輸入ポリプロピレンベースフィルム
ベースフィルムは有名なサプライヤーから調達し、精密な金属化亜鉛およびアルミニウムコーティングを施した輸入ポリプロピレンフィルムを使用しています。すべてのベースフィルムのフィルム表面はきれいで無傷で、滑らかで非常に明るい仕上げを示し、コンデンサの寿命にわたって安定した静電容量と低い誘電損失を保証します。
導電性銅編組線
耐酸化性、耐食性に優れた銅編組線です。編み密度が細かく、表面のバリがないものを選びました。押出幅、厚さ、抵抗率は GB/T 国家規格を厳密に満たしており、低い接触抵抗と安定した電流容量を保証します。
高純度亜鉛金スプレーコーティング
高純度の亜鉛粉末をアーク溶射法により微細な噴霧状に噴霧し、コンデンサコア組成物表面の皮膜層ギャップに高速で噴霧します。金溶射層とメタライズフィルム層が緻密に結合し、粒子径が細かく均一な厚みで接触抵抗を低く抑えます。
高性能マイクロクリスタリンワックス含浸剤
固体含浸ポッティング材のベースワックスとして、良好な電気特性、高い耐熱性、強い経時安定性を備えたマイクロクリスタリンワックスが使用されています。部品の隙間や空隙を埋めることでコンデンサが密閉され、材料の強度が大幅に向上し、放熱性と寿命が向上します。
技術仕様
| パラメータ | 代表値 |
|---|---|
| モデル | BSMJシリーズ 単相 |
| 定格電圧 | 0.23kV～1.2kV（共通：0.4 / 0.45 / 0.48 / 0.525 / 0.69kV） |
| 定格出力 | ユニットあたり 5 ～ 50 kvar |
| 定格周波数 | 50Hz/60Hz |
| 繋がり | 単相 |
| 誘電 | 自己修復性金属蒸着ポリプロピレンフィルム |
| 孕ませた | マイクロクリスタリンワックス |
| 保護 | 過圧断路器、内部ヒューズ |
| 放電抵抗器 | 内蔵、電圧は 1 分以内に 50 V 未満に低下します |
| 規格 | GB/T 12747.1-2004、IEC 60831-1:2014 |
| 囲い | アルミ缶 |
| 損失 | 低誘電損失、高効率 |
| 冷却 | 自然冷却 |
| 認証 | ISO9001、ISO14001、ISO45001 |
代表的な用途
産業プラントおよびワークショップ
モーターとコンプレッサー
変圧器および配電盤
溶接・誘導機器
業務用空調設備と照明
オンサイトで一元的な補償
選択およびインストールガイド
必要なkvarを計算する現在の力率と目標力率から必要な無効電力を決定します。経験則として、力率を 0.75 から 0.95 に高めるには、有効負荷 1 kW あたり約 0.55 kvar が必要です。
動作電圧を確認してください公称グリッド電圧だけでなく、システムの実際の動作電圧に合わせて定格されたコンデンサを選択してください。単相ネットワークでは、0.23 kV または 0.25 kV の定格が一般的です。
高調波の評価可変周波数ドライブ、整流器、または溶接装置が存在する場合、高調波がコンデンサに過負荷をかける可能性があります。その場合はコンデンサを組み合わせてご使用ください。直列リアクトル高調波スペクトルに基づいて 7% または 14% のリアクタンス率を使用して、離調コンデンサ バンクを形成します。
スイッチングデバイスを選択してください突入電流を制限するには、コンデンサデューティコンタクタまたは複合スイッチを使用してください。コントローラを正しいスイッチング シーケンスに設定し、各ステップの遅延を設定します。
設置条件の確認コンデンサは熱源から離れた、放熱のためのスペースを確保した換気の良い場所に設置してください。ユニットを使用する前に、端子を規定のトルクで締め付け、放電抵抗を確認してください。
メンテナンスのヒント:毎月目視検査を実行し、3 ～ 6 か月ごとに端子を確認して締め、毎年静電容量を測定します。膨らみ、漏れ、または定格値の 10% を超える容量損失が見られるコンデンサは交換してください。

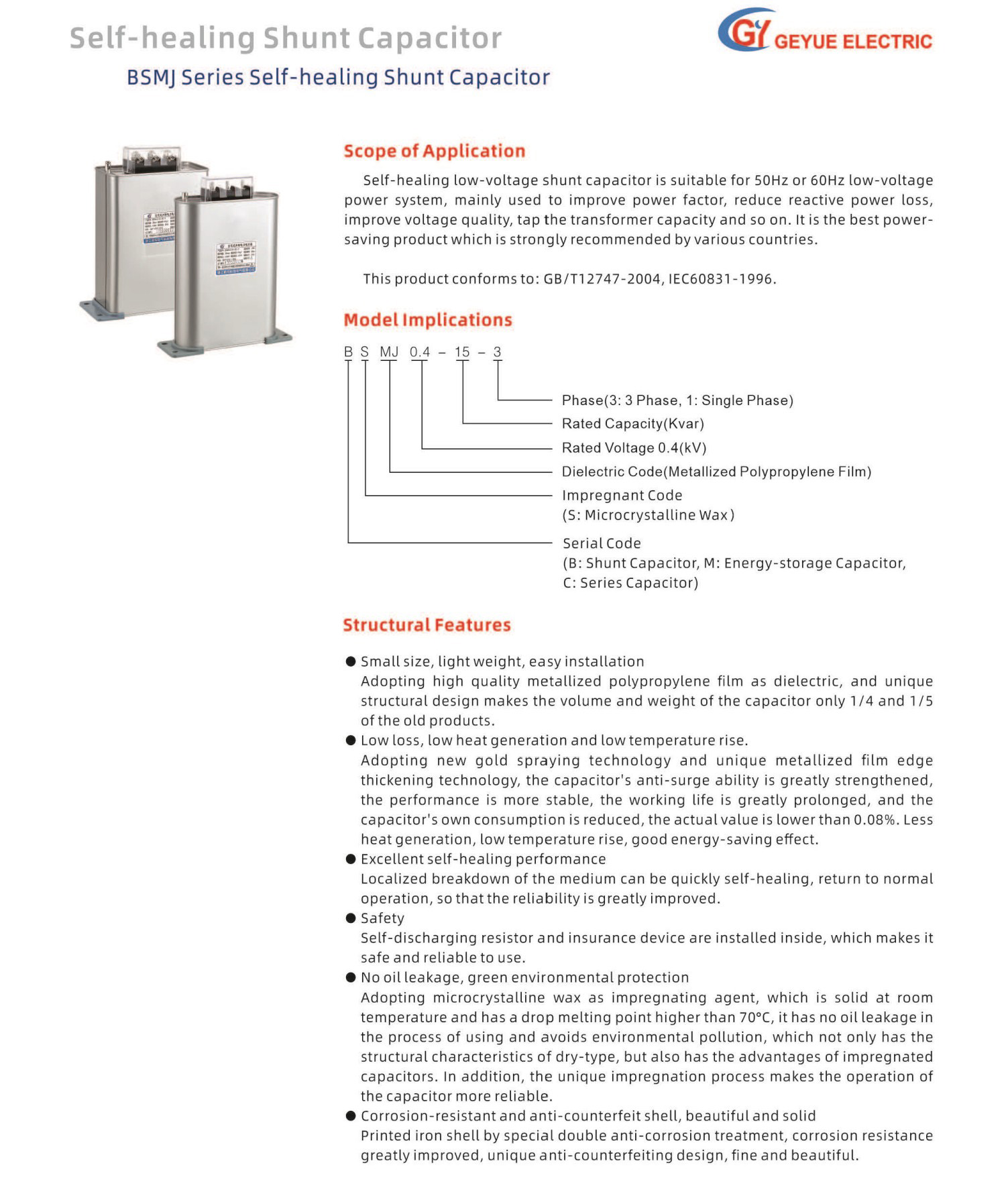

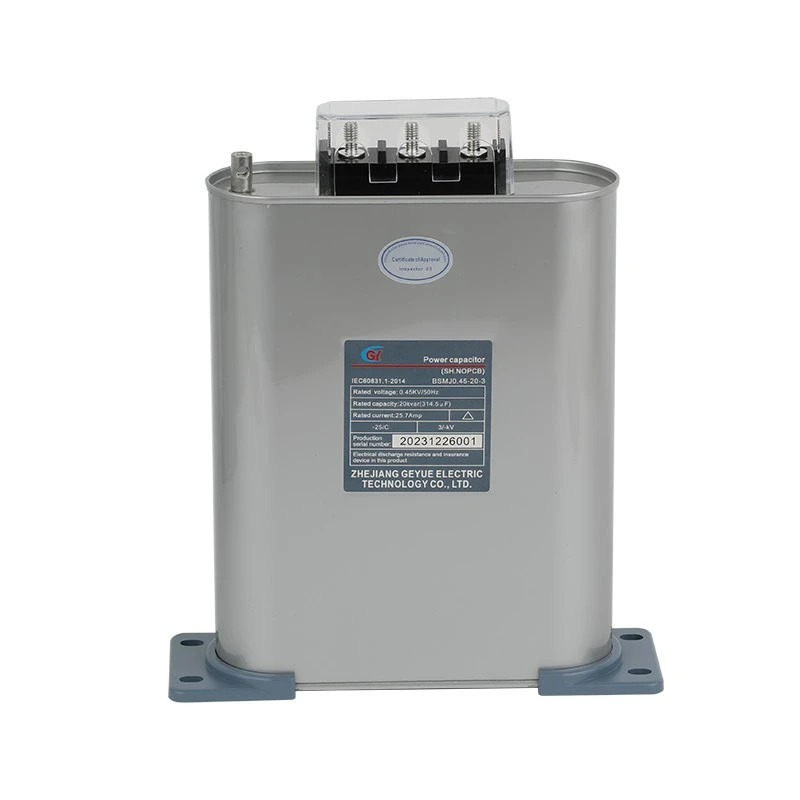

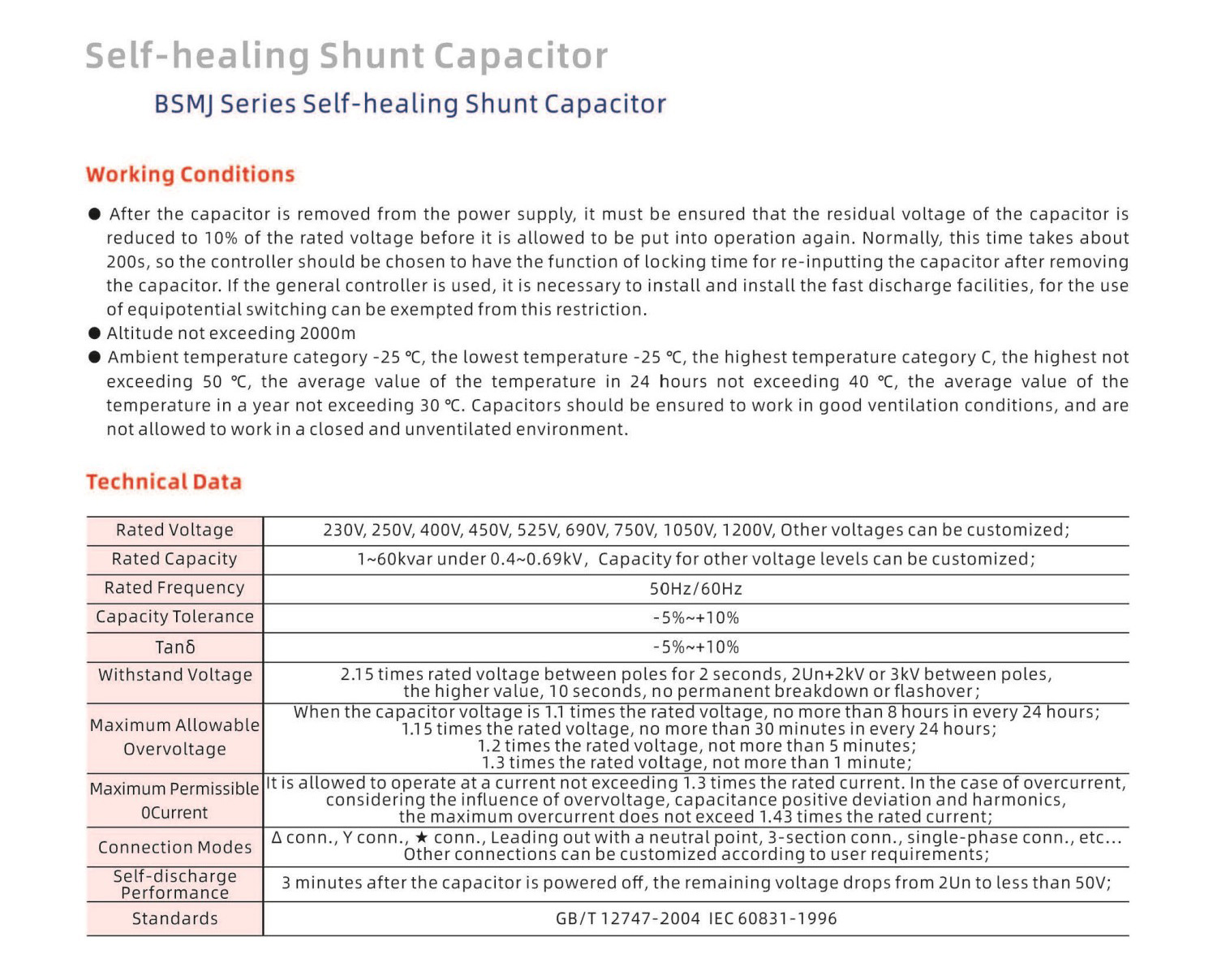

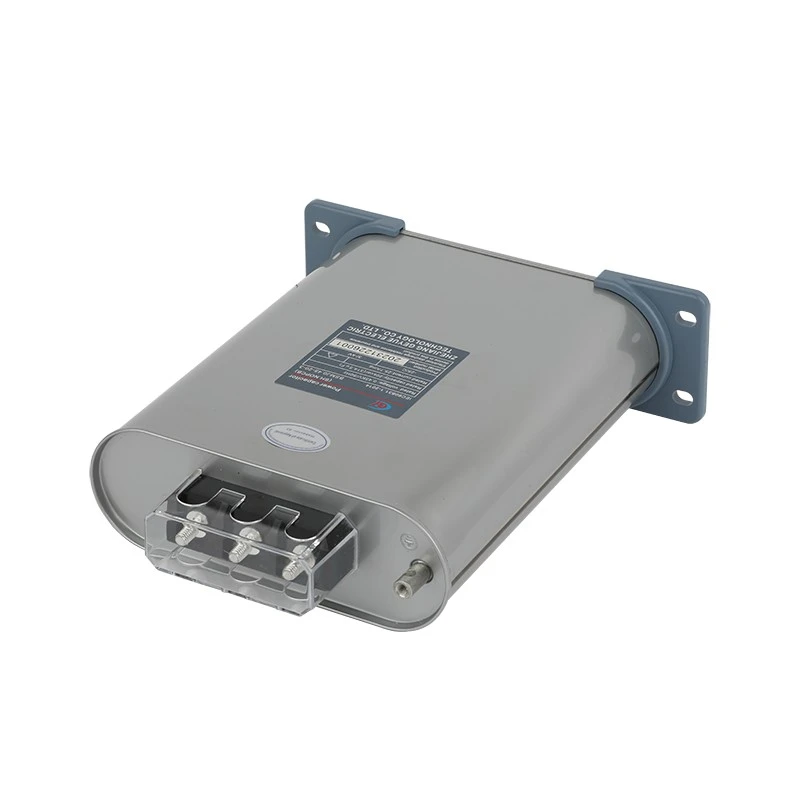

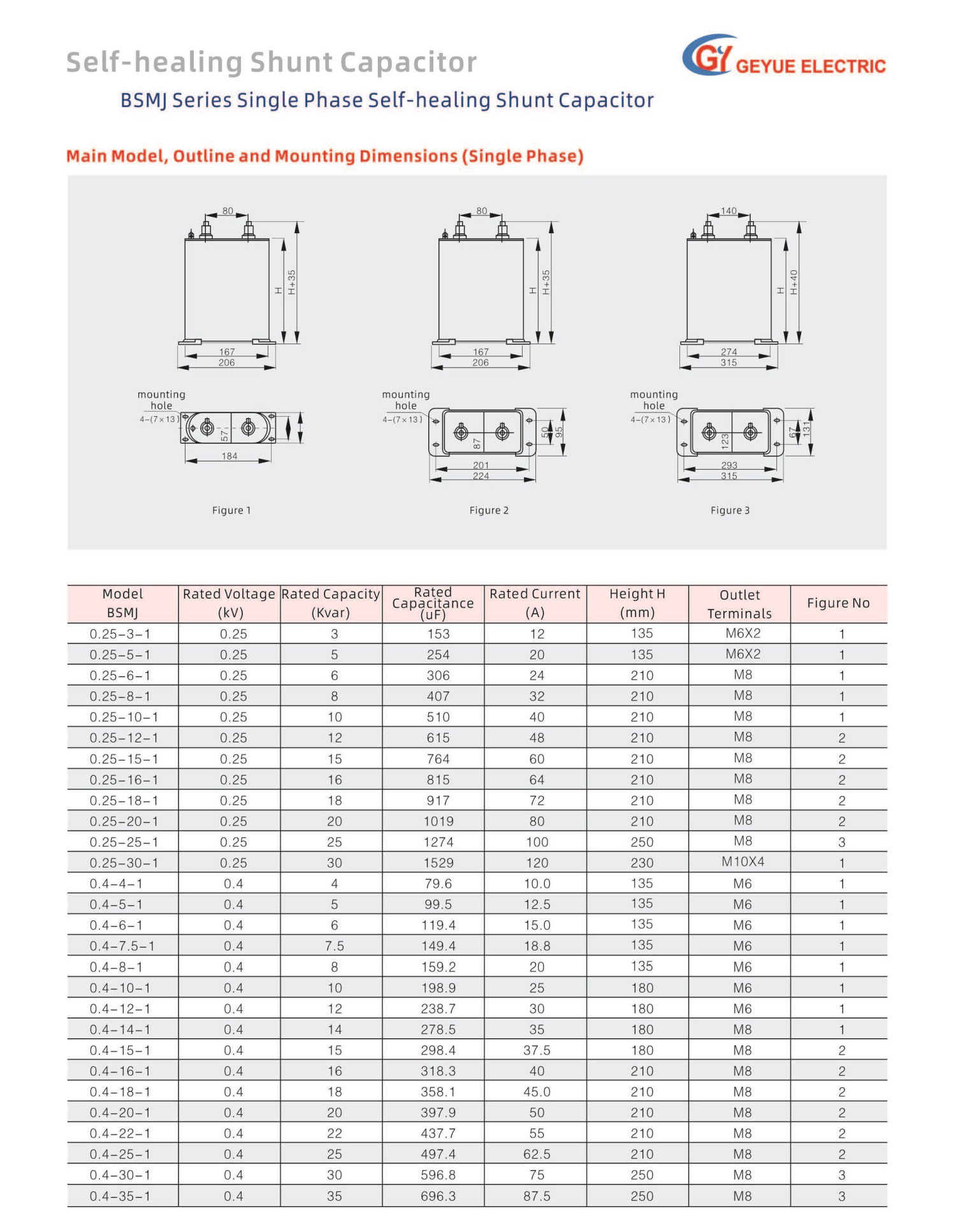

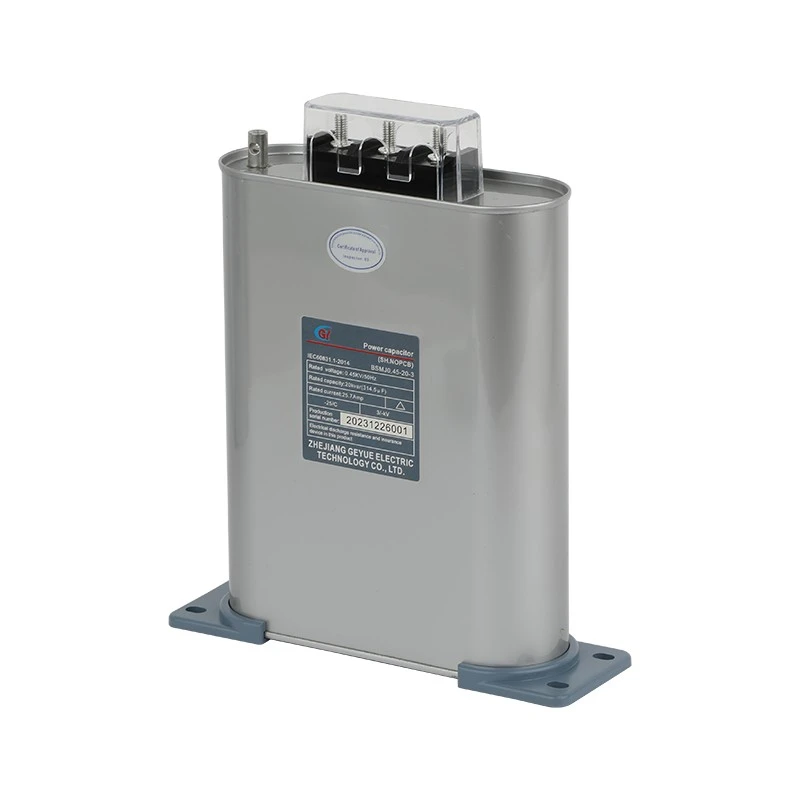

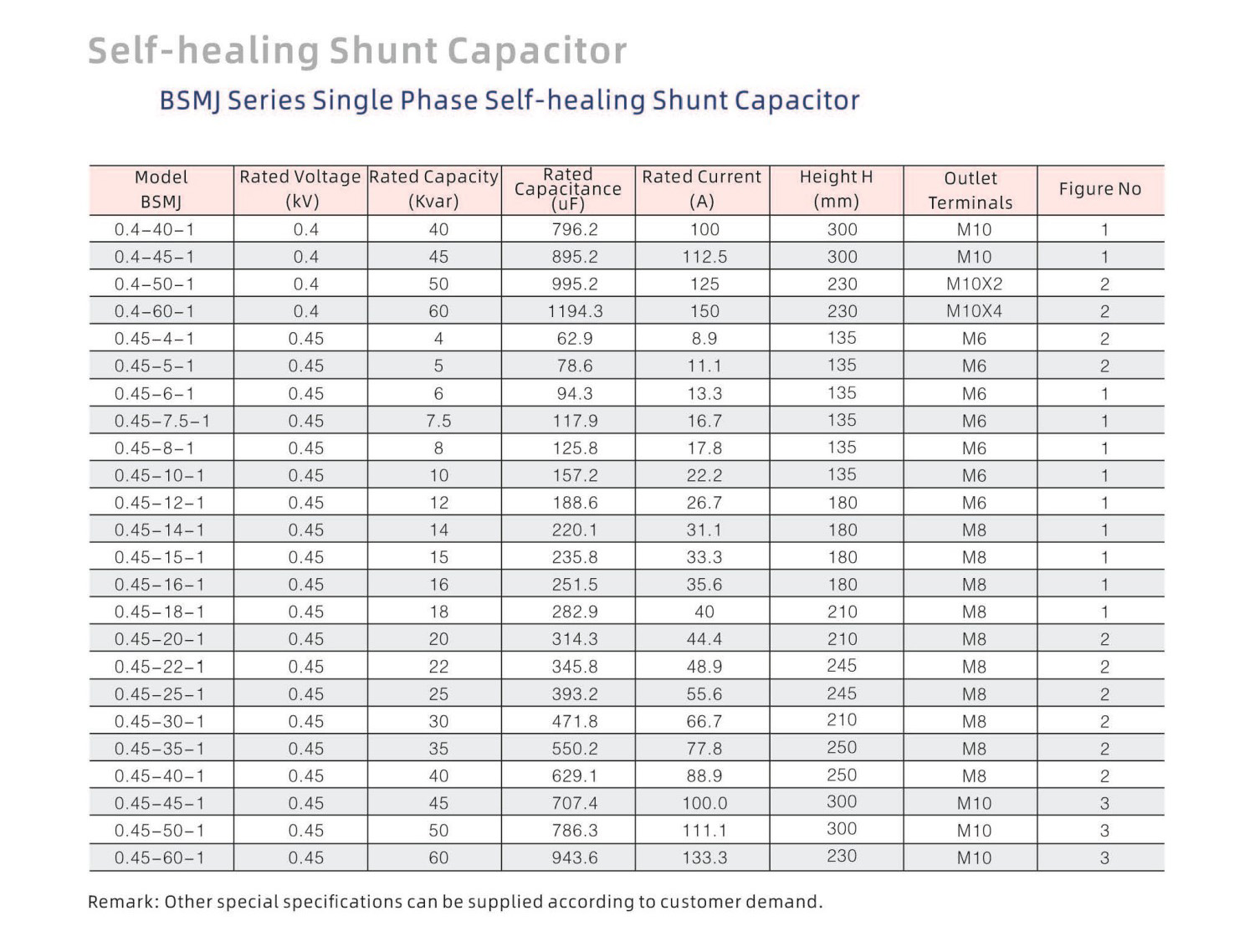

製品画像
よくある質問
BSMJ シリーズ単相自己修復シャント コンデンサは何に使用されますか?
これは、単相 AC 電源システムにおける力率の改善、無効電力損失の削減、電圧品質の最適化、および追加の変圧器容量の解放を目的として設計された低電圧電力コンデンサです。
どのような電圧と出力定格が利用可能ですか?
標準定格電圧の範囲は 0.23 kV ～ 1.2 kV で、一般的な値は 0.4、0.45、0.48、0.525、0.69 kV です。定格出力は通常、ユニットあたり 5 ～ 50 kvar で、ご要望に応じてカスタム定格も利用可能です。
このコンデンサの「自己修復」とは何を意味しますか?
自己修復とは、過電圧によって引き起こされる誘電体の局所的な破壊がコンデンサ自体によってすぐに分離されることを意味します。障害の周囲の薄い金属層が蒸発するため、コンデンサは自動的に通常の動作に戻り、信頼性と耐用年数が大幅に向上します。
このコンデンサはどの規格に準拠していますか?
BSMJ シリーズ単相自己修復シャント コンデンサは、GB/T 12747.1-2004 および IEC 60831-1:2014 に従って製造およびテストされています。
このコンデンサには直列リアクトルが必要ですか?
システムに可変周波数ドライブ、整流器、溶接装置などの高調波を発生する負荷がある場合は、共振を防止し、高調波過負荷からコンデンサを保護するために直列リアクトルを使用することを強くお勧めします。高調波スペクトルに基づいて、7% または 14% のリアクタンス率が選択されます。
カスタマイズ仕様を注文できますか?
はい。 Geyue Electric は、標準モデルと、電圧、kvar、エンクロージャ オプションを含むカスタマイズされた仕様の両方を提供します。カスタマイズされた見積もりについては、プロジェクトの要件をお知らせください。
