インテリジェント無効電力自動補償コントローラに適合する AC コンタクタまたは複合スイッチを科学的に選択するにはどうすればよいですか?

導入

低電圧無効電力補償装置では、インテリジェント コントローラのスイッチング コマンドはアクチュエータを通じて実行する必要があります。ACコンタクタと組み合わせたスイッチが現在最も適した技術ソリューションです。この記事では、これら 2 つのソリューションの動作原理、パフォーマンスの違い、プロジェクトの適用可能性を体系的に分析します。

動作原理の本質的な違い

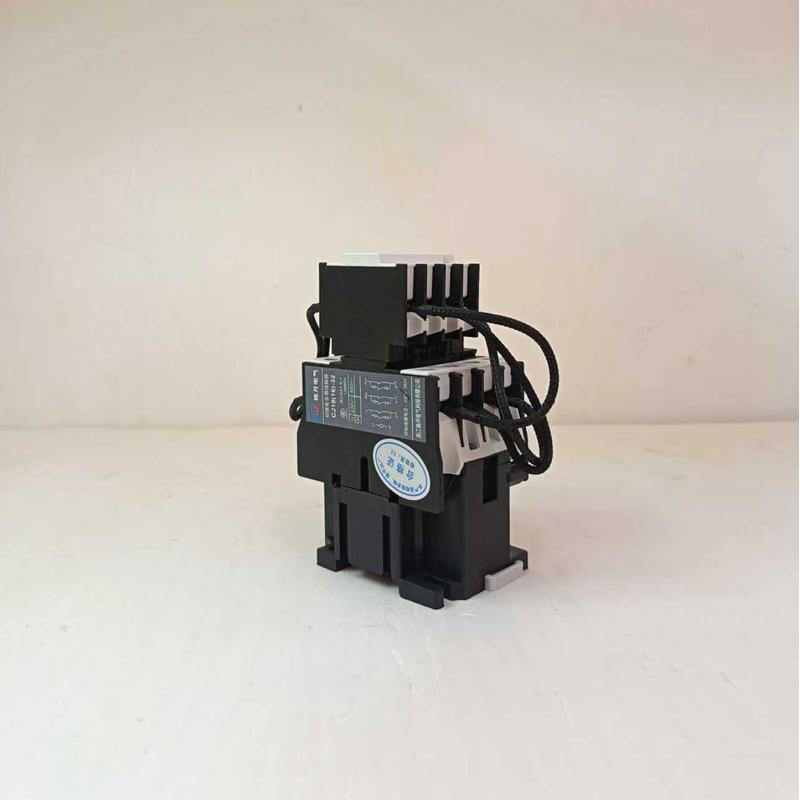

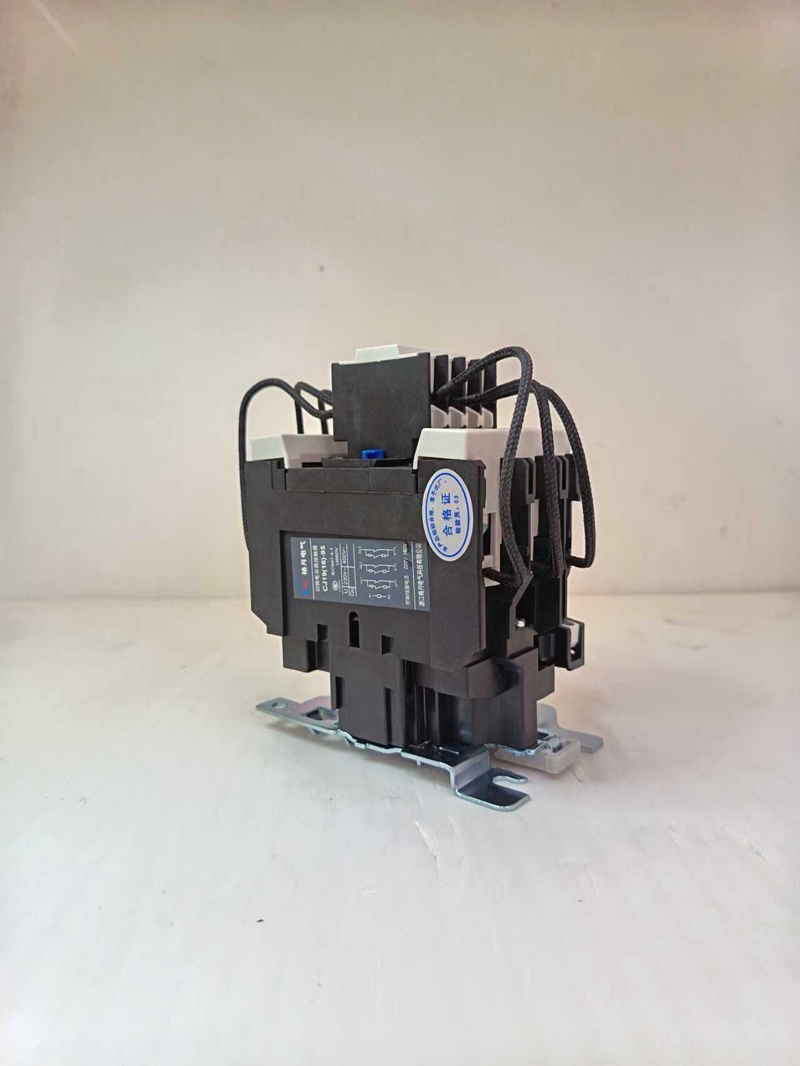

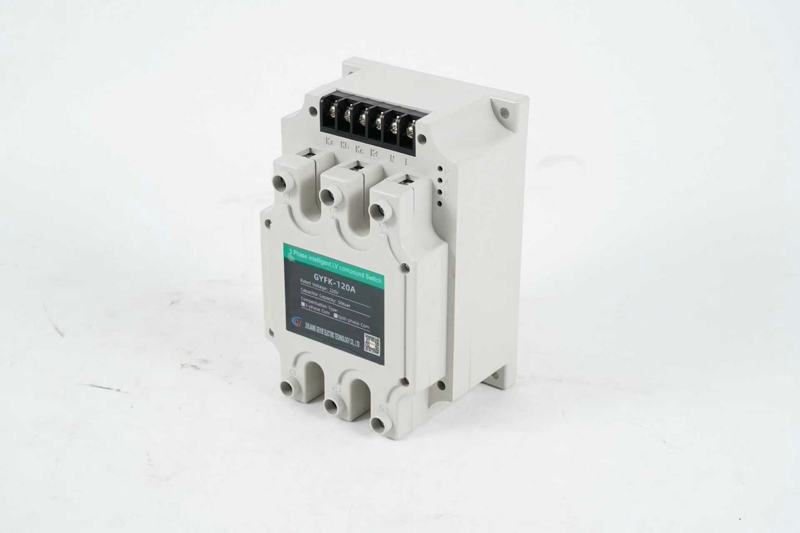

AC コンタクタは電磁機械構造を利用しており、コイルに通電することによって発生する磁力を使用して接点を作動させ、それによって回路を接続および切断します。この操作には、顕著な機械音とアーク放電が伴います。複合スイッチハイブリッド「サイリスタ + コンタクタ」設計を利用します。電圧がゼロを超えるとサイリスタが最初に導通し、次にコンタクタが主回路の接続を完了し、最後にサイリスタが停止します。この動作メカニズムにより、真の突入電流のないスイッチングが実現します。

技術性能の総合比較

コンタクタのスイッチング特性は、コンタクタの動作により定格電流の 20 ～ 40 倍の投入突入電流が発生することを示しています。これは限流リアクトルで抑制できますが、それでも電力網やコンデンサに影響を与える可能性があります。複合スイッチゼロクロススイッチングを実現し、突入電流を定格電流の2倍未満に制限し、機器の寿命を大幅に延長します。応答速度の点では、コンタクタは作動を完了するまでに 10 ～ 20 ミリ秒を必要としますが、突入電流のないスイッチング スイッチのサイリスタは 1 ～ 2 ミリ秒以内に応答するため、負荷が急速に変動するアプリケーションに特に適しています。

経済分析

ACコンタクタ調達コストが突入電流のないスイッチの 3 分の 1 から 2 分の 1 にすぎず、価格に大きな利点があります。ただし、切り替えを頻繁に行うと、保守コストが大幅に増加します。ラッシュフリー スイッチの初期投資は高額になる可能性がありますが、100,000 サイクルを超える電気的寿命と、ほぼメンテナンス不要の動作により、寿命全体にわたって優れた経済的メリットが得られます。したがって、毎日 50 回を超えるスイッチング操作があるシナリオでは、ラッシュフリー スイッチの方が経済的な選択肢となります。

典型的なアプリケーションシナリオの分析

冶金や溶接などの衝撃負荷を伴うアプリケーションには、突入電流のないスイッチング ソリューションをお勧めします。高速応答により無効電力の変化を効果的に追跡し、システム電圧の変動を回避します。 1 日あたりのスイッチング サイクルが 20 サイクル未満の商業ビルや住宅地では、高性能コンデンサ スイッチング コンタクタが最もコスト効率の高いオプションとなります。高調波が厳しい環境 (THvD > 8%) では、専用コンタクタと組み合わせた 7% のリアクタンス比を持つ反高調波補償デバイスを優先する必要があります。

設置と試運転の重要なポイント

コンタクタを取り付けるときは、十分な放熱クリアランスを確保してください。隣接するコンポーネントは少なくとも 20 mm 離すことをお勧めします。突入電流スイッチの場合は、放熱条件に特に注意してください。周囲温度が40℃を超える場合はディレーティングが必要です。コントローラのパラメータ設定はアクチュエータと一致する必要があります。コンタクタを使用する場合は、スイッチング遅延を 1 ～ 2 秒に設定しますが、突入電流スイッチの場合は、0.5 ～ 1 秒の設定が許容されます。過度の接触抵抗によって引き起こされる過熱損傷を防ぐために、すべての電気配線は安全で信頼性が高くなければなりません。

メンテナンスと修理

コンタクタは 6 か月ごとに接点の磨耗を検査する必要があります。銀の先端の厚さが元の厚さの 1/3 未満になったら接点を交換してください。突入電流スイッチの場合は、ファンが適切に動作するように熱放散を監視し、蓄積したほこりを定期的に掃除してください。解決策に関係なく、コンデンサ容量の変化を毎月確認し、容量損失が 5% を超えた場合はコンデンサを交換することをお勧めします。

適切な組み合わせを選択する方法

選択の決定では、負荷周波数、投資予算、メンテナンス能力、電力品質要件などの要素を総合的に考慮する必要があります。一般に、予算が十分でアプリケーションの要求が厳しい場合は、突入電流のないスイッチを選択する必要があります。予算が限られており、アプリケーションの使用頻度が低い場合は、専用の連絡担当者を選択する必要があります。クリティカルなアプリケーションでは、ベース負荷負荷にはコンタクタを、変動負荷には非突入電流スイッチを使用して、経済性と信頼性の最適なバランスを実現するハイブリッド ソリューションを設計できます。

結論

ACコンタクタおよび突入防止スイッチにはそれぞれ独自の用途があり、絶対的な優劣はありません。適切な選択には、初期投資や運用保守コストを考慮し、実際の運用条件に基づいた総合的な評価が必要です。テクノロジーの継続的な進歩により、将来的には、さまざまなユーザーの個別のニーズを満たす、より革新的なソリューションが登場すると信じています。
