等価直列抵抗 (ESR) などの電力コンデンサの内部状態を非侵襲的に監視する方法はありますか?

低圧無効電力補償の分野では、健全なパワーコンデンサは、電力システムの安定的かつ効率的な動作を確保するための中核要素です。ただし、すべての電子部品と同様に、電力コンデンサも時間の経過とともに徐々に劣化します。内部の健康状態の悪化、特に等価直列抵抗 (ESR) の増加は、性能の低下、さらには故障や廃棄の主な原因です。電力コンデンサの内部健全性状態を監視する従来の方法は、回路をシャットダウンして電力コンデンサを取り外し、等価直列抵抗 (ESR) などの重要な指標を測定することです。この方法は、電力システムの無効電力補償を中断するだけでなく、内部の健全性状態の測定効率も非常に低くなります。では、システムの通常動作に影響を与えることなく、電力コンデンサの内部健全性状態をリアルタイムで把握できる非侵襲的な方法はあるのでしょうか?この質問に対して、Geyue Electric は肯定的な答えを提供しました。

非侵襲的モニタリングの核となる価値

非侵襲的モニタリング技術の最大の価値は、その予測可能性と安全性にあります。この非侵襲的なモニタリング技術により、目に見える性能の低下が発生する前に、電力コンデンサの内部パラメータ変化の初期信号を捕捉することができます。この方法では、補償キャビネットから電力コンデンサを取り外したり、電源システムの通常の動作を中断したりする必要がないため、「定期保守」から「オンデマンド保守」へのスマートなアップグレードが実現します。重要な指標を継続的に追跡することで、電力コンデンサの残りの寿命を正確に予測し、故障が発生する前に交換の手配を行うことができ、力率の低下、ライン損失の増加、さらには電力コンデンサの突然の故障や容量の突然の低下による補償システム全体の故障のリスクを効果的に回避できます。

ESRメーターによるオンライン診断方法

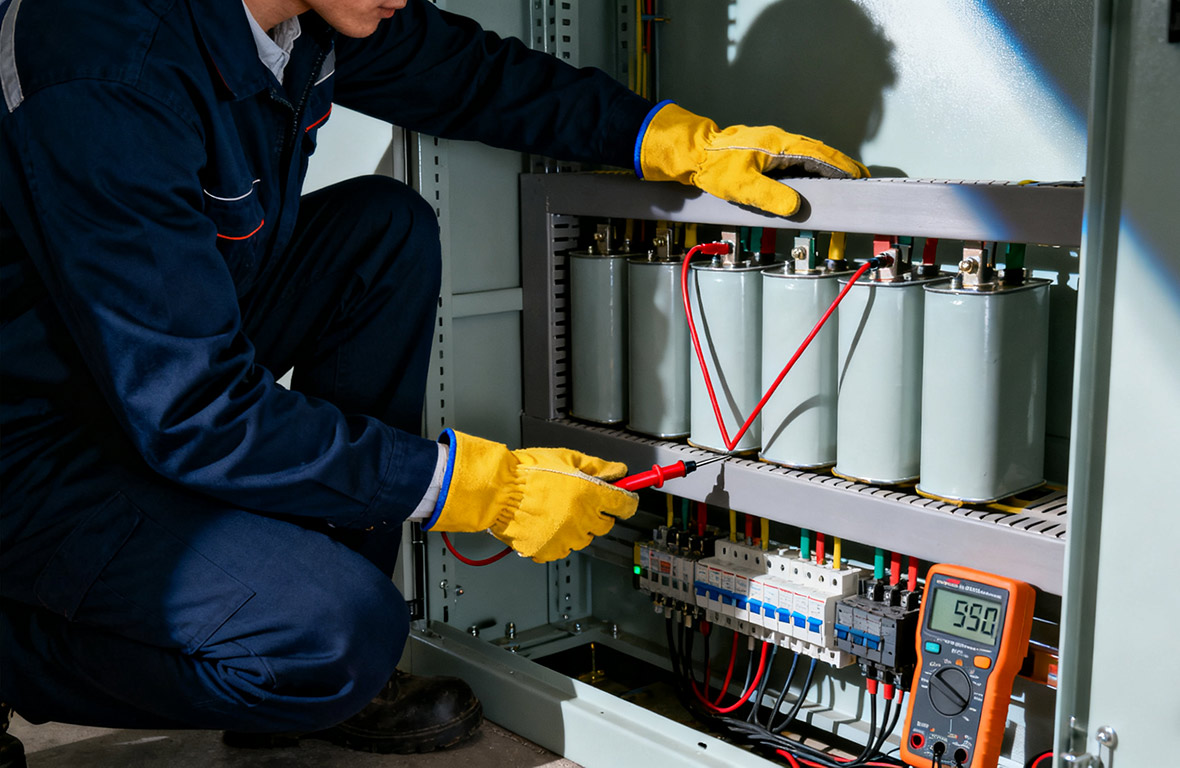

オンサイトのメンテナンスとパワーコンデンサの健康状態の迅速な診断には、専用の ESR メーターが非常に効率的で実用的なツールです。この機器は元々、電力コンデンサの等価直列抵抗 (ESR) をリアルタイムで測定するために設計されました。その動作原理は、高周波交流テスト信号を電力コンデンサに印加することです。このメーターから放出される高周波信号の下では、電源コンデンサの容量性リアクタンスが非常に低くなり、この時点で電源コンデンサのインピーダンスは主に電流 ESR によって決まります。保守担当者は、電源を切断し、ESR 計のプローブを低圧無効電力補償キャビネット内の電力コンデンサの接続端子に直接置くだけで、現在の ESR 値をすぐに読み取ることができます。 ESRの測定値を電源コンデンサのESRの初期規格値や過去のデータと比較することで、電源コンデンサの経年劣化の度合いを直感的に判断できます。専用の ESR メータにより、電力コンデンサの健全性状態の監視がより便利かつ効率的になり、低電圧無効電力補償システムの日常検査や故障診断に常に強力なツールとして使用されてきました。

系統リップル電圧のリアルタイム解析手法

より高いレベルの自動化とインテリジェンスを求めるユーザーにとって、システム リップル電圧解析手法は、電力コンデンサの健全性状態をオンラインでリアルタイムに監視するための代替ソリューションを提供します。周知のとおり、低圧無効電力補償装置の起動直後、電力網の高調波やスイッチング動作により電力コンデンサにリップル電流が発生します。この電流が電源コンデンサの等価直列抵抗を流れると、ESR 値に比例したリップル電圧が発生します。保守担当者は補償回路に高精度のセンサーを取り付けるだけで、システムはこの小さなリップル電圧信号を継続的に捕捉できます。回路電流の監視と組み合わせることで、制御ユニットは ESR の動的な変化をほぼリアルタイムで計算できます。この方法では、監視機能が補償システム自体にシームレスに統合され、インテリジェントな予知保全を実現するための強固なデータ基盤が提供されます。

Geyue Electric のスマート ソリューション

Geyue Electric は、電力システム全体の安定性にとってコンデンサの健全性が非常に重要であることを十分に認識しており、最先端の監視コンセプトを製品設計に統合することに常に取り組んできました。当社は高品質の電力コンデンサを提供するだけでなく、完全で信頼性の高い低電圧無効電力補償ソリューションの提供にも努めています。当社のインテリジェント補償デバイスは、コアコンポーネントの状態を感知する機能を十分に考慮して設計されています。組み込まれた高度なアルゴリズムとセンシング技術を通じて、補償コンデンサの動作状態を継続的に評価し、タイムリーなデータのフィードバックと警告をユーザーに提供できます。 Geyue Electric はテクノロジーを通じてイノベーションを推進します。当社の目標は、効率的で安定した自己洞察に優れた無効電力補償システムを構築し、それによって電力網が長期間最適な状態で動作することを保証し、企業の省エネ、コスト削減、安全な生産を保護することです。パワーコンデンサの内部健全性状態の監視に関してご不明な点がございましたら、お気軽に当社の電子メールアドレスまでご連絡ください。info@gyele.com.cn。 Geyue サービス チームと Geyue エンジニアリング チームはいつでも喜んでお手伝いいたします。
