コンデンサの容量値の温度依存性は、離調フィルター回路の同調点にどのような影響を与えますか?

現代の産業用電力網では、不平衡フィルタ回路が高調波干渉に対する重要な防御メカニズムであり、無効電力補償システムの安定した動作を保証します。その中心原理は、インダクタと直列のコンデンサ回路を電力網の主高調波周波数よりも低い非共振点に意図的に調整することにより、並列共振を回避し、高調波電流の一部を安全に吸収することです。ただし、見落とされがちな重要な要素は、コンデンサの静電容量値が一定の値ではないということです。コンデンサの動作温度の変化によりドリフトします。この微妙なドリフトは、フィルタ回路全体の同調点を静かに変更するのに十分であり、後続の無効電力補償に潜在的な安全上の危険をもたらします。

コンデンサの温度特性とチューニングポイントの本質的な相関関係

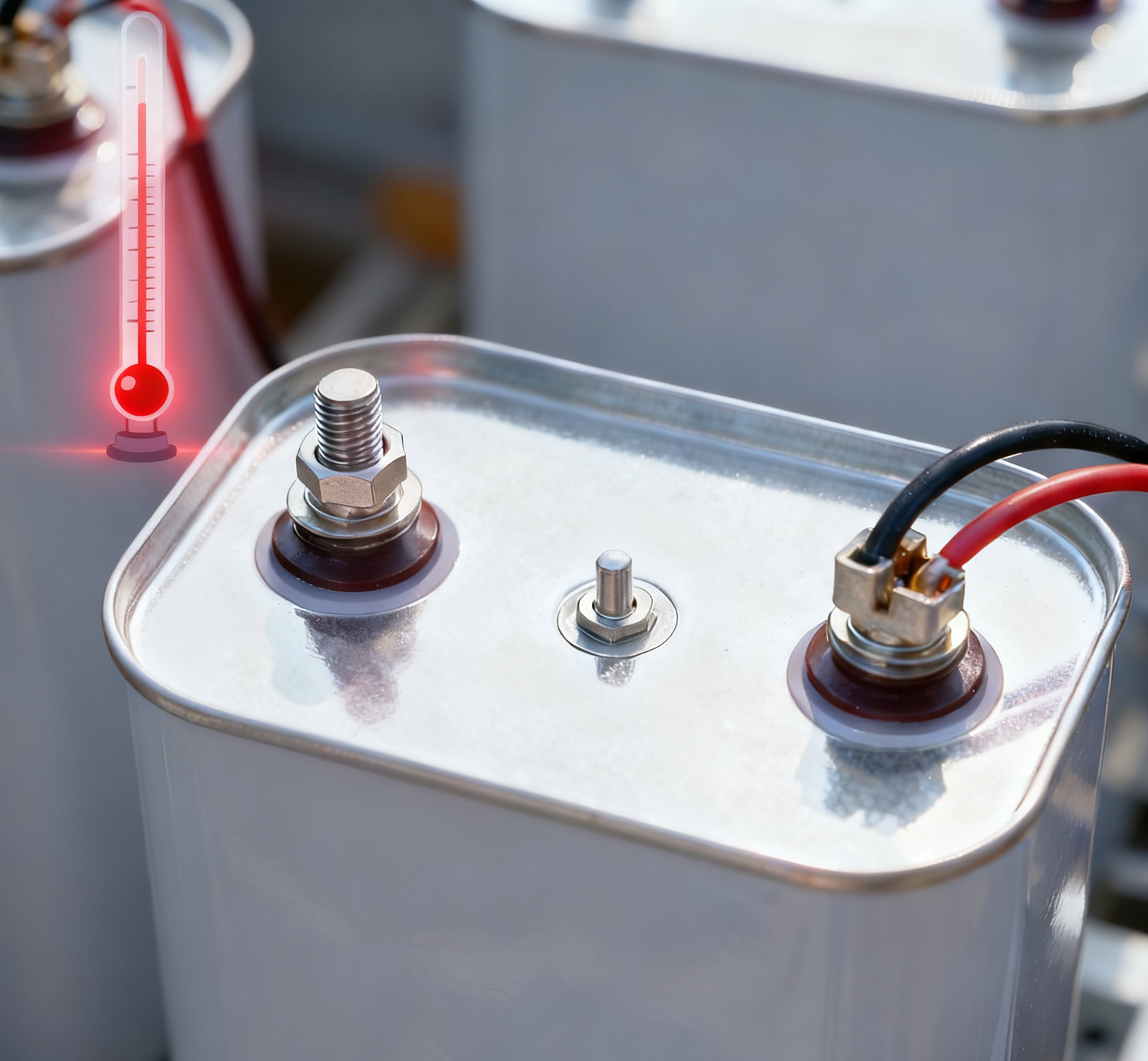

コンデンサの静電容量値に対する動作温度の影響を理解するには、まず共振周波数 fr = 1 / (2π√(LC)) である同調点の計算式を確認する必要があります。ここで、Lはインダクタの固定インダクタンス値、Cはコンデンサの容量値です。この式は、共振周波数が静電容量値の平方根に反比例することを明確に示しています。静電容量値のわずかな変化は、共振周波数の変化に直接つながります。金属化ポリプロピレンフィルムなどのコンデンサの誘電体材料は、環境温度や自身の動作温度の上昇により、その誘電率が目に見えて変化します。通常、環境温度が上昇したり、内部損失によりコンデンサが発熱すると、コンデンサの容量値は負のドリフト（容量値の減少）を示します。式によれば、静電容量値の減少により共振周波数が増加し、同調がずれたフィルタ回路全体の同調点がより高い周波数に「ドリフト」します。

調整点のずれがもたらすシステムリスク

この一見取るに足らない調整点のドリフトは、一連の連鎖反応を引き起こし、実際の運用において潜在的なリスクを引き起こす可能性があります。最も深刻な状況は、コンデンサの当初の設計で 250 Hz の 5 次高調波を避けるために同調点を 189 Hz に設定した場合に、温度上昇によるコンデンサの容量値の減少により、同調点が予期せず 230 Hz 近く、またはそれ以上にドリフトする可能性があることです。同調点のドリフトにより、5 次高調波周波数付近の回路のインピーダンスが大幅に増加します。これにより、同調がずれたフィルタ回路のフィルタリング効果が弱まるだけでなく、さらに危険なことに、この同調がずれたフィルタ回路とグリッドの背景高調波との間の並列共振のリスクが大幅に増加します。共振が発生すると、コンデンサとインダクタを流れる高調波電流が急激に増幅され、重大な過電流と過電圧が発生し、機器の過熱、保護装置の誤動作や損傷、系統電圧波形の歪みの悪化を引き起こします。共振は無視できません。最終的には無効電力補償システム全体が停止し、生産の継続に影響を与える可能性があります。

Geyue Electric の温度ドリフトに対する堅牢なソリューション

Geyue Electric は、電気部品が実際の作業条件で直面する厳しい課題を深く理解しています。したがって、私たちは環境変化に対応する堅牢性を製品設計の基本原則の 1 つと考えています。当社の低電圧無効電力補償ソリューションは、温度ドリフトによってもたらされるリスクをコンポーネントレベルで解決することに特に重点を置いています。高性能低圧BSMJシリーズそしてBSMJ(Y)シリーズ当社が使用するシャント コンデンサは、優れた温度安定性と綿密な製造プロセスを備えた高度な金属化フィルム誘電体を特徴としています。全動作温度範囲内での静電容量値の変化率は極めて低いレベルで制御され、ソースそのものからの同調点ドリフトの振幅を最小限に抑えます。同時に、当社の逆位相フィルタリング補償モジュールは、インダクタが正確に設計され、整合されているため、予想される動作温度上昇の下でシステム全体の同調周波数を安全な範囲内に安定してロックできるようになります。 Geyue Electric の無効電力補償ソリューションを選択することは、一連の機器だけでなく、複雑な作業条件に直面しても安定した信頼性を維持する信頼できる保証も得られることを意味します。当社は、堅牢なデバイス技術と全体的なシステム設計を通じて、電力網向けに真に堅牢で信頼性の高い無効電力補償と高調波防御バリアを構築し、お客様の生産に継続的で純粋な電力供給を保証することに取り組んでいます。プロジェクトに堅牢な無効電力補償ソリューションが必要な場合は、お気軽にこちらまでお越しください。info@gyele.com.cn.
