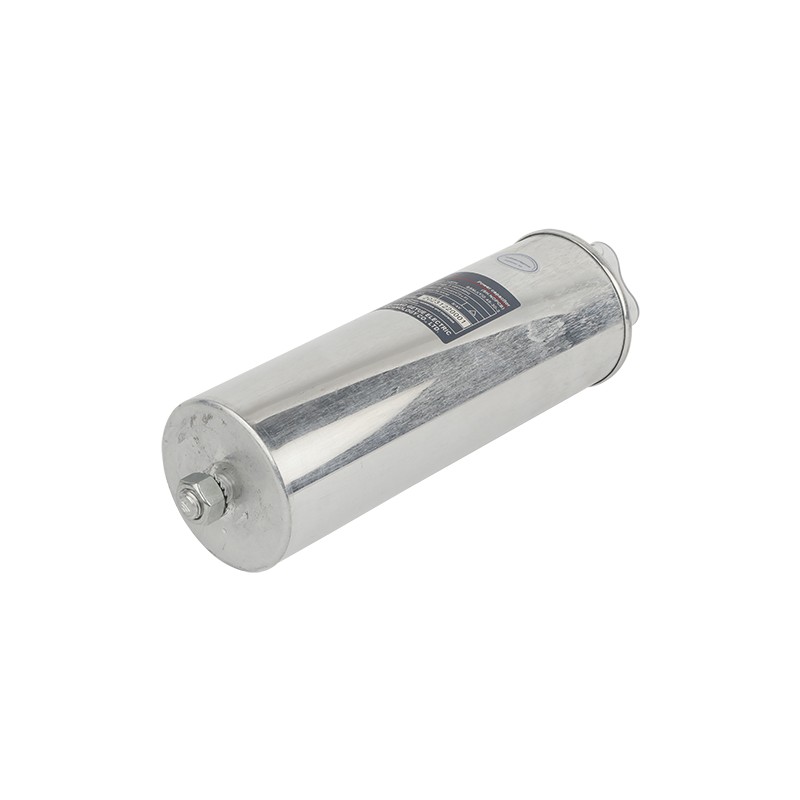

円筒形低圧コンデンサ

自己修復型並列コンデンサのエンジニアリング技術の分野では、シェル構造の設計は単なる外観の選択ではありません。これは製品の安全性と信頼性に関連する重要な考慮事項です。自己修復作用や異常な動作状態によりコンデンサ内部に瞬間的な高電圧が発生した場合、シェルが内圧ショックに対する防御の第一線となります。 Ge Yue Electric は、詳細な機械分析と多数の実験を通じて、角形低電圧コンデンサの正方形のシェルと比較して、円筒形低電圧コンデンサの円筒形シェルが耐圧において構造的に有利であることを発見しました。

円筒形低圧コンデンサの円筒形シェルが内圧を受けたとき、その応力分布は非常に均一な特性を示します。薄肉容器の力学原理によれば、円筒構造は内圧の作用により主に周方向応力と軸方向応力を発生します。これら 2 種類の応力はシェルに沿って連続的かつ均一に伝達され、四角形のシェルの角で発生する応力集中現象を効果的に回避できます。正方形のシェルの直角接続点は、自然な応力集中点を形成します。長期にわたって繰り返し圧力が作用すると、これらの領域に疲労亀裂が発生しやすくなります。ただし、円筒構造の流線型設計により、シェルの表面全体に内圧を均一に分散させることができるため、コンデンサの圧縮強度と疲労寿命が大幅に向上します。当社のテストデータによると、同じ壁厚条件下では、円筒形シェルの平均破裂圧力は角形シェルの平均破裂圧力よりも約 25% 高いことが示されています。

自己修復コンデンサは動作中、内部圧力が頻繁に変動します。それぞれの自己修復作用により少量のガスが発生し、コンテナ内の圧力に一時的な変化を引き起こします。円筒形低電圧コンデンサの円筒形構造は、連続的かつ完全な幾何学的形状を備えており、この繰り返しの圧力衝撃に対処する際に、角形コンデンサの正方形構造と比較して、より安定した機械的性能を発揮します。実験によると、100万回の自己修復圧力サイクル試験を模擬した後でも、円筒形シェルの変形度は長方形シェルの変形度のわずか3分の1であることがわかりました。この周期的な衝撃に耐える能力により、円筒形コンデンサは頻繁なスイッチングが必要な動的補償シナリオでの用途に特に適しており、無効電力補償の長期安定動作に対する確実な機械的保証を提供します。

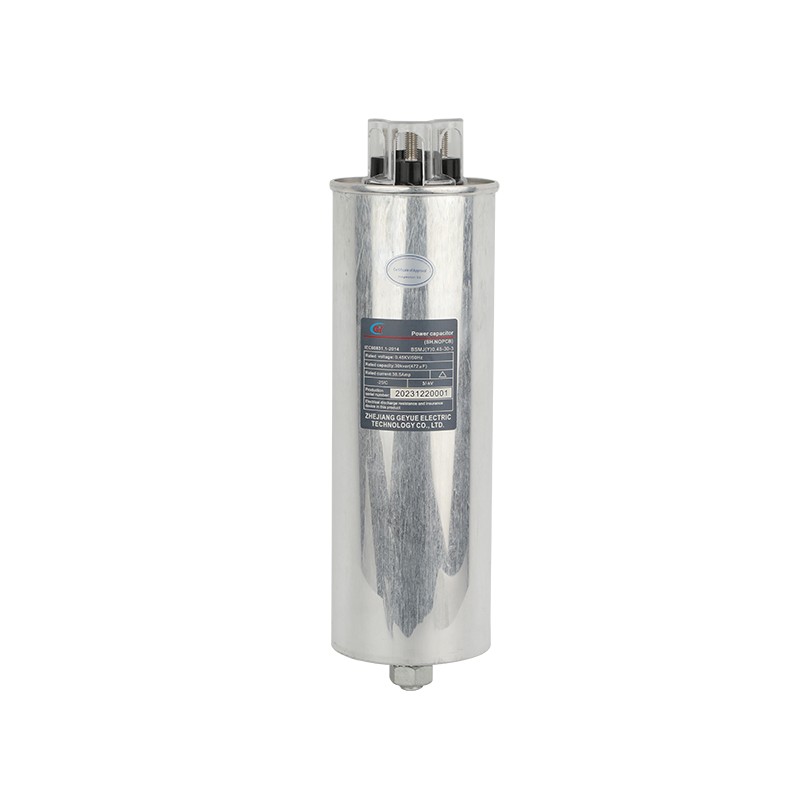

Geyue Electric は、BSMJ(Y) シリーズ円筒形低電圧コンデンサ用の専用のディープスタンピング成形プロセスを開発しました。高強度アルミニウム合金材料と特殊な焼きなまし処理技術を使用することにより、円筒形のシェルが比較的薄い肉厚を維持しながら、極めて高い内圧に耐えることができます。当社の円筒形コンデンサは厳格な圧力サイクル試験を受けており、業界標準をはるかに上回る 100 万回以上の標準圧力衝撃に耐えることができます。同時に、円筒構造は内部部品のレイアウトを最適化するための条件を作り出し、誘電体をより理想的な方法で巻くことを可能にし、コンデンサの電気的性能をさらに向上させます。
