低電圧補償キャビネットの原子炉：必要な機器または追加コスト？

あなたの工場の補償キャビネットはしばしば燃え尽きますかコンデンサ？または、測定では、電源グリッドの高調波が大きすぎることを発見し、コンデンサがオンとオフになったときにスイッチがスパークされることがわかります。コンデンサの損傷の理由は、シリーズリアクターの不足である可能性があります。 400V電源グリッドでは、コンデンサが電源グリッドに直接接続されている場合、2つの欠点があるためです。 1つは、衝撃電流がパワーオンの瞬間にピークに達することです。これは、スイッチコネクタを簡単に燃やすことができます。 2つ目は、高調波電流が大きすぎるため、コンデンサが真剣に熱くなるか、燃やしさえすることです。適切なパラメーターを備えた原子炉を装備すると、これら2つの問題を効果的に解決できます。この記事では、原子炉が、原子炉の作業原理、補償キャビネットで果たす役割、および実際の操作効果を説明することにより、必要な機器であるかどうかを説明します。

低電圧の動作原理シリーズリアクター

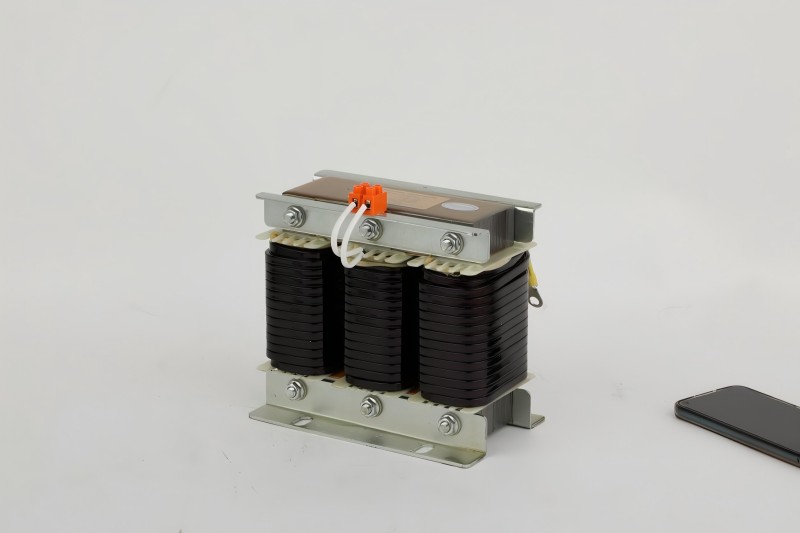

反応器は、鉄のコアとコイルで構成されており、補償キャビネットのコンデンサの前で直列に接続されています。電流がコイルを通過すると、鉄のコアは磁場を生成し、電流の変化に抵抗できます。現時点では、コンデンサが通電され、電流が突然増加し、磁場が逆力を生成し、それにより衝撃電流が安全な範囲に制限されます。電源グリッドで高周波の迷機電流が生成されると、コイルはより強い抵抗を生成し、電流を熱に変換して消費します。これらの操作を通じて、コンデンサは過剰な電流と過熱による損傷の影響から保護されます。

補償キャビネットにおける反応器の役割

上記の作業原則で述べたように、原子炉は、パワーコンデンサ通常の値の10倍以内にエネルギーを与えられた場合、スイッチの接点が融解や溶接から保護されます。この機能は、機器がオンになったときに燃焼を防ぐためです。別の機能は、高周波ノイズを傍受することです。反応器のこれら2つの機能は、コンデンサの寿命を延ばすことができます。反応器のない補償キャビネット内のコンデンサは、2年で廃棄される可能性があります。原子炉を装備した後、補償キャビネットは8年以上使用でき、これによりメンテナンスコストが大幅に削減されます。これらの2つの関数を他のコンポーネントに置き換えることはできません。原子炉のない補償キャビネットは、それがオンになったときに必然的に燃焼します。または、コンデンサがバッチで損傷します。これは、反応器の必要性を反映しています。

適切なシリーズリアクターを選択する方法

適切な原子炉を選択するには、2つの主な側面があります。1つは適切なリアクタンス速度を選択することであり、もう1つは適切な電流容量を選択することです。

リアクタンス速度とは、高周波電流に対する反応器の抵抗強度を指します。工作機械、射出成形機やその他の機器、または太陽光発電などの工場の機械である場合は、を選択します。原子炉これらの機器によって生成された250Hzの高周波高調波をブロックできるため、リアクタンス速度は7％です。ショッピングモールの大きなLEDスクリーン、集中型コンピューター電源、または充電用パイルデバイスの場合は、これらの機器によって生成された150Hzの高調波をブロックできるため、14％のリアクタンスレートの原子炉を選択します。

さらに、適切な電流容量を選択する必要があります。原子炉の通過を許可されている電流は、コンデンサの定格電流の1.35倍を超える必要があります。実際の動作では、電源グリッド内のハーモニクスは総電流を増加させ、反応器コイルの過負荷と燃焼を避けるために十分なマージンを確保する必要があります。

要するに、工場マシンで7％、LEDスクリーンで14％を選択します。反応器電流は、コンデンサ電流に1.35を掛けたものに等しくなります。アセンブリ後、反応器のケーシングに触れます。 3秒以上暑くない場合、資格があります。

実際の操作効果

ポンプ工場の補償キャビネットに反応器が装備されていなかった場合、コンデンサの動作温度は摂氏85度で、摂氏70度の国家標準を超えていました。コンデンサのほぼ40％が毎年燃え尽きます。インストール後7％リアクター、コンデンサの温度は摂氏約55度に低下し、パワーグリッドの高調波の割合は19％から6％に低下しました。コンデンサのサービス寿命は、平均2年から8年以上に延長されました。この変更により、機器はより安定して実行され、メンテナンスコストが節約されました。
