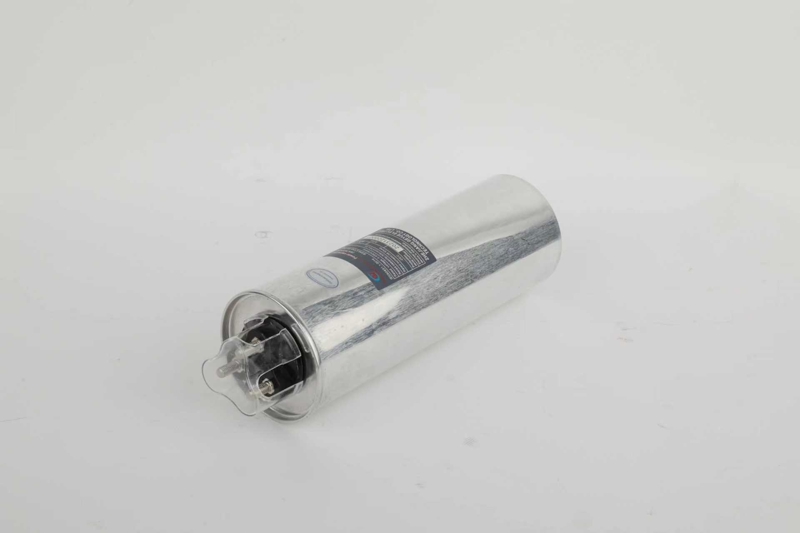

シリンダー自己修復シャントコンデンサはスマートグリッド時代の理想的な選択肢となり得るでしょうか?

技術的特徴と動作原理

これ技術的特徴と動作原理特殊な金属化ポリプロピレンフィルム素材をコアコンポーネントとして使用し、フィルム表面に均一な亜鉛-アルミニウム複合層を堆積させています。従来のボックス型コンデンサと比較して、円筒構造はより合理的な放熱経路を持ち、内部の熱を素早く外部ケーシングに伝導して放散します。完全に対称な構造により、電界分布がより均一になり、過度に高い局所電界強度が回避され、製品の寿命が大幅に延長されます。

選択上の考慮事項と設置仕様

このタイプを選択すると、技術的特徴と動作原理、複数の技術パラメータと実際の動作条件を総合的に考慮する必要があります。まず、定格電圧の一致に特別な注意を払う必要があります。一般的には、十分な安全マージンを考慮して、440V や 480V 製品など、システムの最高動作電圧より 10% ～ 20% 高い電圧のモデルを選択することをお勧めします。複数のコンデンサバンクを並列に使用する場合、循環電流を防ぐために各バンクの容量マッチングとインピーダンス特性に特別な注意を払う必要があります。正しい設置方法は垂直設置です。これにより、空気の対流による放熱が促進され、日常の観察やメンテナンスが容易になります。

特定の選択では、定格電圧はシステム電圧の 1.1 倍である必要があります。たとえば、400V システムでは 440V 製品を使用する必要があります。容量の計算では負荷特性を考慮する必要があり、通常は変圧器容量の 20 ～ 40% で構成されます。リアクトルの選択: 重大な 5 次高調波に対しては 14% のリアクタンス率を選択し、一般的な高調波に対しては 7% のリアクタンス率を選択します。環境要件: 設置の高さは海抜 2000 メートルを超えてはなりません。周囲温度は-25℃～+55℃である必要があります。相対湿度 ≤85%。並列使用する場合、バンク間の容量差は 5% 以内、インピーダンス差は 3% 以内に制御してください。設置方向は垂直、傾斜は5度以内としてください。

コンデンサの操作とメンテナンス方法

頻繁に切り替えを行う機器の場合は、毎週端子の緩みを確認し、四半期ごとに接続ボルトを締めてください。コンデンサに膨れや油漏れが発見された場合は、直ちに使用を中止し、専門業者に点検・処置を依頼してください。一般的な故障には主に静電容量の変化と損失の増加が含まれており、これらは専用の試験機器を使用して診断できます。半年ごとに予防検査を受けることをお勧めします。 3 年以上経過した機器は検査頻度を増やす必要があります。絶縁抵抗試験や静電容量測定を含む包括的な検査を四半期ごとに行うことをお勧めします。メンテナンスを行う前に、必ず電源を切り、回路を完全に放電してください。動作の安全性を確保するために、抵抗付きの放電ロッドを使用して複数回放電してください。開閉操作回数、操作時間、異常事態などを詳細に記録した完全な操作記録を作成します。これにより、予防保守の基礎が提供され、事後的な修復から予防的な修復への移行が可能になります。

具体的な保守基準

週に 1 回の定期検査。温度測定点は筐体の上 1/3 を選択します。緑色の圧力インジケーターは通常の動作を示し、黄色は注意を示し、赤色は直ちに交換する必要があります。配線点検：頻繁に開閉する機器は毎月、一般機器は四半期ごと。予防試験には、絶縁抵抗試験（≧1000MΩ）、静電容量測定（偏差≦±5%）、損失角試験（≦0.002）が含まれます。古い機器については、赤外線熱画像や超音波部分放電検出などの検査項目を追加します。放電要件: 残留電圧 ≤ 50V で少なくとも 5 分間放電します。動作記録には、スイッチング動作回数、動作温度、異常警報などを記録する必要があります。これらの対策により、故障率を 0.5% 未満に制御できます。

技術開発動向とイノベーションの方向性

現在、技術的特徴と動作原理インテリジェンスと環境への配慮を目指して発展しています。新世代の製品には通常、状態監視モジュールが装備されており、高精度センサーを使用して動作温度、電流、電圧、その他のパラメータをリアルタイムで収集し、無線通信技術を介して遠隔データ送信を実現します。新素材は高温耐性ポリプロピレンフィルムを採用しており、長期使用温度105℃、短期使用温度125℃まで耐えられます。ソリッドステート スイッチの応答時間は 1ms 未満で、寿命は最大 1,000 万サイクルです。エネルギー効率基準では、現在の基準の 4 倍である損失角 ≤0.0005 が必要です。エッジ コンピューティング機能を統合した新世代の製品が 2025 年に登場すると予想されており、真のインテリジェントな早期警告が実現されます。

特定の市場データ

世界市場規模は2023年に50億ドルに達し、年間成長率は5.2％となっている。スマートグリッド変革プロジェクトの年間需要成長率は 15% を超えています。 2025年までに国内企業の市場シェアは35％から50％に増加すると予測されている。
