三相インテリジェント化合物スイッチの使用は何ですか？

工場、ショッピングモール、病院、その他の場所の配電室では、コンデンサを制御するスイッチは常に作業状態にあります。通常のスイッチは、このような頻繁な切り替えアクションの後、過度の電流によって簡単に損傷するため、メンテナンスコストが増加します。3相補償3相化合物スイッチ影響なし、低消費電力、長寿命などの大きな利点があり、コンデンサを制御するために特別に開発されています。この記事では、その作業原則、コアの利点、メンテナンスポイントについて詳しく説明します。

基本的な役割

3相インテリジェント化合物スイッチの主な機能は、3相コンデンサと電力グリッド間の接続と切断を制御することです。いつコンデンサ反応性電力を補うために、化合物スイッチはコンデンサを制御してネットワークにすばやく接続し、補償が必要ない場合に切断します。プロセス全体が自動的に完了します。

コアの問題を解決します

通常のスイッチがコンデンサを制御すると、パワーオンの瞬間に数十倍の動作電流の衝撃を受けます。この電流ショックは、インラッシュ電流と呼ばれます。イングラッシュ電流は、複合スイッチを燃やすだけでなく、コンデンサの内部断熱材の老化を加速し、電力網の電圧の突然の低下を引き起こします。したがって、通常のスイッチを使用すると、機器の寿命が短くなり、電源グリッドの安定性が影響します。

それがどのように機能するか？

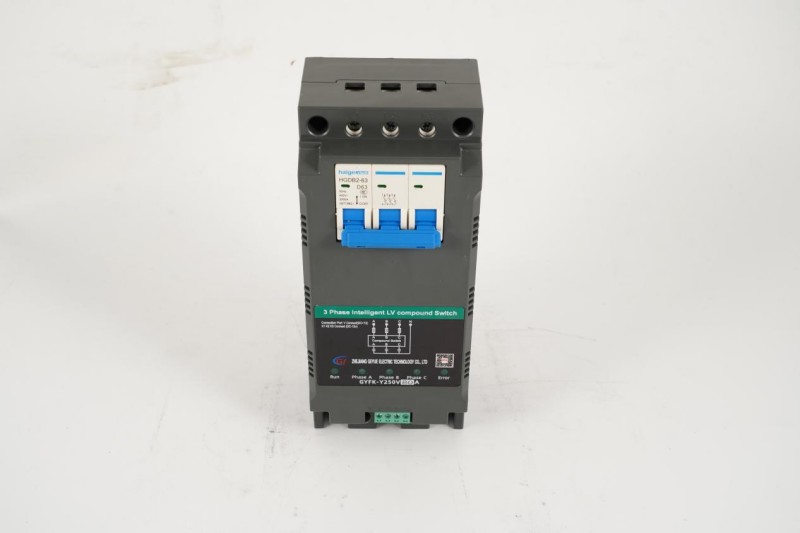

3相インテリジェント化合物スイッチは、サイリスタグループと磁気ラッチリレーで構成されており、2つは作業を完了するために協力する必要があります。まず、いつ自動力因子コントローラーグリッドがリアクティブ電力を補うために必要であることを検出します。サイリスタは、回路をすばやく接続して、電流がゼロの瞬間に電流メーターをグリッドに接続します。サイリスタがオンになってから0.5秒以内に、磁気ラッチリレーの接触がすぐに閉じて連続電流の100％を負担し、この時点でサイリスタは自動的に閉じます。次に、コンデンサを切断する必要がある場合、サイリスタは再開され、磁気ラッチリレーからの電流をサイリスタに伝達します。サイリスタがすべての電流を負担すると、電流がゼロのときに磁気ラッチリレーが接点を切断します。サイリスタは、電流がゼロの次の瞬間に自動的に閉じられ、プロセス全体でアークが生成されません。

なぜ複合スイッチサイリスタグループと磁気ラッチリレーで使用されますか？磁気ラッチリレーのみがある場合、コンデンサは閉じた瞬間に定格電流の50倍の影響を生成し、いくつかの操作の後に接点が溶接および廃棄されるためです。サイリスタのみがある場合、100Aの電流が通電されると、ヒートシンクが必要になります。そうしないと、10分以内に燃え尽きます。エネルギー消費量は、磁気ラッチリレーの15倍であり、コストが高すぎます。したがって、サイリスタグループは電力の安全性の問題をオンとオフに解決し、磁気ラッチリレーは長期電源のエネルギー消費問題を解決します。どちらも不可欠です。

コアの利点

The 3相補償3相化合物スイッチコンデンサを切り替え、コンデンサと電源装置を保護し、そのサービス寿命を延長するときの電流の影響を完全に排除できます。

磁気ラッチリレーは、火花によって燃やされないように、電流の条件なしで常に切断されます。

サイリスタグループは、電力オン中にエネルギー消費量が非常に低く、従来のコンタクタと比較して90％のエネルギーを節約しています。

システムは、3つのフェーズを自動的に調整し、フェーズ間の不均衡を自動的に補正し、1つのフェーズでのコンデンサの過負荷を防ぎます。

複合スイッチのステータスはリアルタイムで監視されます。異常が発生した場合、操作はすぐにロックされ、アラームが時間内に発行されます。

メンテナンスポイント

The 三相インテリジェント化合物スイッチ長期的な安定した操作を確保するために、定期的な検査とメンテナンスが必要です。ラジエーターの表面のほこりは、粉塵の蓄積が熱放散を妨げるのを防ぐために、少なくとも6か月に1回は掃除する必要があります。同時に、すべての配線端子にゆるみがあることを確認する必要があります。毎日の操作では、インジケータライトステータスを使用して、化合物スイッチが正常に動作しているかどうかを判断できます。緑色のライトは、通常のパワーオン操作を示し、赤信号は時間内に修復する必要がある内部障害を示します。異常が見つかった場合は、すぐに電源を切断し、プロのスタッフに連絡して処理してください。
