コンデンサのスイッチングに AC コンタクタや SSR をまだ使用していますか? エンジニアが複合スイッチに切り替える理由はここにあります

2026-05-25 0 メッセージを残してください

見たことがあるなら、コンデンサスイッチングデバイス爆発する、つまり文字通り爆発するという意味です。私が何を言っているのかよくわかります。大音量のポップ音。プラスチックが焼けた匂い。それが今月 3 人目の連絡者であると知ったときの上司の怒りの表情。

これが問題です。コンデンサの切り替えは電球の切り替えとは異なります。コンデンサは従来のスイッチではうまく機能しません。放電したコンデンサの両端のコンタクタを閉じると、突入電流が通常の 100 倍に達する可能性があります。それはクリックではありません。それはパネル内で小さな爆発が起こっていることです。ソリッドステートリレーを使用している場合は、確かに高速に切り替わります。ただし、非常に熱くなります。数分ごとにサイクリングすると、その熱が永遠に続くわけではありません。

では、解決策は何でしょうか? 世界中で低電圧無効電力補償システムを密かに引き継いでいるものを紹介しましょう。複合スイッチといいます。そして、その仕組みを理解すると、なぜもっと早く切り替えなかったのかと疑問に思うかもしれません。

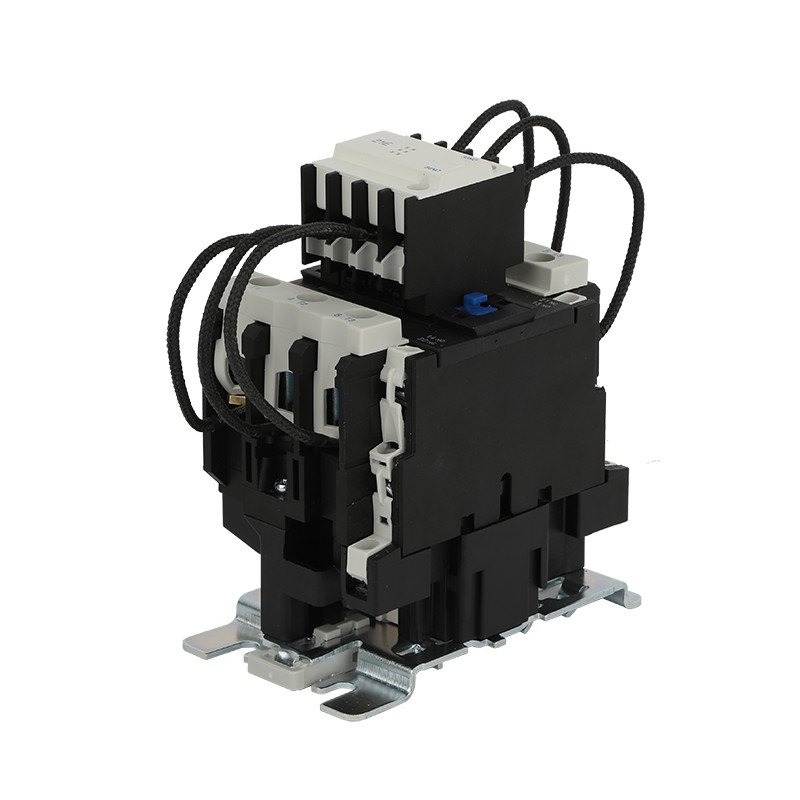

capacitor switching device

複合スイッチとは何ですか?

私が話をするほとんどのエンジニアは、初めて複合スイッチについて言及すると、真っ白な顔をします。それから私が彼らにそれを見せると、彼らは言います、「待って、それはコンタクタとサイリスタに赤ちゃんが生まれたようなものですか？」

それは実際にはそれほど遠くないことです。

複合スイッチ (複合スイッチまたはインテリジェント複合スイッチとも呼ばれます) は、高電圧、大電流のサイリスタ (シリコン制御整流器) を磁気ラッチリレー 15 と並列に配置します。マイクロコントローラーが中央に位置し、AC波形を監視し、各デバイスをいつ起動するかを正確に決定します。

ここがその美しさです。スイッチがオンにするコマンドを受け取ると、電圧がゼロを横切るまさにその瞬間にサイリスタが最初に点火します。サージはありません。衝撃はありません。クリーンで静かな接続です。次に、数ミリ秒後、リレーが閉じて電流の流れを引き継ぎます。サイリスタが導通を停止します。つまり、キャビネット内で熱が発生したり、かさばるヒートシンクや冷却ファンが羽音を立てたりする必要がなくなります-32。

切断するときは、その逆のことが起こります。最初にリレーが開き、次にサイリスタが電流のゼロクロスでのカットオフを処理します。繰り返しになりますが、滑らかでアークがありません。

これが電力システムにとって重要な理由は何ですか?

数字に表してみましょう。

コンデンサバンクを切り替える一般的な AC コンタクタは、システム全体にストレスを与える突入電流を生成する可能性があります。これらのサージはコンタクタを磨耗させるだけでなく、コンデンサを劣化させ、電力品質を損ない、最終的には他のコンポーネントに障害を与えます。一部の現場レポートでは、従来のコンタクタを使用している施設では、スイッチングデバイスのサイクル頻度に応じて 6 ～ 12 か月ごとにスイッチングデバイスを交換していることが示されています。

複合スイッチはそれを完全に解決します。サイリスタがスイッチングの瞬間を処理し、リレーが定常電流を処理するため、突入電流も高調波もゼロになります。アークなし、火花なし、接触溶接なし-15.その結果、スイッチングデバイスは数千回ではなく数百万回の操作に耐えられるようになりました。

次に、熱の問題があります。ソリッドステートリレー (SSR) は一部のアプリケーションには優れていますが、コンデンサのスイッチングでは、導通損失という致命的な欠陥があります。 SSR は基本的に、オンのときは常に半導体状態にあり、常に熱を発生します。いくつかのモジュールをぎっしり詰まったパネルに積み重ねてみると、すぐに冷却の問題が発生します。あるエンジニアリングマネージャーは、彼のチームが SSR ベースの補償器のエアフローダクトに適合させるためだけに、制御キャビネット全体を再設計する必要があったと語った。

複合スイッチにはそのような問題はありません。リレーが引き継ぐと、サイリスタは完全に遮断されます。定常動作時の消費電力?ほぼゼロ。スイッチ 7 あたり 1.5 VA 以下について話しています。それはタイプミスではありません。

現実世界のどこでこれらを見つけることができますか?

複合スイッチが最も一般的に見られる場所は、工場、ショッピングモール、オフィスビル、データセンターで見られるような低電圧無効電力補償システムです。モーター、変圧器、誘導負荷を備えた施設には、力率を補正するためのコンデンサーが必要であり、それらのコンデンサーには、数千サイクル後に故障しないスイッチングデバイスが必要です。

現実世界の例を考えてみましょう。大きなショッピングモールの中央空調システムは、コンデンサバンクを 1 日に数十回循環させていました。彼らのACコンタクタ8か月ごとに失敗していました。インテリジェントな複合スイッチに切り替えた後、システムは補償効率の向上だけでエネルギー消費を 18% 削減し、交換コストを完全に排除しました。スイッチは 3 年間稼働しています。失敗はありません。メンテナンスコールはありません。保守監督者は今でも私が魔法使いであるかのようにそのことについて話します。

複合スイッチは、三相補償と単相補償の両方も処理します。デルタ接続されたコンデンサバンクを備えた三相システムの場合は、共通補償タイプのスイッチを使用できます。分割相 Y 接続セットアップの場合は、各相を独立して切り替える専用モデルがあります-7。ほとんどのメーカーは、10 kvar から 50 kvar- までの範囲の制御容量を備えた、220 V ～ 690 V の定格のモデルを提供しています。

必要だと知らなかったインテリジェントな機能

ここが複合スイッチの非常に興味深いところです。マイクロコントローラーが搭載されているため、単なる愚かなスイッチではありません。彼らは賢いのです。

より優れたものには、標準のコンタクタや SSR には見られない保護機能が組み込まれています。電圧欠相保護 - システムが欠相すると、スイッチは閉じることを拒否します。不足電圧保護 - 電源が約 80% を下回った場合、スイッチは開いたままになります。自己診断障害保護 - コンポーネントが内部で故障した場合、スイッチは動作しません。温度センサーと通信ポート (RS232 または RS485) を備えた製品もあるので、パネル 15 ～ 16 に行かなくても、リモートで監視して障害アラートを受け取ることができます。

それが日常のメンテナンスにとって何を意味するか考えてみましょう。毎月誰かを派遣してライブパネルの内部を調査する代わりに、コンピュータの前に座って、どのスイッチが機能しており、どのスイッチに注意が必要かを正確に確認できます。複数の建物を管理している施設管理者にとって、これは状況を大きく変えるものです。

デメリットについては正直に話しましょう

完璧な製品はなく、複合スイッチには限界があります。

主なものは複雑さです。複合スイッチには、サイリスタ、リレー、制御回路、ゼロクロス検出器など、単純なコンタクタよりも多くのコンポーネントが含まれています。部品が増えると、故障する可能性のあるものも増えます。実際には、ほとんどの故障はメーカーが手抜きをして規格外のサイリスタを使用したときに発生します。適切に設計された複合スイッチでは、定格が 2500V 以上で、システムが発生する可能性のあるピーク電流に合わせてサイズ設定されたサイリスタが使用されます。廉価版にはありません。そして、それらの安価なバージョンは失敗します-30。

もう一つのデメリットは初期費用です。複合スイッチは、AC コンタクタよりも初期費用がかかります。発注書の明細項目だけを見ている場合は、コンタクタの方が安く見えます。しかし、交換コスト、ダウンタイム、故障したユニットを毎年交換する労力を考慮すると、計算は急速に変わります。

私がこれまで一緒に仕事をしてきたほとんどのエンジニアの場合、コンパウンドに切り替えた場合の投資回収期間は 6 ～ 18 か月です。その後は純粋な貯蓄になります。

適切な複合スイッチを選択するにはどうすればよいですか?

切り替えの準備ができている場合は (冗談ですが)、次の点に注目してください。

まずは定格電圧と制御容量を確認してください。ほとんどのシステムは 220V (単相) または 380V (三相) で動作します。スイッチはシステム電圧と一致し、コンデンサバンクの kvar 定格を処理する必要があります。一般的な定格は、三相システムの場合は最大 50 kvar、単相セットアップの場合は 15 kvar です。

次に、機械的寿命の評価を調べます。優れた複合スイッチは、少なくとも 100 万回の機械的操作に耐えられると評価される必要があります-7。これは、一般的なコンタクタよりも桁違いに優れています。

第三に、インテリジェントな機能を無視しないでください。とにかく複合スイッチにお金を払うのであれば、欠相保護、不足電圧ロックアウト、通信機能を備えたスイッチを購入してください。これらの追加機能を追加するのにほとんど費用はかかりませんが、将来のトラブルシューティングにかかる時間を何千時間も節約できます。

4 番目に、周囲温度定格を確認します。より優れたスイッチの定格温度は -25°C ～ +70°C です。屋外または空調設備のない電気室に設置する場合は、その範囲が重要です。

そして、これがほとんどのカタログには記載されていないヒントです。複合スイッチは、コンデンサまたはダミー負荷が接続されていないと動作しません。これはバグではなく、安全機能です。マルチメーターだけを使ってベンチテストをしようとして、なぜ何も起こらないのか不思議に思わないでください。
