単相円筒コンデンサ

単相低電圧配電システムにおける単相円筒コンデンサのスイッチング動作は、リズムを正確に制御する必要があるダンサーの動作に似ています。スイッチングの瞬間にコンデンサによって発生する突入電流は、システムの安定した動作に影響を与える潜在的な外乱となる可能性があります。単相円筒コンデンサの突入電流の独特の特性を完全に理解し、効果的な抑制戦略を習得することは、効率的で信頼性の高い補償システムを構築するための重要な技術的基盤です。

三相システムのサージ電流の挙動と比較して、単相円筒形コンデンサがオンまたはオフになったときに発生するサージ電流は、より顕著なランダム性と予測不可能性を示します。コンデンサがピーク電圧で電力網に接続されると、コンデンサ内に蓄えられるエネルギーはほぼゼロになります。このとき、グリッド電圧がラインインピーダンスを通じてコン​​デンサに急激な充電効果を及ぼし、瞬間電流が定格電流の数倍に達する可能性があります。この高周波、大振幅の過渡電流は、システム電圧の急激な低下を引き起こすだけでなく、コンデンサ内に巨大な電気力学的力も発生します。この電気力学的力が長期間蓄積すると、金属化フィルム電極の疲労や損傷につながります。特に、一部のコンデンサがすでに動作しているシステムでは、後から接続されるコンデンサも、すでに充電されているコンデンサからの逆放電の影響を受けることになります。この多電源重畳サージ電流現象は、三相システムの場合よりも複雑です。

単相円筒コンデンサの突入電流を抑えるには、タイミング制御とインピーダンス管理の2つの側面から取り組む必要があります。突入電流を排除する最も効果的な方法は、電圧ゼロクロス検出に基づく同期スイッチング技術を採用することです。これにより、充電時の電圧ステップが根本的に回避され、単相コンデンサが電圧のゼロクロス点で電力網にスムーズに接続できるようになります。同期スイッチングの条件がないシステムの場合、最も経済的で実用的な選択は、特定のリアクトルを各コンデンサに直列に接続することです。リアクトルを介して回路インピーダンスを増加させることにより、電流上昇率が効果的に制限され、突入電流比が定格電流の5倍以内に制御されます。複数のコンデンサが並列接続されている場合、後続のコンデンサが動作する前に前のグループのコンデンサが充電プロセスを完了し、コンデンサ間の相互影響を回避できるように、最小スイッチング時間間隔を設定する必要があります。

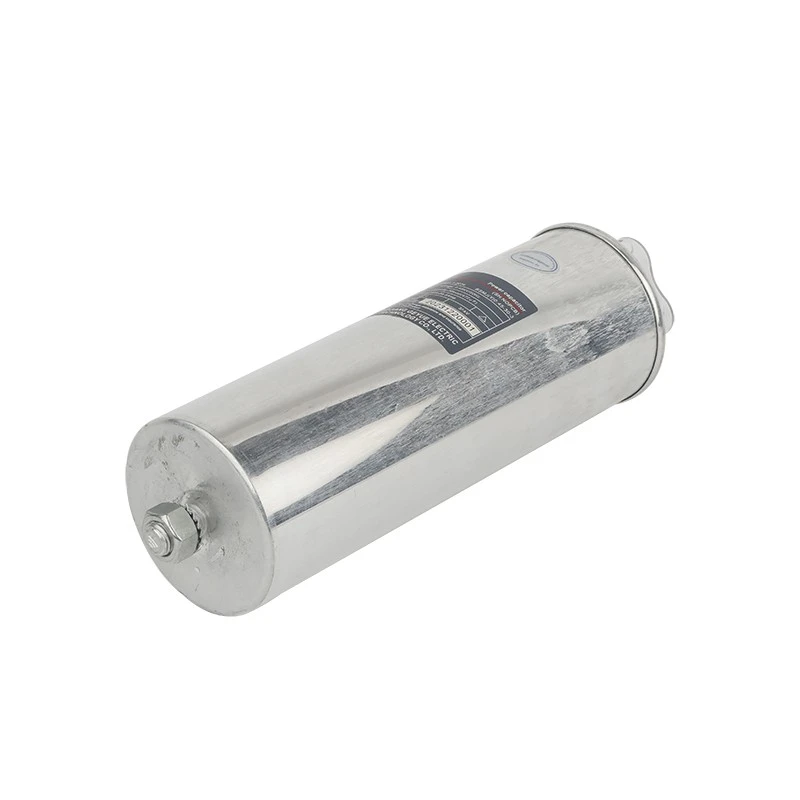

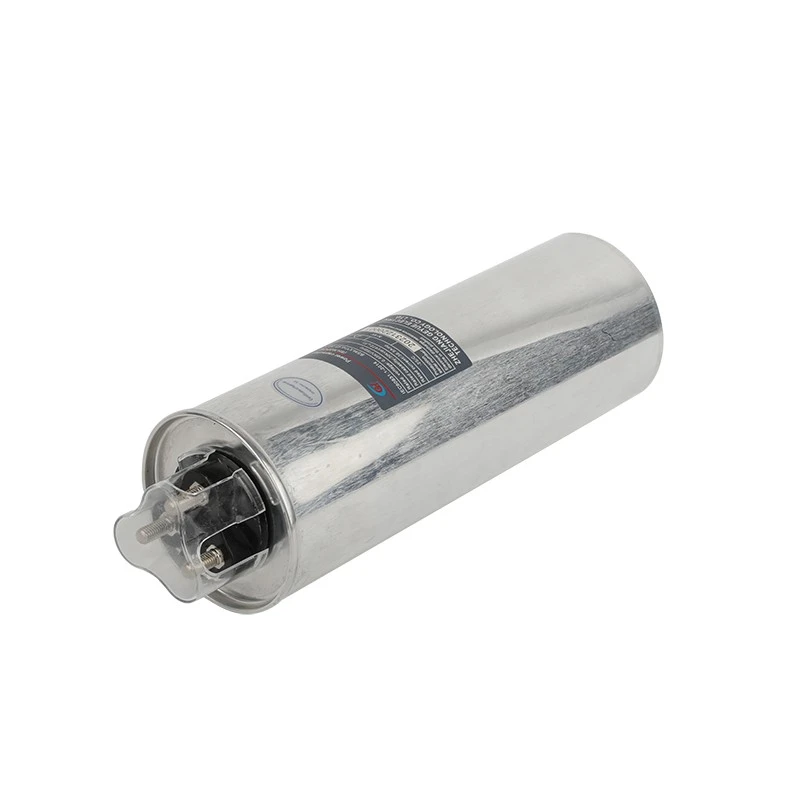

Geyue Electric は、BSMJ(Y) シリーズ単相円筒コンデンサの突入電流特性を包括的に最適化しました。当社は、このシリーズのコンデンサの内部接続構造と電極設計を改良することにより、突入電流の影響に対する機械的強度を大幅に向上させました。当社が提供する専用の限流リアクトルは、パラメータが正確にマッチングされており、通常の補償性能に影響を与えることなく、突入電流を安全な範囲内に制限できます。特別な要件を持つお客様向けに、ソリッドステート リレーを内蔵したインテリジェント コンデンサ モジュールも提供し、真の突入電流のないスイッチングを可能にします。
