低圧無効電力補償の分野における静的補償と動的補償の境界は正確には何ですか?

はじめに: 基本概念から始めましょう

低電圧配電システムでは、無効電力補償技術が電力品質の向上と送電損失の削減に重要な役割を果たします。中国の低電圧無効電力補償装置のメーカーとして、Geyue Electric は、実際のアプリケーションでユーザーが直面する混乱と選択のジレンマをよく認識しています。つまり、静的補償と動的補償の境界は正確には何でしょうか。 2 つのうちどちらを選択する必要がありますか?実際、静的補償と動的補償の 2 つのテクノロジーは単純に対立するものではありません。むしろ、それらはそれぞれ、さまざまなアプリケーション シナリオにおいて有利なソリューションです。静的補償と動的補償の本質的な違いを正しく理解することで、ユーザーは無効電力補償をより正確に選択でき、経済的メリットと技術的パフォーマンスの最適なバランスを実現できます。

技術原理：応答メカニズムと応答速度の根本的な違い

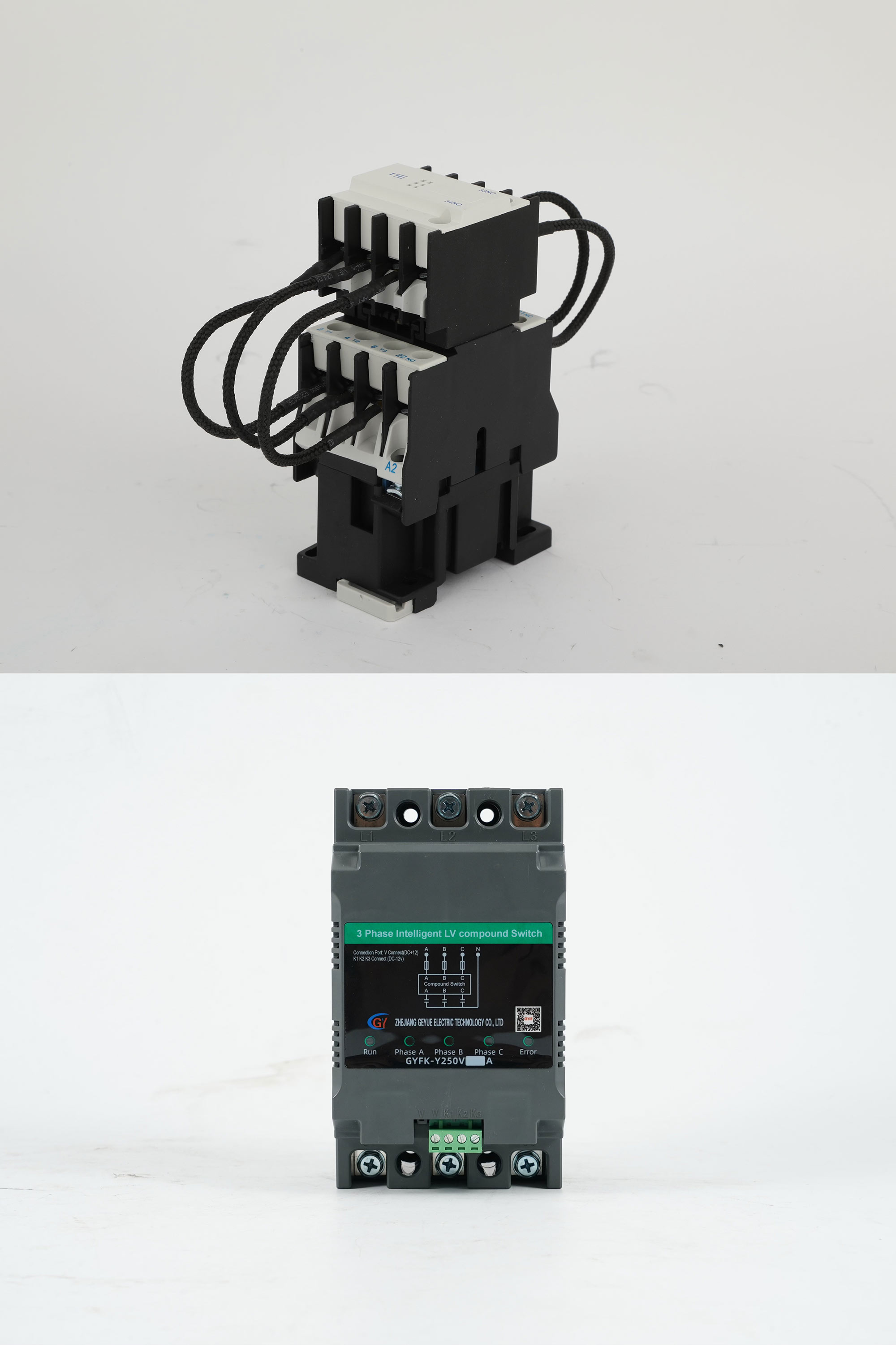

静的補償と動的補償の間の中心的な境界は、負荷変動に対する応答メカニズムと速度にあります。静的補償は通常、次のような従来の無効電力補償方法を指します。CJ19シリーズ コンデンサスイッチングコンタクタコンデンサのオンとオフを切り替えます。静的補正の全体的な応答時間は、通常、数百ミリ秒から数秒の範囲です。この補償方法は、電力システムの無効電力を監視し、セグメント内の固定容量コンデンサ バンクのオンとオフを切り替えます。負荷が比較的安定し、頻繁に変化しないシナリオに適しています。

動的補償には、GYKCS1A シリーズ サイリスタやGYFKシリーズ複合スイッチ非接触スイッチング用に IGBT モジュールが埋め込まれています。全体的な応答時間は、ミリ秒、さらにはマイクロ秒の範囲にすぎません。動的補償は、負荷の無効電力の変化をリアルタイムで正確に追跡し、スムーズで継続的な無効電力補償を実現します。これは、アーク炉、圧延機、溶接装置など、負荷が大きく変動する産業シナリオに特に適しています。静的補償と動的補償の応答メカニズムと応答速度の違いにより、適用分野の根本的な違いが決まります。

アプリケーション シナリオ: 安定性と変動性の境界線

アプリケーションシナリオの観点から見ると、静的補償と動的補償の境界は負荷特性の観点から明確に定義されます。静的補償は主に、負荷の変化が緩やかで高調波成分が少ない住宅、商業施設、通常の工場作業場などのシナリオに適用されます。これらのシナリオでは、補償速度の要件はそれほど高くありません。これらのシナリオでは、補償速度と比較して、無効電力補償における費用対効果と動作の信頼性がより重視されます。

動的補償は、自動車製造工場の溶接生産ライン、港湾クレーンの吊り上げ作業、半導体製造企業の精密機器など、負荷が急速に変化し強い影響を与える特殊な産業環境向けに特別に設計されています。これらのシナリオでは、無効電力需要が急速に変動し、従来の静的補償では負荷の急速な変化に追いつくことができず、その結果、力率が大幅に変動し、さらには過補償または過小補償の問題が発生します。動的補償は、静的補償よりも少なくとも 10 倍速い速度で無効電力を補償します。これにより、力率を設定範囲内で安定させ、電力網の電力品質を確保できます。

パフォーマンス指標: 測定基準の多次元比較

応答速度とは別に、静的補償と動的補償の間には、複数のパフォーマンス指標にも大きな境界があります。静電補償開閉装置（主にCJ19シリーズコンタクタ）は、開閉素子としてメカニカルスイッチを使用した完全無効電力補償開閉装置の一種で、構造が比較的単純で初期投資が少なく、メンテナンスも容易です。ただし、この静電補償スイッチング デバイスは、誘導性コンデンサのスイッチング時に突入電流と動作過電圧を生成します。これはコンデンサの寿命に一定の悪影響を及ぼすため、頻繁なスイッチングが必要なシナリオには適していません。

動的補償により、突入電流の影響なしでゼロクロス スイッチングを実現できるため、コンデンサの耐用年数が大幅に延長され、同時にスイッチング プロセス中の電圧ちらつきの問題が回避されます。しかし、動的補償は技術的な複雑性が高く、初期投資が大きくなります。また、放熱と保護についても高い要件が求められます。さらに、動的補償には通常、より複雑な電力品質問題に対処できる高調波フィルタリング機能が統合されていますが、従来の静的補償は高調波環境での共振リスクが発生しやすいです。

検討と選択: テクノロジーと経済のバランスをとる技術

実際の選択では、静的補償と動的補償の境界はそれほど絶対的ではありません。代わりに、評価と意思決定には複数の要素を総合的に考慮する必要があります。低電圧無効電力補償システムのユーザーとして、まず最も重要なことは、電力システムの負荷特性を正しく分析する必要があることです。負荷変動サイクルが数十秒を超える場合、静的補償はすでにシステムの無効電力補償要件を満たすのに十分です。負荷が数秒以内またはさらに短い期間で急激に変動する場合は、静的補償を除外し、動的補償を実装する必要があります。

第二に、ユーザーは全体的な投資予算と低圧無効電力補償システムの長期的なメリットを慎重に検討する必要があります。動的補償の初期コストは静的補償よりも高くなりますが、誘導性負荷の場合、動的補償は力率評価ペナルティをより効果的に回避し、ライン損失を削減し、機器の稼働率を向上させることができ、多くの場合、投資回収期間は予想よりも短くなります。前述の無効電力補償システムの技術的側面と経済的側面のバランスに加えて、最終的に、ユーザーは、使用シナリオに最適な低圧無効電力補償ソリューションを選択するために、現場の設置条件や運用保守能力などの実際的な要素も考慮する必要があります。
