低電圧無効電力補償キャビネット内のコンポーネントのレイアウト技術: 熱放散、配線、および安全間隔はシステムの長期安定性にどのような影響を与えますか?

はじめに: キャビネット内のレイアウトは見た目が美しいだけでなく、安定性の基礎でもあります。

補償キャビネットは、低圧無効電力補償システムの中核コンポーネントです。内部コンポーネントのレイアウトは、デバイス全体の動作効率と耐用年数に直接影響します。電力業界で長い歴史を持つ低圧無効電力補償装置の中国メーカーとして、Geyue Electric は、優れた補償ソリューションには高品質のコンポーネントが必要なだけでなく、科学的に合理的なキャビネットの内部設計にも依存していることを十分に理解しています。放熱、配線、安全間隔の間の相互関係は、補償キャビネットの長期安定動作のための強固な柱を形成します。

熱放散: 温度制御がコンポーネントの寿命を決定します。

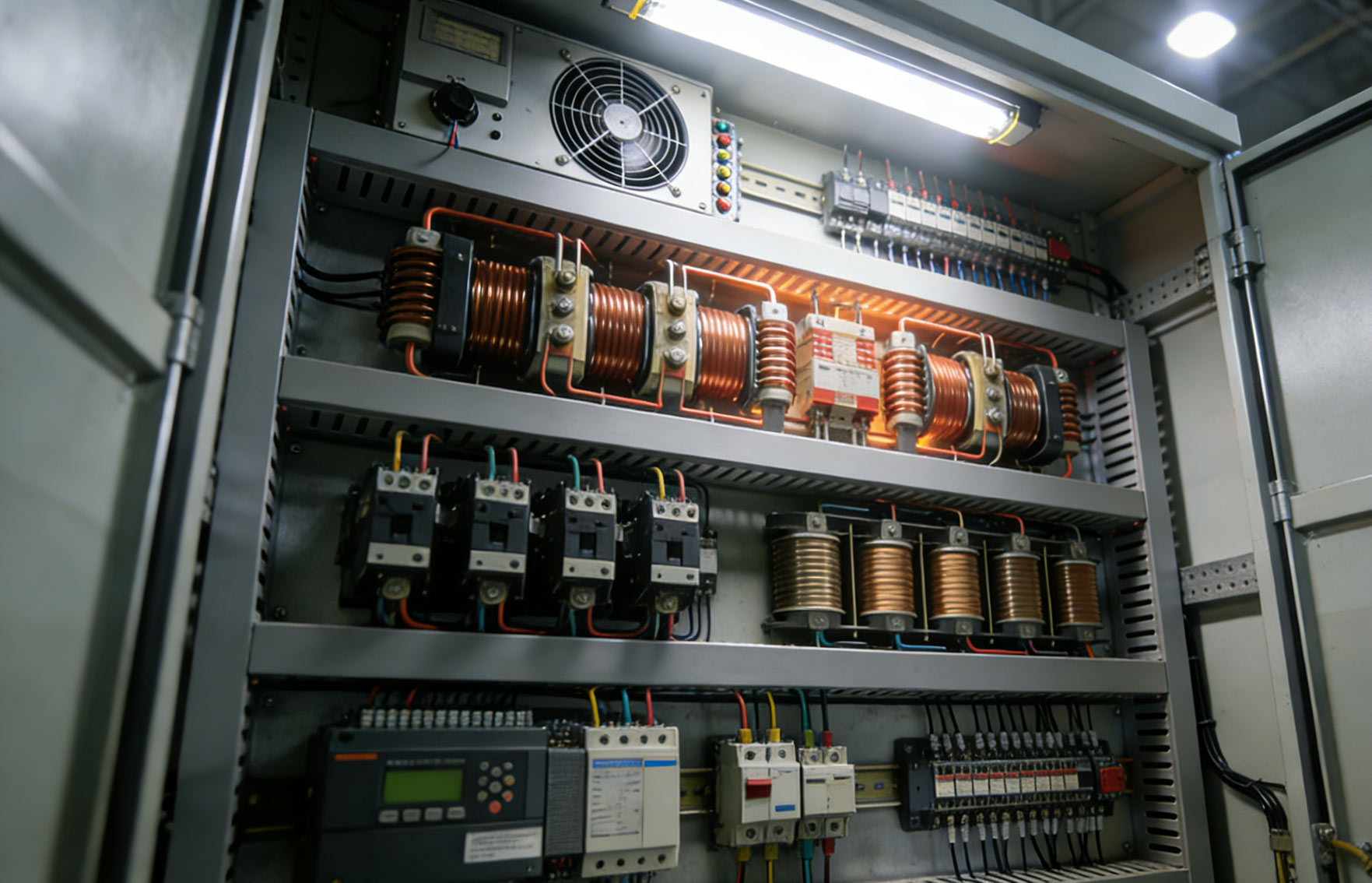

補償キャビネットの動作中、次のような内部コンポーネントがコンデンサ, 原子炉, 複合スイッチ, 接触器そして力率コントローラーある程度の熱が発生します。この熱が時間内に放散されない場合、コンポーネントの温度が継続的に上昇し、絶縁材料の劣化が促進され、コンデンサの容量が低下し、さらには熱破壊につながる可能性があります。 Geyue Electric は、キャビネットを設計する際、垂直層状放熱レイアウトに基づいて、発熱量の高いコンポーネントをキャビネットの上部に配置しました。さらに、当社の技術チームは、熱気が自然に上昇する原理を利用し、上部ファンによる強制換気と組み合わせて、下から上へのスムーズな空気の流れを形成しました。同時に、コンデンサ間の熱の蓄積を避けるためにコンデンサ間に十分な放熱経路を確保することで、夏の高温環境でもキャビネットの温度を安全な範囲内に制御でき、コンポーネントが常に理想的な状態で動作することを保証し、システム全体の寿命を延ばします。

配線: 正確なネットワークにより干渉と電圧降下が軽減されます。

補償キャビネット内の配線は単純に見えるかもしれませんが、実際には電気工学の深い知識が含まれています。配線が乱れていると、外観に影響を与えるだけでなく、電磁障害が発生し、線間電圧降下が増加し、さらには局所的な放電が発生することがあります。 Geyue Electricは、「強電気と弱電気を分離し、高周波領域と低周波領域を分割する」という配線原理を採用しています。信号の干渉を避けるために、制御線と電力線は別々に配線されます。主回路の接続には銅バーを使用し、接触抵抗と発熱を低減します。測定精度を確保するために、サンプリング回路にはツイストシールドケーブルが使用されています。すべてのケーブルは、振動による緩みを避けるために電線管を介して標準化された方法で固定されています。当社の慎重に設計された配線ネットワークは、よりスムーズな電流伝送とより正確な信号収集を保証し、それによって低電圧無効電力補償システムの信頼できる応答と長期安定性を詳細に保証します。

安全間隔: 断熱とメンテナンスの二重保証

補償キャビネット内の電圧レベルは低電圧カテゴリに属しますが、コンポーネント間、およびコンポーネントとキャビネット本体の間に十分な安全距離を維持する必要があります。これは、絶縁要件を満たし、アークや短絡を防止するためだけでなく、日常の点検やメンテナンスを容易にするためでもあります。 Geyue Electric は国際規格、国家規格、業界基準を厳格に遵守しています。そこで、設計段階で3次元シミュレーション手法を用いて各部品の最適な設置位置を決定しました。放熱と絶縁を促進するために、コンデンサ間に十分なスペースを確保しました。また、オペレータの安全を確保するために、充電部品をキャビネットのドアから安全な距離に保ちました。同時に、頻繁な観察とメンテナンスが必要なコンポーネント用に広い操作面も確保しました。安全スペースの合理的なレイアウトにより、低圧無効電力補償システム全体の故障リスクが軽減されるだけでなく、後のメンテナンスがより便利かつ効率的になり、ユーザーの総運用コストが削減されます。

Geyue Electric: 細心の注意を払った職人技で電力システムの安定性を守ります

Geyue Electric の低圧無効電力補償キャビネットがさまざまな過酷な産業環境で安定して継続的に動作できるのは、放熱、配線、安全間隔などの詳細に対する深い理解と細心の注意のおかげです。当社の製造工場は、完全に自動化された生産ラインと標準化された組立プロセスを備えています。工場から出荷されるすべての機器は、厳格な熱バランステスト、電気的性能テスト、絶縁耐電圧テストを受けます。当社は、高品質の補償キャビネットを提供するだけでなく、ユーザーの負荷特性に基づいてインテリジェント コンデンサ、リアクトル、フィルタ モジュールを含む包括的な無効電力補償ソリューションをカスタマイズすることもでき、ユーザーが効果的に力率を改善し、ライン損失を削減し、電力調整料金の違約金を回避できるように支援します。ご要望がございましたらご相談くださいinfo@gyele.com.cn。 Geyue Electric の精緻なレイアウト技術と信頼性の高い無効電力補償ソリューションにより、電力システムのエネルギー効率と安定性を守りましょう。
