低電圧シャントコンデンサ

低電圧無効電力補償システムの中核コンポーネントとして、低電圧シャントコンデンサの動作効率と安定性は、配電システム全体のエネルギー消費と安全性に直接影響します。多くのユーザーは、低電圧シャント コンデンサはエネルギー貯蔵素子であるため、無効電力補償ではそれ自体の損失は無視できると考えているかもしれません。しかし、実際の状況はこれらのユーザーが考えているものではありません。低電圧シャントコンデンサの損失の構成を徹底的に理解し、これらの損失を削減するための効果的な措置を講じることは、効率的でエネルギー節約の補償を達成するための重要なステップです。

低電圧シャントコンデンサの総損失は、主に誘電損失、等価直列抵抗損失、高調波損失の 3 つの要素で構成されます。まず、誘電損失は全損失の中核となる要素です。その発生メカニズムは、交流電界の作用下でのコンデンサの絶縁媒体の分極と緩和のプロセスに由来します。誘電損失の大きさは、誘電体の材質と加工レベルに密接に関係しています。次に、この種の損失である等価直列抵抗損失は、金属板の抵抗、リード端子の抵抗、内部接続点の接触抵抗で構成され、完全な抵抗経路を形成します。動作電流がこの抵抗経路を流れると、等価直列抵抗損失によりシステムのエネルギーが熱の形で継続的に消費されます。最後に、電力網には高調波成分を含む高調波損失が存在します。高周波電流は導体の表皮効果を増大させ、等価直列抵抗値の大幅な増加に直結し、また誘電損失値の急激な増加を引き起こす可能性があります。高調波損失は、波形が歪んだ電力網環境では特に顕著であり、最終的には異常加熱やコンデンサの早期損傷の根本的な原因となります。

これら 3 種類の損失を効果的に減らすにはどうすればよいでしょうか?選択、構成、システム ガバナンスの 3 つの側面から始める必要があります。選択に関して、ユーザーはメディアとして高品質で低損失のメタライズドフィルムを使用した自己修復低電圧シャントコンデンサを選択することを優先する必要があります。これらの製品は損失角の正接値が非常に低いため、発生源での誘電損失が低減されます。システム構成に関しては、電力網の実際の高調波条件に応じて、適切な直列リアクトルとコンデンサを適合させる必要があります。これにより、投入サージ電流を抑制できるだけでなく、さらに重要なことに、高調波の増幅を回避し、コンデンサに流れる高調波電流を安全な範囲内に制御できるため、高調波によって生じる追加損失を大幅に低減できます。また、コンデンサが定格電圧付近で動作することを確認し、長期にわたる過電圧動作を避けることも損失の異常増加を防ぐ重要な対策となります。

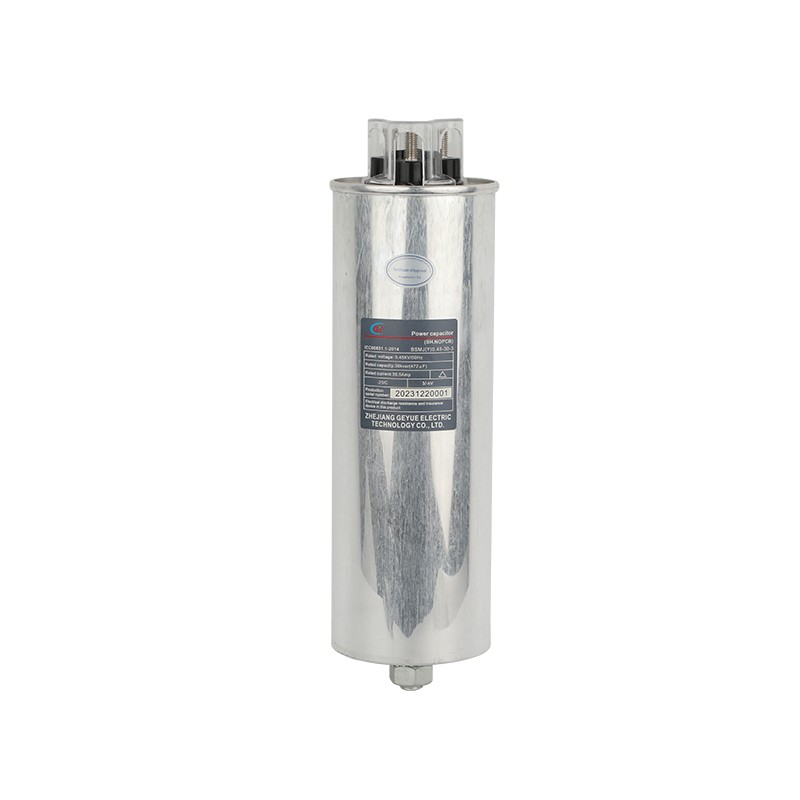

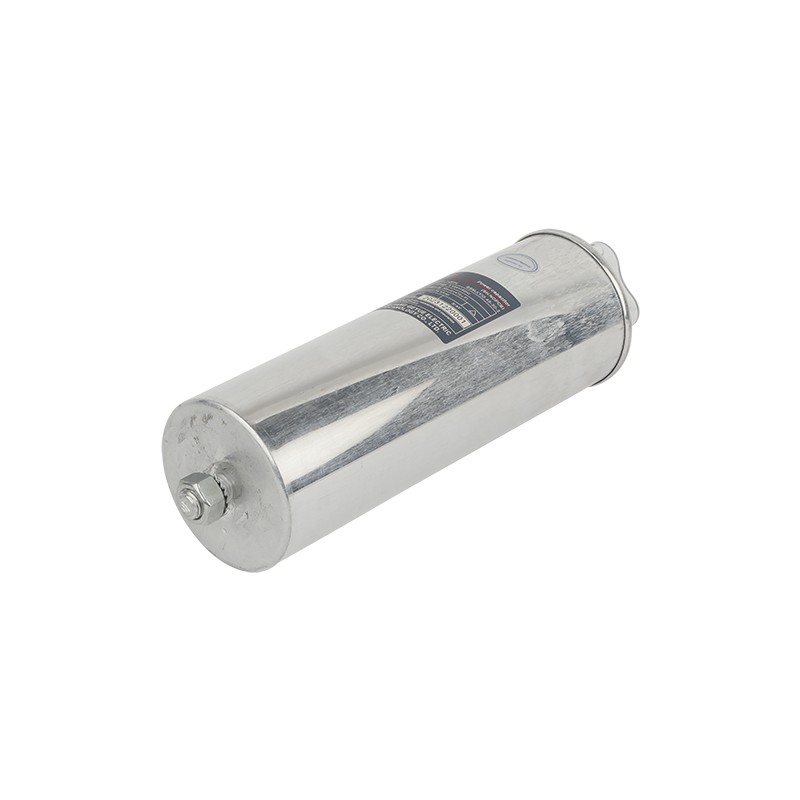

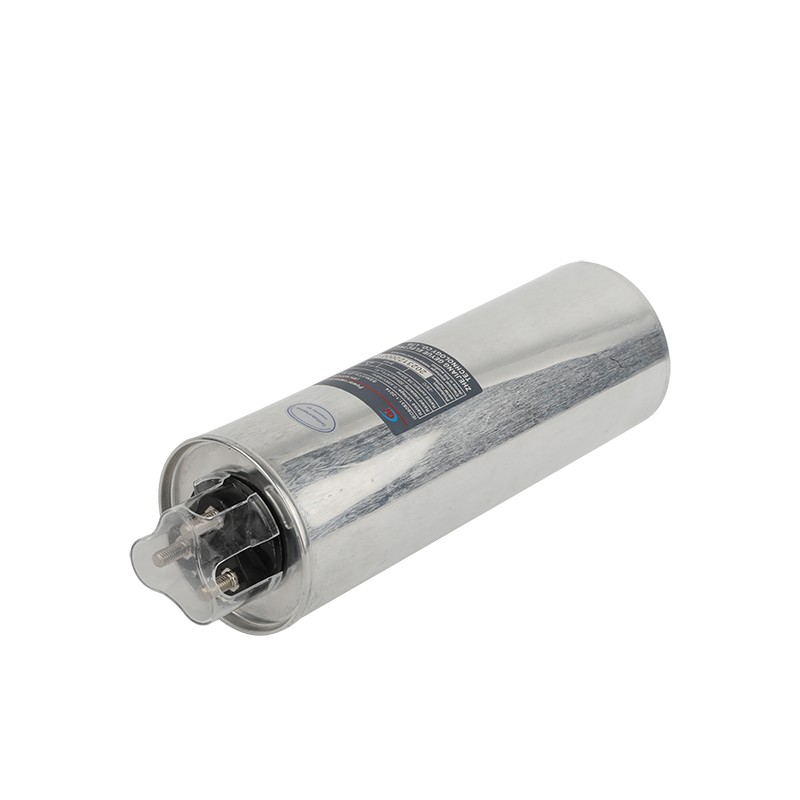

Geyue Electric は、ユーザーの全体的なエネルギー効率目標に対するコンデンサ損失の直接的な影響を深く理解しています。したがって、当社は最初から低損失の概念を製品設計とシステムソリューションに統合しました。当社が製造する低電圧シャント コンデンサは、高度な金属化ポリプロピレン フィルムと独自の内部構造設計を採用しており、固有損失が極めて低いことが保証されています。同時に、当社のインテリジェントな無効電力補償ソリューションは、コンデンサと正確に整合した同調リアクトルを統合し、高調波干渉に効果的に抵抗できる補償モジュールを形成します。このインテリジェントな無効電力補償システムは、力率を改善するだけでなく、コンデンサ自体の動作損失を低減することで大幅な省エネを実現します。 Geyue Electric を選択するということは、最も効率的で安定した無効電力補償製品の提供に尽力するパートナーを選択することを意味します。当社は、あらゆるキロワット時の電力の可能性を探求し、グリーン電力の使用を保護するために、喜んでお客様と協力してまいります。
