FAQ 1: BSMJ と BSMJ(Y) はそれぞれ何を表しますか?

低電圧無効電力補償の分野では、電力コンデンサはコアコンポーネントであり、そのシリーズ名には独自の識別コードが含まれることがよくあります。多くのお客様は、当社の製品カタログにあるほぼ同一のシリーズ名「BSMJ」と「BSMJ(Y)」を見て混乱することがよくあります。BSMJ と BSMJ(Y) は実際には何を意味するのでしょうか? Geyue Electric の技術者として、今日はメーカーの観点からこれら 2 つのシリーズの名称の背後にある意味と違いを説明し、現場の低電圧無効電力補償のニーズに最も適合する電力コンデンサをより正確に見つけるのに役立ちます。

BSMJ の国家標準の意味

中国の国家機械工業規格では、低電圧自己修復シャント コンデンサの正確なシリーズ名を明示的に指定していませんが、メーカーが文字配列を使用して一連の電力コンデンサに命名する方法を厳しく規制しています。 BSMJ は、業界標準の命名規則に準拠した一般的な電力コンデンサ シリーズの名称です。

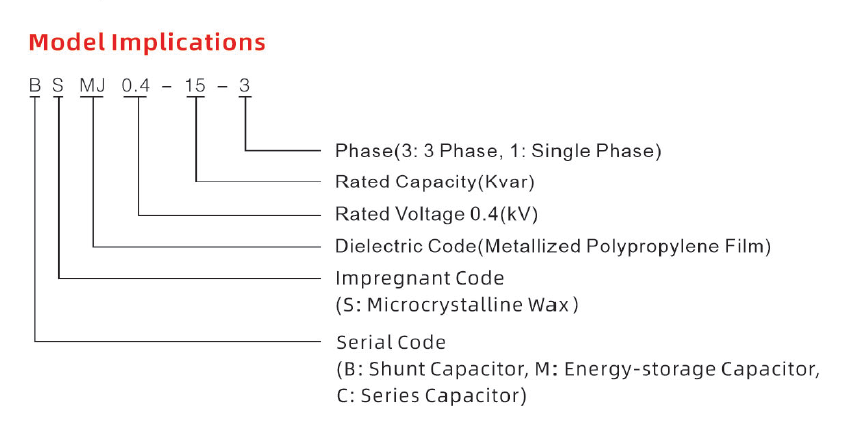

JB/T 7114「電力コンデンサの製品型番の編集方法」では、電力コンデンサのシリーズ名称の合成方法と各文字の意味が厳密に定義されており、業界の専門家がメーカーの特定のシリーズ名称を見るだけで製品の技術的特性を理解できるようになります。たとえば、次のように指定します。

最初の文字 B は「シャント コンデンサ」を表し、主に無効電力補償のためにコンデンサが電力システム内で並列に接続されていることを示します。 2番目の文字Sは、含浸媒体が「パラフィンワックス」または「マイクロクリスタリンワックス」であることを示します。これは、コンデンサの耐電圧と放熱性能を効果的に向上させる、安定で環境に優しい含浸剤です。 3番目以降のMJは「メタライズドポリプロピレンフィルム」を表します。これはコンデンサの電極間誘電体の重要な材料であり、自己修復特性を持ち、局所的な絶縁破壊が発生した場合に自動的に絶縁を回復します。

メーカーがこの規則に完全に従って、マイクロクリスタリン ワックス含浸と金属化ポリプロピレン フィルム誘電体を使用してシャント コンデンサを製造すると、結果として得られるシリーズ名は当然 BSMJ になります。したがって、BSMJ シリーズは、長年にわたって中国市場で最も広く使用され、中国国家機械業界標準の命名規則に最も準拠し、最も認知されている低電圧自己修復シャント コンデンサ シリーズの 1 つとなりました。

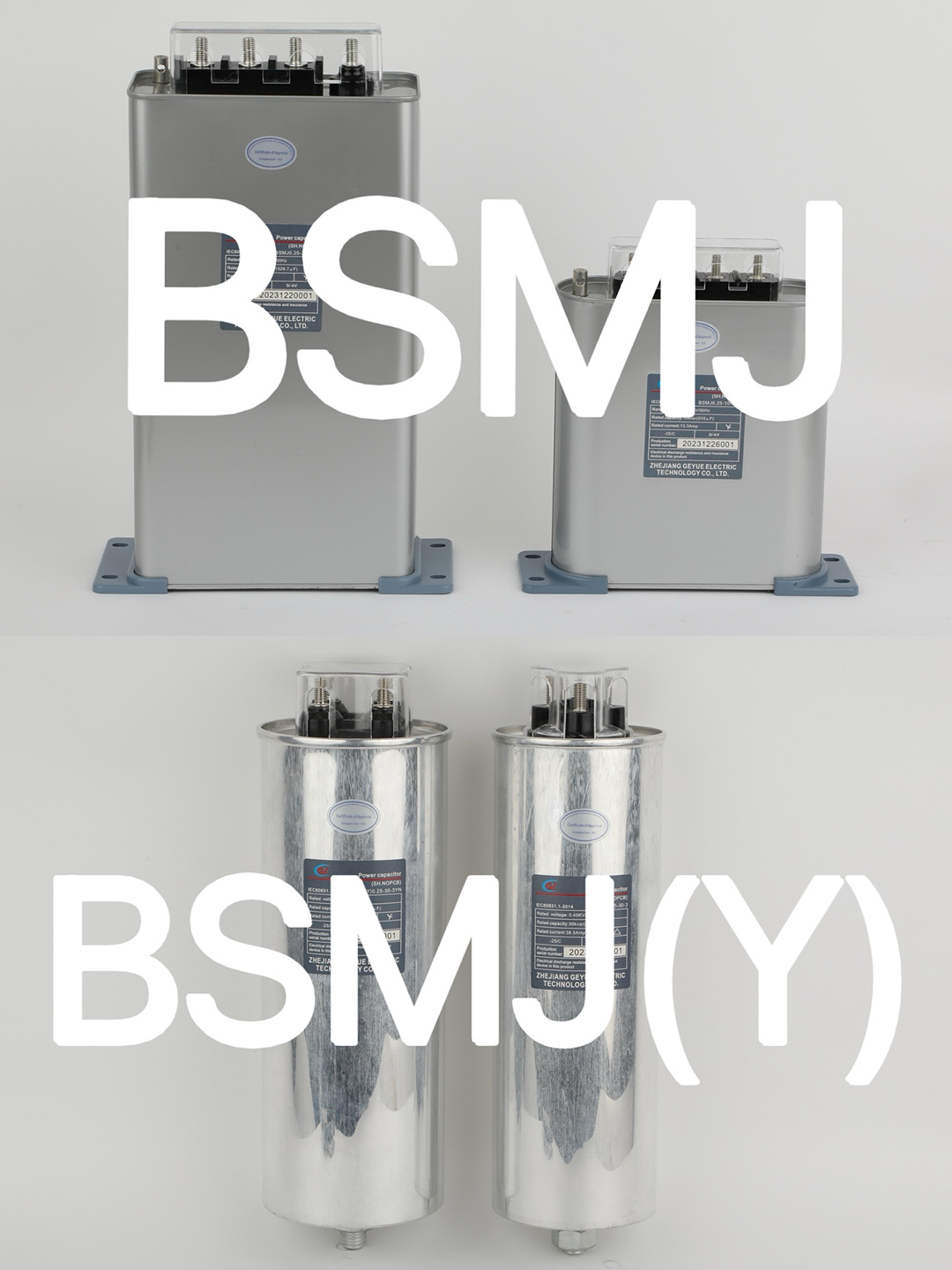

Geyue Electric の製品ポートフォリオ内で、BSMJ シリーズの名称は特に四角い箱タイプの低電圧自己修復シャント コンデンサを表すために割り当てられています。高品質ブリキを使用した角箱型の構造で、すっきりとした正方形の外観とコンパクトな内部部品配置が特徴で、従来の低圧配電盤への設置に特に適しています。

角型ボックスタイプのコンデンサの利点は、その規則的な形状にあり、複数のユニットを並べて設置することが容易であり、キャビネットのスペースを最大限に活用できることにあります。さらに、角箱タイプのコンデンサには先進の亜鉛-アルミニウム複合金属蒸着フィルムが組み込まれており、過電圧防爆装置と組み合わせて、長期使用時に優れた安定性と安全性を確保します。従来の無効電力補償キャビネットで使用される場合でも、インテリジェント コンデンサ モジュールで使用される場合でも、BSMJ シリーズの角箱タイプのコンデンサは完全に互換性があります。

微分BSMJ(Y)とその円筒特性

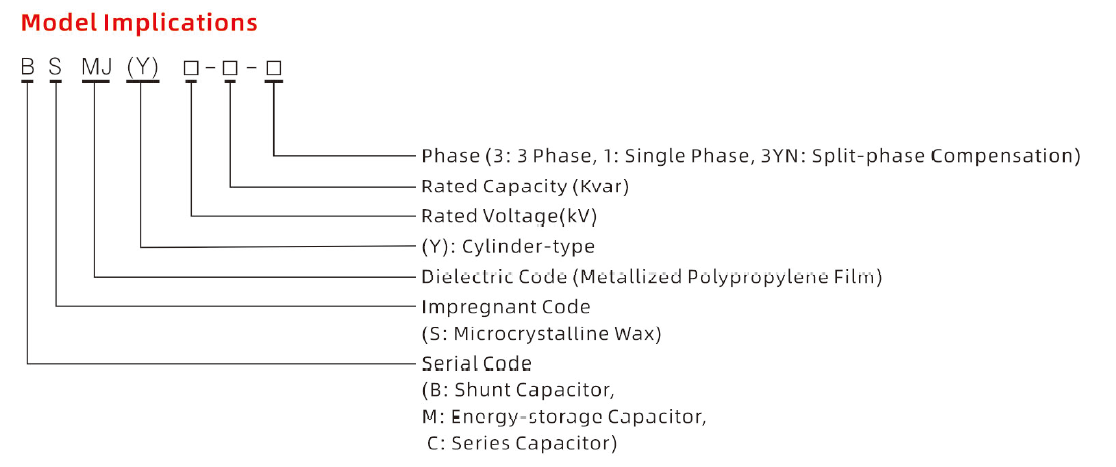

配電機器の小型化と高放熱の需要が高まる中、Geyue Electric は標準の BSMJ シリーズ角箱型自己修復シャント コンデンサに基づいて構造を革新し、円筒型自己修復シャント コンデンサを開発しました。円筒型コンデンサと角箱型コンデンサを明確に区別するために、業界の慣例に従い、シリーズ名称の末尾に接尾語 (Y) を追加します。Y は「円筒形」を表し、新しいシリーズ名称 BSMJ(Y) となります。

BSMJ(Y) 円筒型低電圧自己修復シャント コンデンサは、BSMJ シリーズ ボックス型低電圧自己修復シャント コンデンサと同じコア技術パラメータを備えており、国家規格にも準拠し、金属化ポリプロピレン フィルムと微結晶ワックスの含浸プロセスを採用しています。主な違いはケーシングの構造にあります。円筒形のアルミニウム製ケーシングは、溶接を行わずに 1 回の延伸成形プロセスを使用しているため、機械的強度が高く、放熱性能が優れています。この構造により、内部温度の上昇が低くなり、動作の信頼性が向上するため、高温環境やスペースに制約のある用途での使用に特に適しています。

円筒形の構造は、自己修復シャントコンデンサに別の利点ももたらします。アルミニウムのシェル自体が優れた防爆性能を備えており、上部の耐圧防爆装置と合わせて、異常な状況下で内部接続を適時に遮断することができ、機器と人の安全性を最大限に高めます。

Geyue Electricの製造力と品質保証

浙江格悦電気有限公司は、低圧無効電力補償部品の専門メーカーとして、2011年の設立以来、電力コンデンサの分野に注力してきました。当社の工場は楽清市柳石鎮に位置し、600平方メートルを超える近代的な生産工場を誇ります。

全自動巻線機、自動溶接装置、真空含浸装置などの先進的な生産設備を導入しています。メタライズフィルムのスリットから完成品の組み立てまで、各工程において厳しい品質管理を行っています。当社には、耐電圧試験、静電容量減衰試験、経年寿命試験など、製品の完全な性能試験を実施できる専門のコンデンサ実験室があり、当社の製品が国家基準を満たしているか、それを超えていることを確認します。

Geyue Electric は、長年の製造経験に基づいて、さまざまなアプリケーション シナリオに当社のコア製品シリーズを推奨したいと考えています。

のBSMJシリーズ 角箱型低電圧自己修復シャントコンデンサ工場作業場、商業ビル、住宅コミュニティの無効電力補償キャビネットなど、従来の配電システムに適しています。正方形の設計により、標準キャビネット内でのモジュール式組み立てが容易になり、個々の容量は 5 kvar から数百 kvar までの範囲にあり、従来の補償ニーズのほとんどを満たします。このシリーズはコストパフォーマンスが高く、メンテナンスが容易なため、一般的な用途に最適です。

のBSMJ(Y) 円筒形低電圧自己修復シャント コンデンサ新エネルギー発電所、周波数変換装置が集中している場所、高温の作業場など、スペースと放熱に対する要件がより高い用途に適しています。円筒形筐体による優れた放熱性により、高調波成分の多い環境でも安定した動作を維持します。個々の容量の範囲は 5kvar ～ 50kvar で、そのコンパクトなサイズにより、コンパクトな開閉装置の設置可能性が広がります。

どの製品を選択するかに関係なく、Geyue Electric はワンストップでカスタマイズされた電力品質ソリューションと製品ライフサイクル全体の技術サポートを提供できます。当社のエンジニアリング チームは、実際の負荷条件に基づいて正確な補償容量の計算と推奨選択を提供し、すべてのコンデンサがアプリケーション シナリオで最適に動作することを保証します。

型番の文字の意味から製品の実際の用途に至るまで、BSMJ と BSMJ(Y) の違いは最終的には構造形式に帰着しますが、Geyue Electric の製品品質に対する揺るぎない追求は共通しています。一見伝統的な電力補償の分野において、Geyue Electric は、革新的なプロセスと厳密な製造を通じて、キロワット時の電力の効率的な使用を一貫して保護しています。当社のプロのエンジニアは次のサイトで見つけることができます。info@gyele.com.cn.
