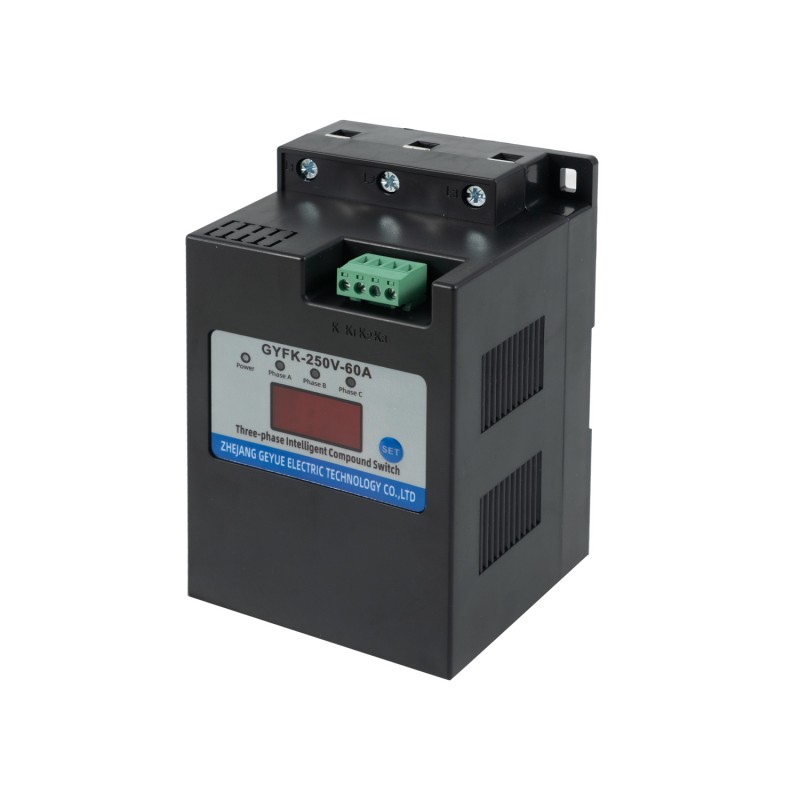

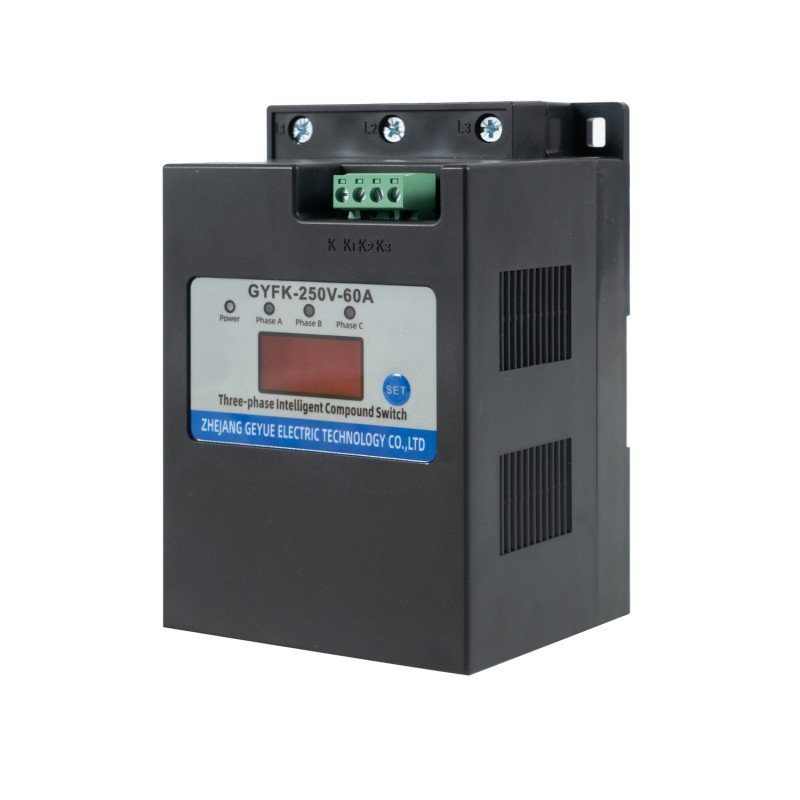

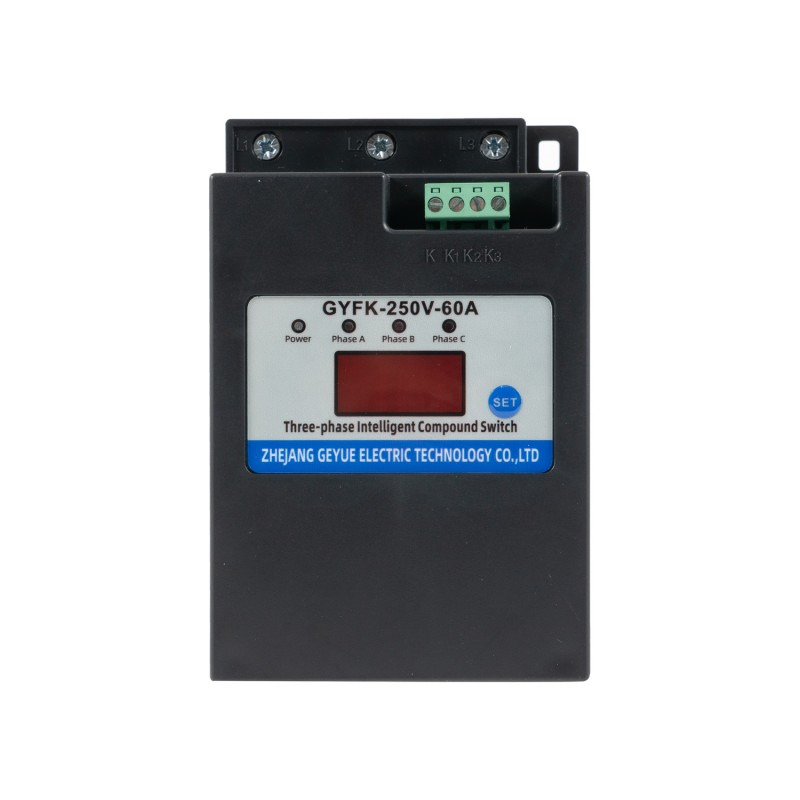

GYFK-250V 分相補償三相複合スイッチ

高効率、省エネ、送電網の安全性を追求する現代の産業分野では、低圧無効電力補償技術が新たな段階で大きな革新を迎えています。突入電流の抑制と動作損失の削減との間のトレードオフを必要とする、従来のコンデンサスイッチング方式に内在する矛盾は、長い間多くの技術者を悩ませてきました。電力品質に関して10年以上の経験を持つ専門機器メーカーとして、Gyue Electricは、低電圧無効電力補償技術の本質を深く理解し、GYFK-250V分相補償三相複合スイッチの発売に成功しました。この革新的な複合スイッチは、サイリスタと機械接点の利点を組み合わせて、この業界の課題を巧みに解決します。

シームレスなスイッチング: ゼロ突入率テクノロジーの精度

従来の機械式スイッチである CJ19 シリーズ AC コンタクタには、固有の機械的ヒステリシスと接点バウンス特性があり、AC 電圧のゼロクロス点でのスイッチング動作を正確に捕捉して実行することが困難でした。この技術的制限により、系統接続時にコンデンサの端子電圧と系統電圧との間に大きな電位差が生じ、必然的に膨大な突入電流が発生します。この突入電流のピークはコンデンサの定格電流の数十倍に達する可能性があり、コンデンサに電気的ストレスを引き起こして寿命を縮めるだけでなく、グリッドに瞬間的な電圧降下を引き起こし、同じバスバー上の他の敏感な機器の通常の動作を妨げます。

Geyue Electric が開発した GYFK-250V 分相補償三相複合スイッチの核となる設計の知恵は、革新的な「サイリスタ先、リレー後」過渡スイッチング動作モードに集約されており、この業界全体の問題を根本的に解決します。この複合スイッチの制御システムが外部スイッチング コマンドを受信すると、内蔵の高性能マイクロプロセッサがインテリジェントな意思決定プログラムを即座に開始します。マイクロプロセッサは、AC グリッド電圧波形を高速でリアルタイムにサンプリングし、正確なアルゴリズムを通じて最適な電圧ゼロクロス点を予測してロックします。

この理論的に「ゼロストレス」の瞬間を捉えると、GYFK-250V 分割相補償三相複合スイッチは、まず高速サイリスタ (つまり、シリコン制御整流器) を駆動して正確なトリガを実行します。電圧がゼロクロスするとサイリスタが動作するため、理論的にはコンデンサ接続時に電圧サージが発生しない「ゼロ電圧接続」と、切断時に電流サージが発生しない「ゼロ電流切断」が実現します。この機構により開閉時の突入電流（サージ電流）を無視できるレベルに抑え、通常コンデンサの定格電流の1.5倍以内に抑えます。

このプロセス全体の独創性は、GYFK-250V 分相補償三相複合スイッチが、マスター マイクロ スカルプターのように、強制的な機械的閉鎖に依存するのではなく、電子コンポーネントの超高速性と、電流と電圧の波形が自然にゼロと交差する最も滑らかな瞬間に電気接続を完了するインテリジェント制御の先見的な判断に依存しているという事実にあります。これにより、電力網への「影響ゼロ」で柔軟なアクセスと切断が真に実現され、コンデンサとフロントエンド電源装置が完全に保護され、無効電力補償システムの信頼性と耐久性が大幅に向上します。

低損失動作: 定常状態インテリジェンスの効率

ただし、サイリスタには導通状態で約 1V の電圧降下という物理的特性があり、負荷電流が長期間サイリスタに流れると、かなりの導通損失とかなりの熱が発生します。これは、不必要な運用コストを増加させるだけでなく、低電圧無効電力補償システムの放熱設計と長期信頼性に対して継続的な課題をもたらします。この課題を完全に克服する能力は、Gyue Electric の GYFK-250V 分相補償三相複合スイッチの設計で実証されたエンジニアリングの知恵のもう 1 つの側面です。

サイリスタが突入電流のない導通を完了すると、GYFK-250V 分相補償三相複合スイッチ内のマイクロプロセッサベースのインテリジェント制御回路が直ちに次の動作を開始します。このインテリジェントな制御回路はコマンドを正確に発行し、並列磁気ラッチング リレー (つまり機械的接点) を急速に駆動して同期して閉じます。磁気ラッチリレーの特殊な接点材料と構造設計により、接点が閉じた後の接触抵抗は非常に低く、通常はマイクロオームレベルに達します。この超低抵抗特性により、「最小インピーダンスの経路」の自然法則に従って、負荷電流がサイリスタ経路からリレー経路に迅速かつスムーズに転送されます。

その後、GYFK-250V 分相補償三相複合スイッチのインテリジェント制御回路がターンオフ信号を送信し、サイリスタを完全に遮断します。したがって、グリッドに継続的に接続されているコンデンサの定常状態動作全体の間、すべての負荷電流はほぼゼロ電力の機械的接触チャネルによって独立して運ばれます。 「サイリスタ スイッチングとリレー動作」のこの調整された設計により、GYFK-250V 複合スイッチの自己導通電力消費は、長期間の動作中に非常に低いレベルに低減されます。厳格なテストの結果、GYFK-250V複合スイッチの定常状態全体の消費電力は1.5 VA以内に制御でき、システム自体の高効率かつ省エネ動作を真に実現できることが示されており、これにより、深刻な発熱や高い動作エネルギー消費など、従来の純サイリスタスイッチに固有の技術的欠点が根本的に解決されます。

信頼性の高いシステム: インテリジェントな保護の保証

スイッチングと運用パフォーマンスのバランスをとることは基礎にすぎません。複雑な産業環境では、長期にわたる信頼性の高い動作と包括的な保護も同様に重要です。 GYFK-250V 分相補償三相複合スイッチには、マイクロプロセッサを中心とした堅牢な監視および保護システムが組み込まれています。入力電源電圧、負荷状態、内部サイリスタやリレーの動作状態をリアルタイムに監視し、電圧異常保護、欠相保護、部品故障自己診断、無負荷保護、停電保護などの多機能を提供します。たとえば、システム電圧の欠相や電源の異常が発生した場合、複合スイッチは閉じることを拒否します。動作中に障害が検出された場合、複合スイッチは自動的に切断されます。この 24 時間 365 日の自己診断および保護機能により、複合スイッチは非常に高い安全性と信頼性を実現し、耐用年数が 200,000 サイクルに延長され、従来の電気部品の耐用年数をはるかに上回ります。

格悦電機のモノづくり：先進技術の信頼性

Geyue Electric は、優れた製品パフォーマンスは厳密な設計、精緻な製造、およびアプリケーション シナリオの深い洞察から生まれると強く信じています。当社の GYFK-250V 分相補償三相複合スイッチは、この哲学の代表的な例です。高透磁率材料の選択から精密スタンピング、マイクロプロセッサプログラムの最適化からあらゆる厳格な工場テスト（AC1600V接触耐電圧テストや長期エージングテストを含む）に至るまで、当社の自動生産ラインと品質管理システムにより、お客様にお届けするすべての製品が一貫して優れた品質を備えていることが保証されます。

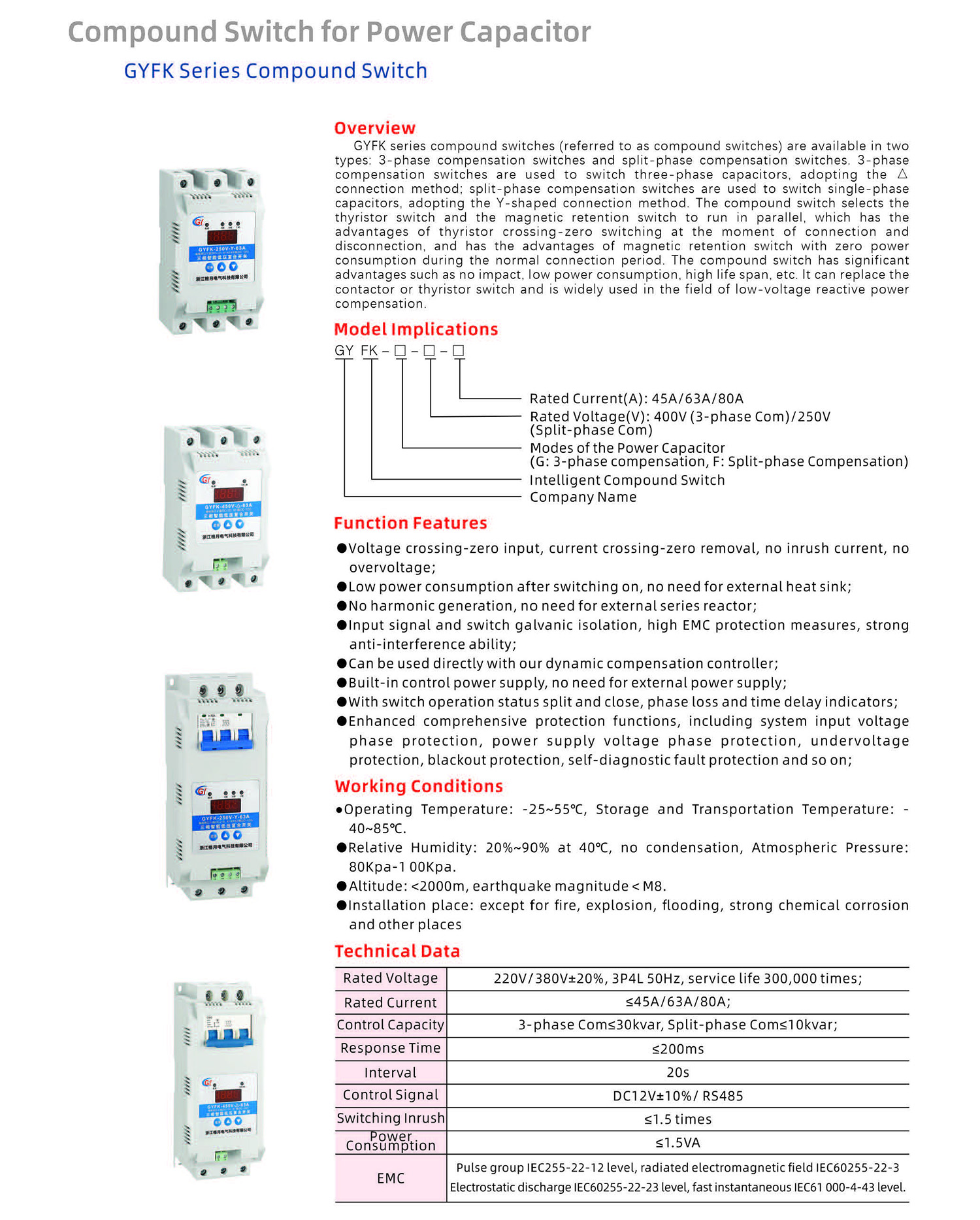

当社の複合スイッチは、三相補償または分割相補償の両方をサポートしており、各相の定格補償容量は 5 ～ 10 kvar であり、応答時間は 300 ミリ秒という速さです。 GYFK-250V 分相補償三相複合スイッチは、商業ビル、太陽光発電所、インテリジェント製造生産ラインにおける一般的な三相負荷不均衡の問題を解決するために特別に設計されました。力率を効果的に改善し、線路損失を低減するだけでなく、分相補償を通じて三相電流のバランスをとり、電圧品質を根本的に改善し、変圧器の負荷容量と電源の安全性を高めます。
