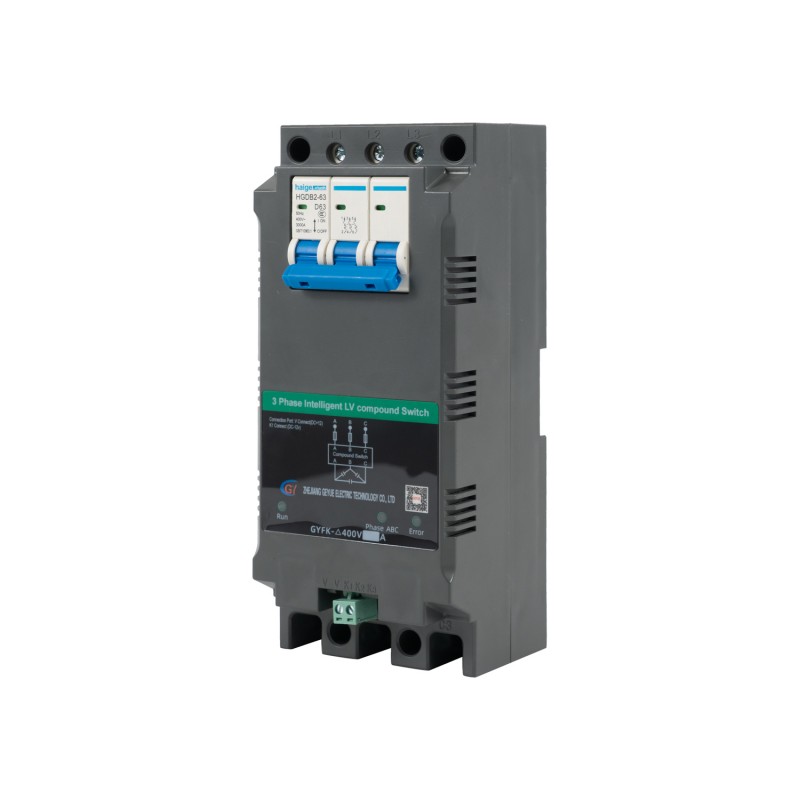

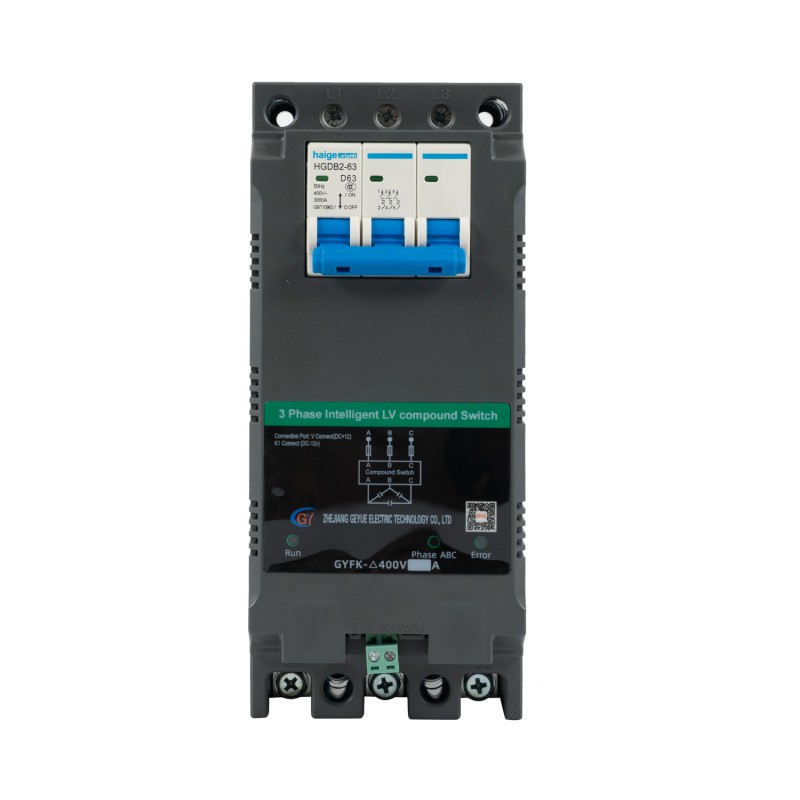

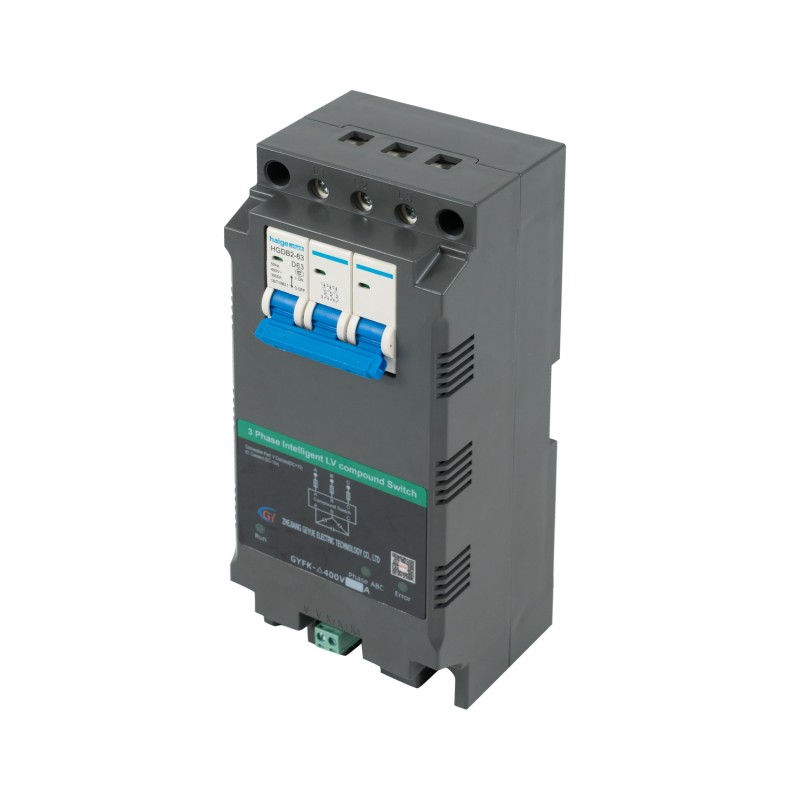

GYFK-Δ400V 三相補償 MCB DZ47 三相インテリジェント低電圧複合スイッチ

Geyue Electric は、低電圧無効電力補償分野の業界専門家として、低電圧無効電力補償システムの安全で安定した動作のためのあらゆる電気的詳細の重要性を十分に理解しています。力率コンデンサ用のスイッチング デバイスである複合スイッチに関して、当社のユーザーの多くはよく質問に遭遇します。GYFK-Δ400V 三相補償 MCB DZ47 三相インテリジェント低電圧複合スイッチを選択するべきですか、それとも MCB DZ47 のないものを選択するべきですか?本日は、プロの製造の観点から、これら 2 つのオプションの本質的な違いを詳しく分析し、情報に基づいて低電圧無効電力補償システムに関する決定を下せるよう支援します。

主要な違いは機能統合とシステム アーキテクチャにあります

GYFK-Δ400V 三相補償 MCB DZ47 三相インテリジェント低電圧複合スイッチと MCB DZ47 のない複合スイッチの基本的な違いは、付属品の有無ではなく、保護機能の内部および外部の統合にあります。これは、購入して設置する複合スイッチの統合レベル、安全ロジック、および設置形式を直接決定します。

GYFK-Δ400V 三相補償 MCB DZ47 三相インテリジェント低電圧複合スイッチは、高度に統合されたインテリジェントな保護タイプの制御ユニットです。高度な半導体ゼロクロススイッチング技術、磁気保持リレー、マイクロサーキットブレーカーが 1 つに統合されています。コンデンサのオン/オフを切り替えるという使命を担うだけでなく、ラインの短絡保護と過負荷保護の責任も負います。この統合設計により、複合スイッチは完全に機能する独立したモジュールになります。

MCB DZ47 のない複合スイッチは、正確なスイッチング専用の実行コンポーネントにすぎません。単独で故障電流を遮断する機能はありません。その安全な動作は、外部に直列接続された独立した回路ブレーカーまたはヒューズに完全に依存しています。 MCB DZ47 のない複合スイッチは、低電圧無効電力補償システムで特殊な役割を果たしますが、安全な回路を形成するために連携する外部コンポーネントが必要です。

選択が異なればエンジニアリングの実践にも影響が異なります

GYFK-Δ400V 三相補償 MCB DZ47 三相インテリジェント低電圧複合スイッチと MCB DZ47 を備えない複合スイッチの「機能統合モード」とその結果として生じる「システム アーキテクチャ階層」の基本的な違いは、低電圧無効電力補償システムのエンジニアリング設計、設置、運用、保守のあらゆる側面、さらにはその長期的な利点に直接影響します。

システム設計とキャビネットのレイアウトの点で、高度に統合された GYFK-Δ400V 三相補償 MCB DZ47 三相インテリジェント低電圧複合スイッチは、圧倒的な利点を発揮します。これにより、明らかに電気回路図が簡素化され、ディスクリート部​​品の数が減り、それによって低電圧無効電力補償キャビネットの内部レイアウトがよりコンパクト、明確かつ整然としたものになります。これは、組立工場と設置チームにとって、配線作業負荷の大幅な削減、配線エラー率の明らかな減少、生産効率の顕著な向上、キャビネット内の冷却スペースの最適化を意味します。

安全性と信頼性の点で、GYFK-Δ400V 三相補償 MCB DZ47 三相インテリジェント低電圧複合スイッチの高度に統合された設計は、「保護機能」と「制御ロジック」の間のタイミング、動作、およびパフォーマンスにおける綿密な調整と一貫した保証をもたらします。複合スイッチに組み込まれた DZ47 小型回路ブレーカーと複合スイッチの制御モジュールは、メーカーによって互換性が設計され、テストされています。これにより、製造時に保護特性と制御タイミングが適切に連携することが保証されます。ただし、ディスクリート ソリューションでは、保護効果はシステム設計者による外部回路ブレーカーの選択の精度に大きく依存するため、不正確なマッチングが発生する一定のリスクが生じます。

長期的な運用および保守コストの観点からは、高度に統合されたモジュールを備えた GYFK-Δ400V 三相補償 MCB DZ47 三相インテリジェント低電圧複合スイッチは、「システム ライフサイクル全体における全体コスト」をより優れて制御できます。高度に統合された複合スイッチは、モジュラープラグイン設計を採用しています。障害が発生した場合、保守担当者はブレ​​ーカーの交換と同様に全体の交換を迅速に完了することができ、停電時間を大幅に短縮できます。ただし、離散ソリューションでは、故障解析はより複雑になります。スイッチの故障か保護装置の故障かを個別に確認する必要があり、交換作業が煩雑であり、保守員のスキルも要求されます。

Geyue Electricのプロフェッショナルなソリューションをお求めください。

Geyue Electric は、業界に対する深い理解と顧客ニーズの正確な把握に基づいて、高度に統合された統合された設計コンセプトを強く推奨し、採用しています。私たちは、安定、安全、メンテナンスフリーの製品をお客様に提供することが、システムのライフサイクル全体にわたるトータルコストを削減する鍵であることを十分に認識しています。

したがって、当社は GYFK-Δ400V 三相補償 MCB DZ47 三相インテリジェント低電圧複合スイッチを専用に発売しました。この製品は、内蔵の DZ47 ミニチュアサーキットブレーカーを完全に統合しており、当社の総合的な思考の結果です。

この GYFK-Δ400V 三相補償 MCB DZ47 三相インテリジェント低電圧複合スイッチは、インテリジェント チップを通じてパワー エレクトロニクス回路と磁気保持リレーの協調動作を正確に制御し、ゼロ電圧導通とゼロ電流遮断を実現します。これにより、スイッチング時のサージ電流と動作過電圧が根本的に排除されます。コンデンサバンクを保護するだけでなく、スイッチ自体の寿命も大幅に延長し、機器を長期間メンテナンスなしで動作させることができます。

この GYFK-Δ400V 三相補償 MCB DZ47 三相インテリジェント低電圧複合スイッチのすべての外部制御信号は、光電手段によって絶縁されています。内蔵マイクロプロセッサはスイッチの状態、電源、負荷の状態を継続的に監視し、包括的な停電、無負荷、欠相保護機能を備えています。非常に強力な耐干渉能力を備えており、複雑な産業用電磁環境でも安定して動作します。さらに、三相 3 線制御設計により中性線の接続が不要となり、現場での配線が大幅に簡素化され、中性線の接触不良による潜在的な故障が回避されます。
