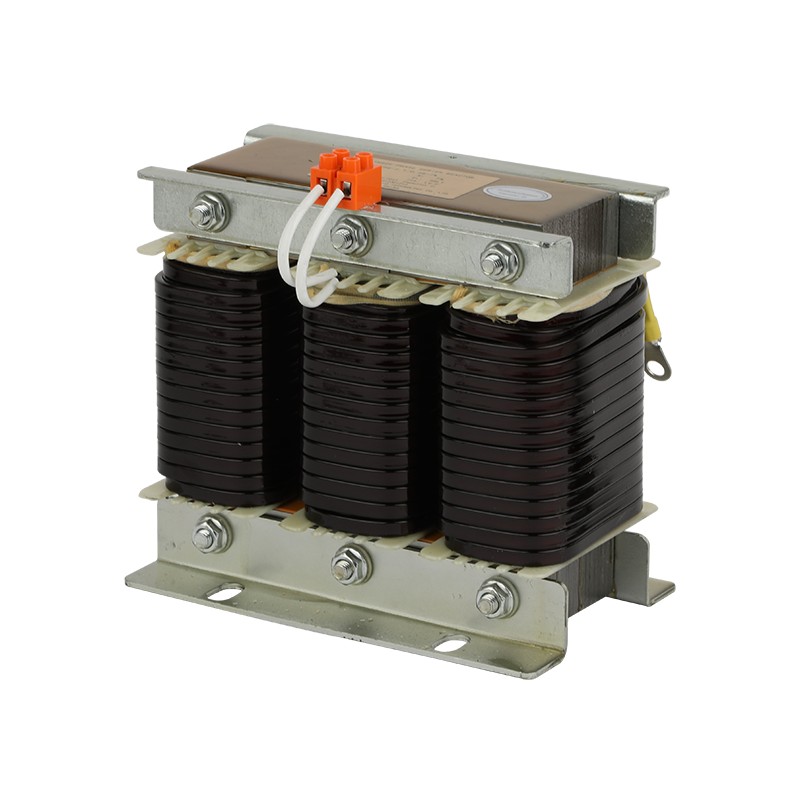

CKSGシリーズ リアクタンス率7%直列リアクトル

リアクトルをコンデンサと並列ではなく直列に接続する必要があるのはなぜですか?

Geyue Electric のエンジニアは、顧客との日々のやり取りの中で、初心者レベルの古典的な質問によく遭遇します。低電圧無効電力補償システムでは、CKSG シリーズ リアクタンス率 7% の直列リアクトルが、コンデンサと並列ではなく常に直列で使用されるのはなぜですか?この一見単純な接続方法には、実は電力システムの安全、安定、経済的な運用を確保するための中核となる知恵が隠されています。本日、Geyue Electric は、「電力システムの守護者」の観点から、その背後にある理由についての詳細な分析を提供します。

役割の位置付け：「単独戦闘」から「連携防御」へ

まず第一に、電力網におけるコンデンサとリアクトルの基本的な役割を真に理解する必要があります。コンデンサは「電源の兵士」のようなもので、その主な役割は容量性無効電力を生成し、誘導性負荷 (モーター、変圧器など) によって消費される無効電力を直接補償することで、電力システム全体の力率を改善し、ライン損失とエネルギーの無駄を削減します。

反応器、特にこの文脈では CKSG シリーズ リアクタンス率 7% 直列反応器は、「フィルター」および「バッファ」として機能します。誤ってコンデンサと並列接続すると、リアクトルもコンデンサと同様に母線に直接接続されることになり、リアクトル自体が誘導無効電力を吸収してしまいます。これは無効電力補償を提供できないだけでなく、実際にはシステムの無効負荷を増加させ、無効電力を補償して力率を改善するという基本目標に反します。この時点で、リアクトルの役割は非常に限定された平滑またはフィルタリングに限定され、コンデンサを直接保護することは完全に不可能になります。

コンデンサと直列に接続すると、CKSG シリーズ リアクタンス率 7% 直列リアクトルは、「独立した戦闘ユニット」からコンデンサの「独占的パートナー」に変わります。忠実な警備員のように機能し、コンデンサーと統一された「LC直列回路」を形成し、電力網に接続されます。この接続関係は、その後のすべての保護機能を実現するための構造的な柱として機能します。

コアミッション: 高調波増幅の抑制と危険な電流のフィルタリング

最新の電力網では、周波数変換器や整流器装置などの非線形負荷の存在により、大量の高調波電流が発生する可能性があり、これは電力機器の安全な動作を脅かす主な「犯人」の 1 つです。低圧無効電力補償システムにコンデンサのみが接続されている場合、電力網内の高調波電流の周波数が増加するにつれて、コンデンサの容量性リアクタンスが減少します。低い容量性リアクタンスは、高次高調波電流に対して低インピーダンス経路を正確に提供し、その結果、高調波電流の異常な増幅を引き起こします。深刻な場合には、高調波電流の流入によりコンデンサが過熱し、さらには爆発を引き起こし、電力網全体を汚染する可能性があります。

CKSG シリーズ リアクタンス率 7% の直列リアクトルを追加すると、危険な高調波電流が増大し続けるこの悪循環を完全に変えることができます。直列リアクトルの誘導性リアクタンスは、電力系統に存在する高調波電流の周波数が高くなるほど増加します。直列リアクトルがコンデンサと直列に接続されている場合、高調波に対する直列リアクトルとコンデンサの両方のインピーダンス（電流に対する妨害効果）は、周波数とともに逆の傾向で変化します。直列リアクトルのインダクタンス (またはリアクタンス率) を慎重に設計すると、危険な高調波電流に対して堅牢な「フィルタ」を設定して、これらの危険な電流を補償ブランチからフィルタリングするのと同様に、この LC 直列回路が特定の高調波 (5 次高調波、7 次高調波など) に対して高インピーダンスを示すことが可能になります。これにより、電力システム内の高調波共振と高調波増幅が効果的に防止され、コンデンサ自体が保護され、電力網環境が浄化されます。

主な保証: 投入サージ電流および動作過電圧に対する耐性

コンデンサが電力網に接続されると、通常、投入サージ電流として知られる巨大な瞬間電流が発生します。投入サージ電流は、接続されているコンデンサの定格電流の数十倍にもなる場合があります。このような頻繁なスイッチング動作は、コンデンサおよびスイッチング デバイスの接点の絶縁寿命に重大な損傷を与えます。

現時点では、CKSG シリーズ リアクタンス率 7% 直列リアクトルは電流の「バッファ」として機能します。直列リアクトルのインダクタンス特性により、リアクトル自体に流れる電流が急激に変化しないため、投入サージ電流のピークや急峻性を大幅に抑制、遅延させ、スムーズに電流を立ち上げます。同様に、特定のコンデンサ分岐を取り外すと、リアクトルも電磁エネルギーの一部を吸収して、発生する可能性のある動作過電圧を抑制し、コンデンサと補償システム全体に信頼性の高い緩衝保護の別の層を提供します。

Geyue Electric のソリューション: システム セキュリティの細心の注意を払った保護

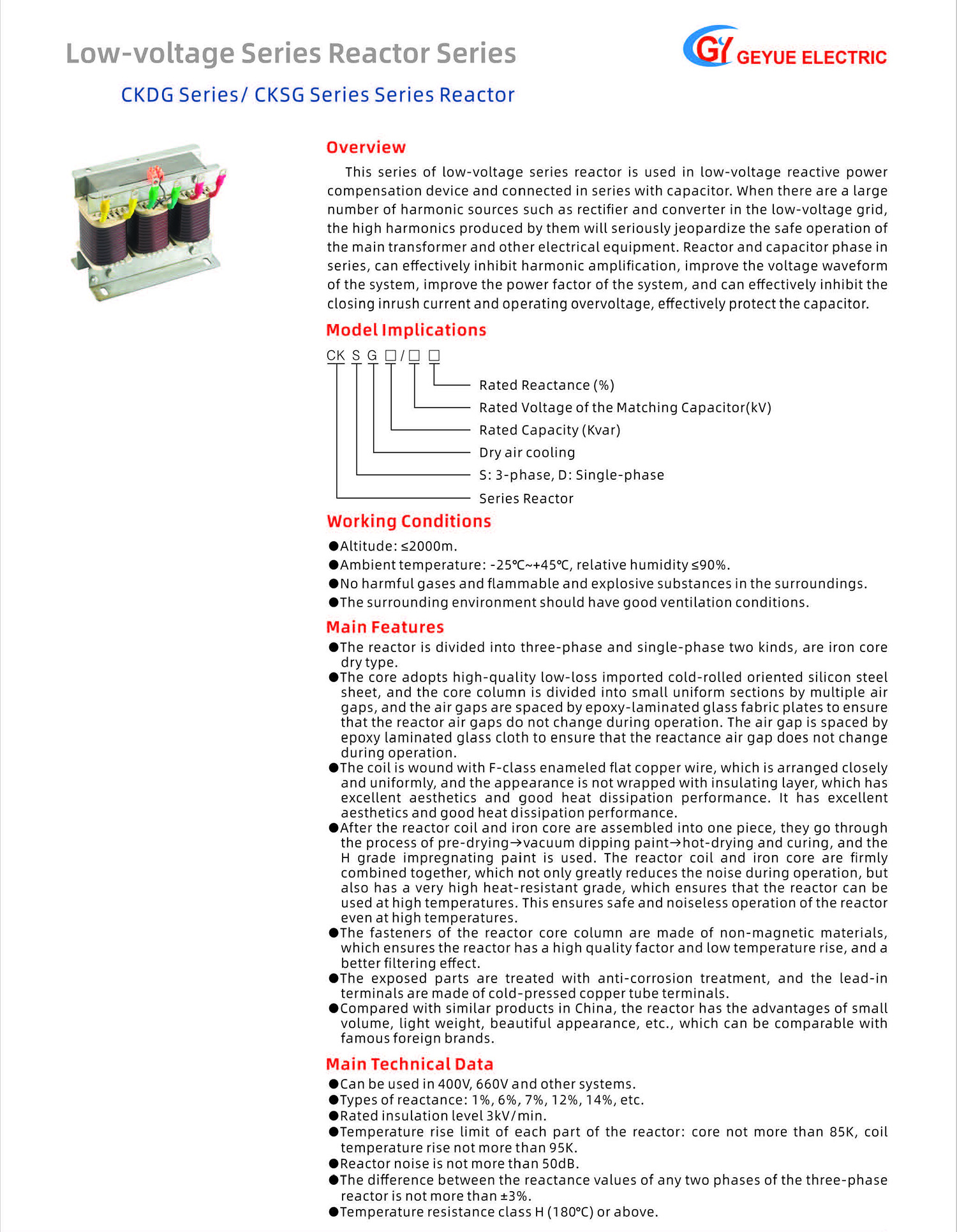

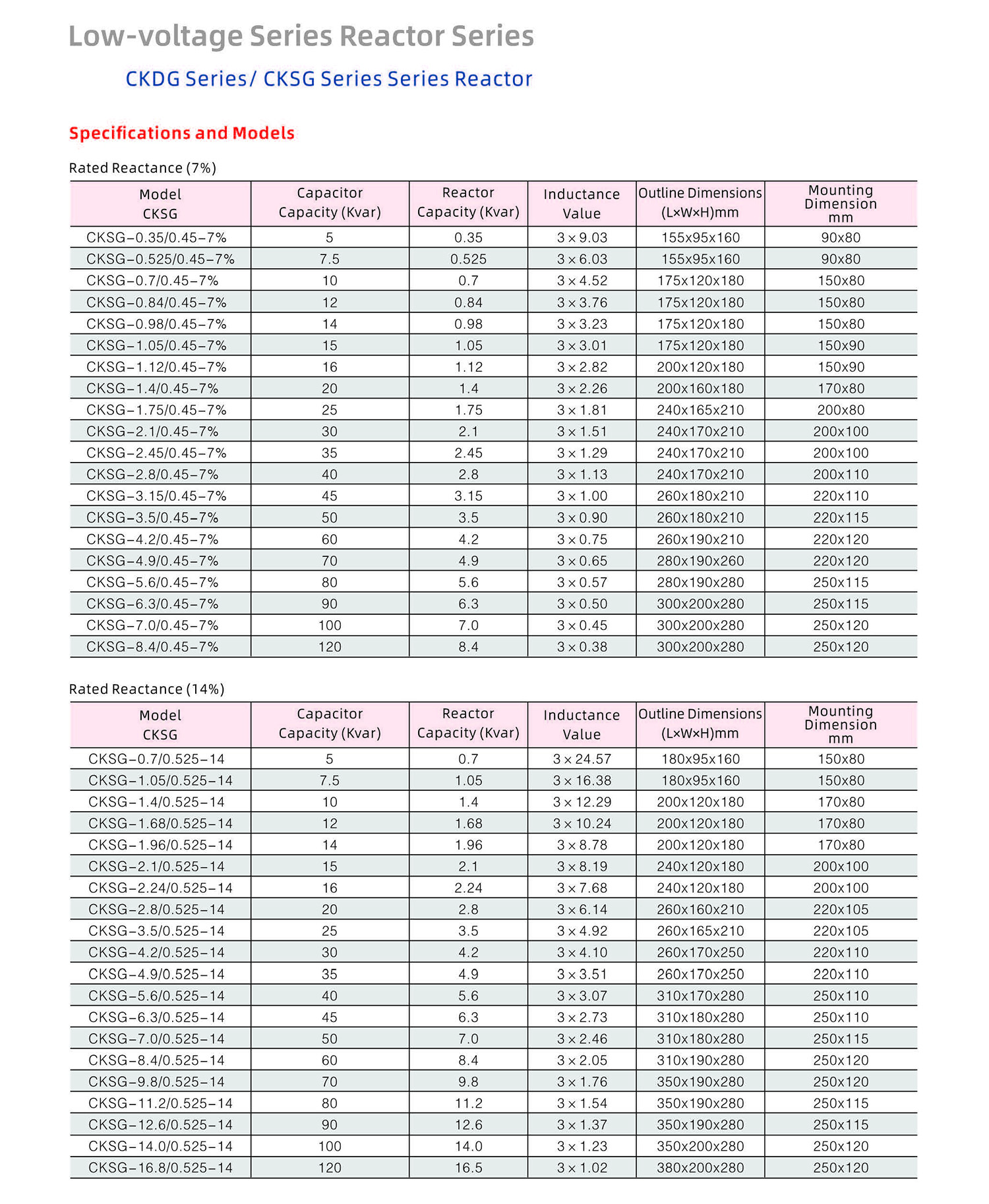

Geyue Electric は、「安全装置」としてのリアクトルの責任を十分に理解しており、そのため技術スタッフのすべての努力を CKSG シリーズ リアクタンス率 7% 直列リアクトルの設計と製造に捧げてきました。 7%のリアクタンス率の精度と安定性を確保するために、当社では高品質の輸入ケイ素鋼板コアを使用し、独自のコア分割およびエアギャップ硬化プロセスを採用して、長期間の動作にわたってインダクタンスが変わらないことを保証します。高調波環境における厳しい熱の課題に耐えるために、F/H グレードの高温絶縁材料を選択し、真空含浸プロセスを採用してコイルとコアをしっかりと硬化させます。これにより、リアクターの極めて低い温度上昇と静かな動作が保護されるだけでなく、高温環境下でも持続的で安定したろ過性能が得られます。

当社の CKSG シリーズ リアクタンス率 7% 直列リアクトルは、単に理論原理に準拠した理想的なコンポーネントではありません。それは当社の先進的なものづくり哲学の結晶でもあります。厳密な電磁設計、精密な加工と組立から、包括的な工場テストに至るまで、あらゆる段階で「信頼性は価値である」という信念が貫かれています。当社は、より小型、軽量、より高効率で、美しい外観を備えたリアクターを市場に提供できることを誇りに思っています。これらはさまざまな産業用および商用配電システムに広く適用されており、多くのユーザーの無負荷補償および高調波制御ソリューションの信頼できる基盤となっています。

したがって、低電圧無効電力補償システムを計画またはアップグレードする場合、適切な技術パスと信頼できる機器パートナーを選択することも同様に重要です。 Geyue Electric は、専門的な CKSG シリーズ リアクタンス率 7% 直列リアクトルと完全な無効電力補償ソリューションを提供し、電力システムの安全、効率的、安定した運用を確実にサポートします。正しい接続から始めて協力して、より良い電力品質を共同で構築しましょう。
