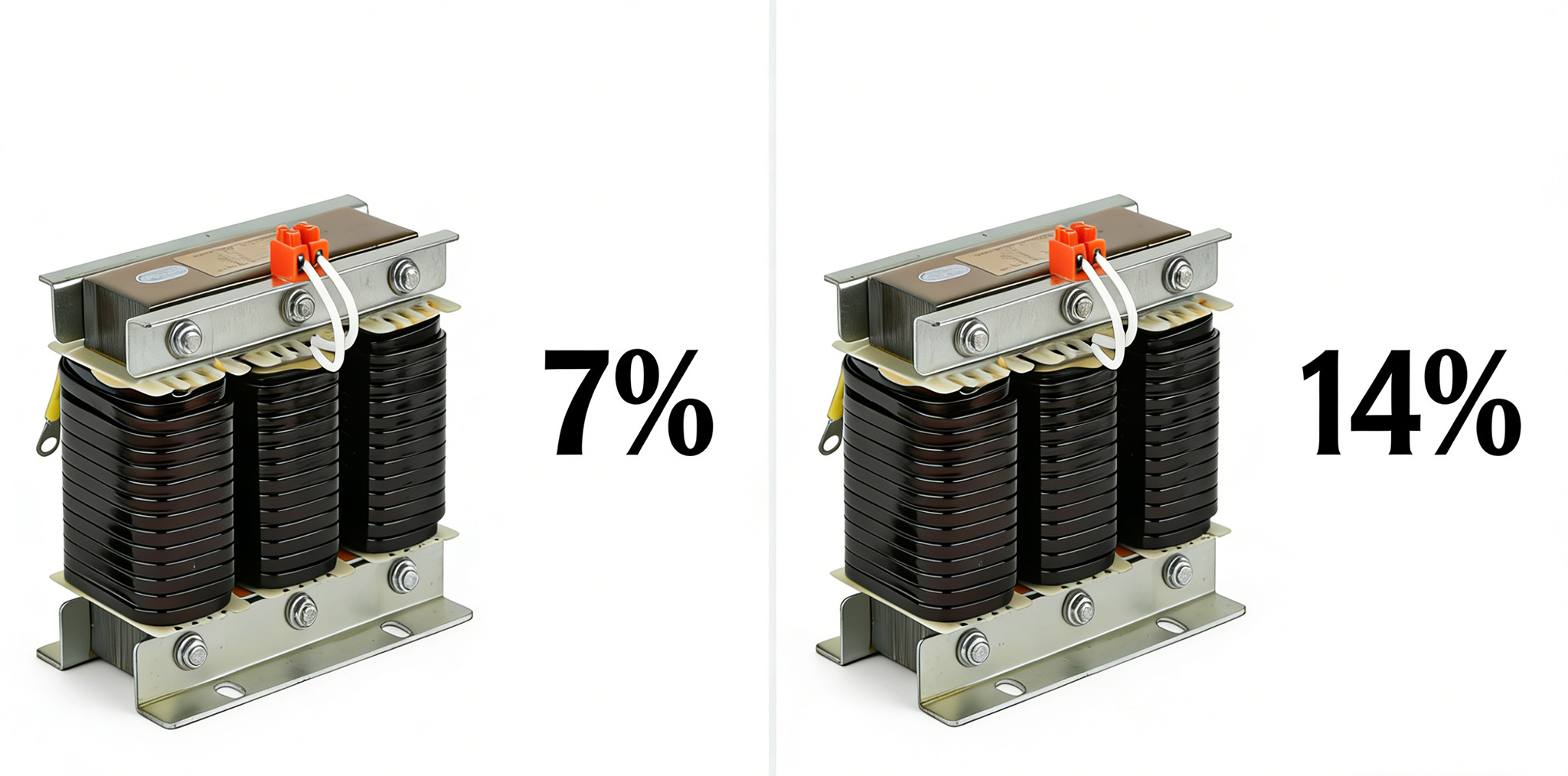

リアクタンス率は 7% ですか、それとも 14% ですか?高調波リスクを効果的に回避するには、直列リアクトルをどのように選択する必要がありますか?

低電圧配電システムでは、無効電力補償と高調波管理が電力品質を維持するための最優先事項になっています。電力網に周波数変換器や整流器などの非線形負荷がある場合、これらの負荷によって生成される高次高調波は電力網を汚染するだけでなく、力率コンデンサや低電圧無効電力補償システム全体の安全な動作を直接脅かします。中国の低電圧無効電力補償分野の大手メーカーとして、Geyue Electric は、直列リアクトルの正しいリアクタンス率を選択することが、信頼性の高いフィルタリング補償システムを構築するための主要な技術的決定であることを明確に理解しています。

リアクタンス率: 高調波制御の「調整周波数」

直列リアクトルのリアクタンス率は、ランダムに設定されるパラメータではありません。 LC 回路がどの高調波で構成されているかを決定します。直列リアクトルそしてコンデンサに低インピーダンスを示します。この回路は音響共振器の空洞に似ており、特定の周波数の高調波電流を「吸収」する効果があります。リアクタンス率が 7% の回路は、主に電力網内で最も多く含まれる第 7 高調波 (350Hz) を調整して減衰します。一方、14% のリアクタンス率を持つ回路は主に 5 次高調波 (250Hz) を調整して減衰します。直列リアクトルのリアクタンス率 (7% または 14%) の選択は、まず現場での高調波スペクトルの正確な診断によって決まります。選択を誤ると、高調波を抑制できないだけでなく、特定の高調波の共振増幅を引き起こし、悲惨な結果を招く可能性があります。 Geyue Electric は、低圧無効電力補償スキームを設計する前に、専門的な機器を使用して電力品質を測定するか、力率コントローラーに組み込まれている高調波解析機能を利用して重要なデータを取得し、直列リアクトルの合理的なリアクタンス率を科学的に選択するための実践的な基礎を提供することを常に推奨しています。

間の相違7%そして14%典型的なアプリケーションシナリオで

実際のアプリケーションでは、直列リアクトルのリアクタンス率の選択は負荷特性と密接に関係しています。周波数変換器や中周波炉などの機器が大半を占める重工業やプロセス産業のシナリオでは、高調波スペクトルは通常 5 次高調波が大半を占めます。このような場合、この高調波電流を効果的に吸収し、コンデンサを過電流損傷から保護するには、インピーダンス率 14% の直列リアクトルを選択する必要があります。データセンター、商業ビル、および整流装置が大半を占める産業環境では、多くの場合、第 7 高調波成分がより顕著になります。このような場合、リアクタンス率 7% のスキームがより適しています。高度な無効電力補償システムは、主要な高調波スペクトルをカバーするために、異なるリアクタンス率を持つ複数の同調フィルター ブランチを構成できます。核心力率コントローラーシステムでは、柔軟なコンデンサ スイッチング戦略の実装を通じて、すべてのブランチのインテリジェントな調整管理を実行します。このアーキテクチャ設計は、複雑な高調波環境に対処し、最終的に電力品質の洗練された管理を実現するように特別に設計されています。

Geyue Electric の CKSG シリーズ: 信頼できる遺伝子のすべてのパーセンテージ ポイント

直列リアクトルのリアクタンス率の精度は、設計図面に指定できれば十分です。直列リアクトルの長期安定性と信頼性は、メーカーの優れた製造プロセスによって保証されなければなりません。格悦電気は、低圧直列リアクトル CKSGシリーズ、この厳しい要件を満たすように特別に設計されています。当社は、リアクタンス率7％モデルでも14％モデルでも、常に高品質の輸入冷間圧延方向性けい素鋼板をコア材料として使用し、独自のエポキシ樹脂の鋳造および硬化プロセスにより、振動や温度変化に対してコアのエアギャップが変化することがなく、インダクタンス値の生涯安定性を確保します。当社のシリーズリアクトルのコイルには高純度無酸素銅巻線を使用し、H種絶縁システムと真空含浸処理を組み合わせることにより、高温・高負荷条件下でも極めて低い温度上昇と作動音を維持します。この揺るぎない精度の追求は、すべてのユーザーに対する当社の永遠の約束です。当社の直列リアクトルのリアクタンス率のすべてのパーセントポイントは真に正確であり、無効電力補償システムの各調整フィルターブランチのフィルター効果のための強固なハードウェア基盤として機能します。

Geyue Electric は、専門的な診断、正確な選択、高品質のコンポーネントの供給、システムの観点からのインテリジェントな制御をカバーする完全なバリュー チェーンをユーザーに提供することに取り組んでいます。当社の技術チームは、電力網の負荷特性を分析し、最適な 7% または 14% のリアクタンス率構成スキームを推奨したり、より複雑なハイブリッド フィルター補償キャビネットを設計したりすることもできます。正しいリアクタンス率を選択することは、高調波リスクを回避するための科学的な出発点です。 Geyue Electric を選択することで、電力品質ガバナンス システム全体に信頼性の高い寿命が与えられます。低圧無効電力補償に関するお問い合わせはこちらまでお願いいたします。info@gyele.com.cn。当社の CKSG シリーズ直列リアクトルの確実な保護と専門的なシステム設計能力を利用して、電力網の純度と効率を共同で保護しましょう。
