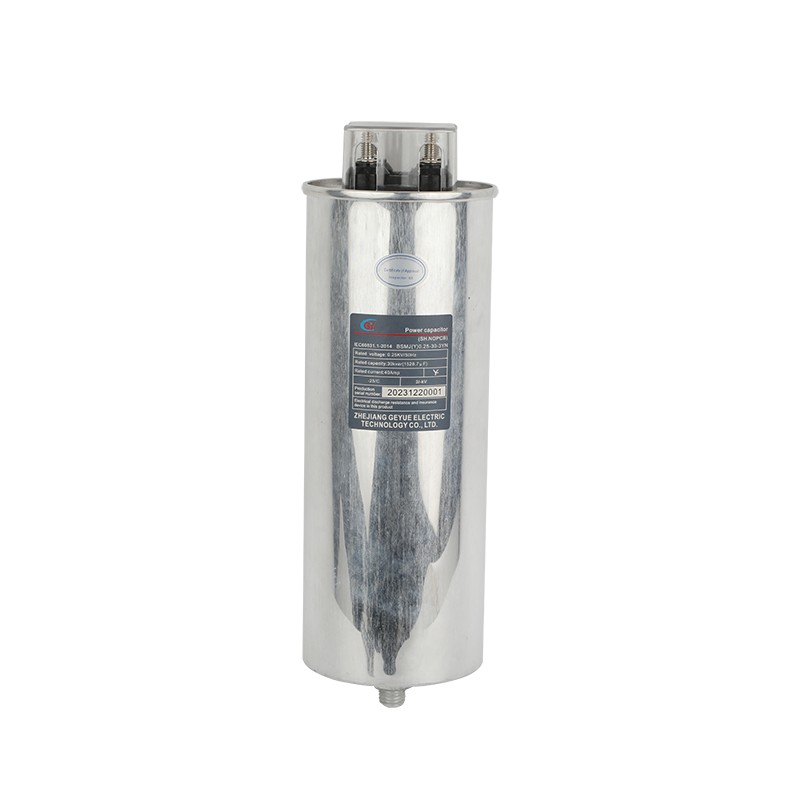

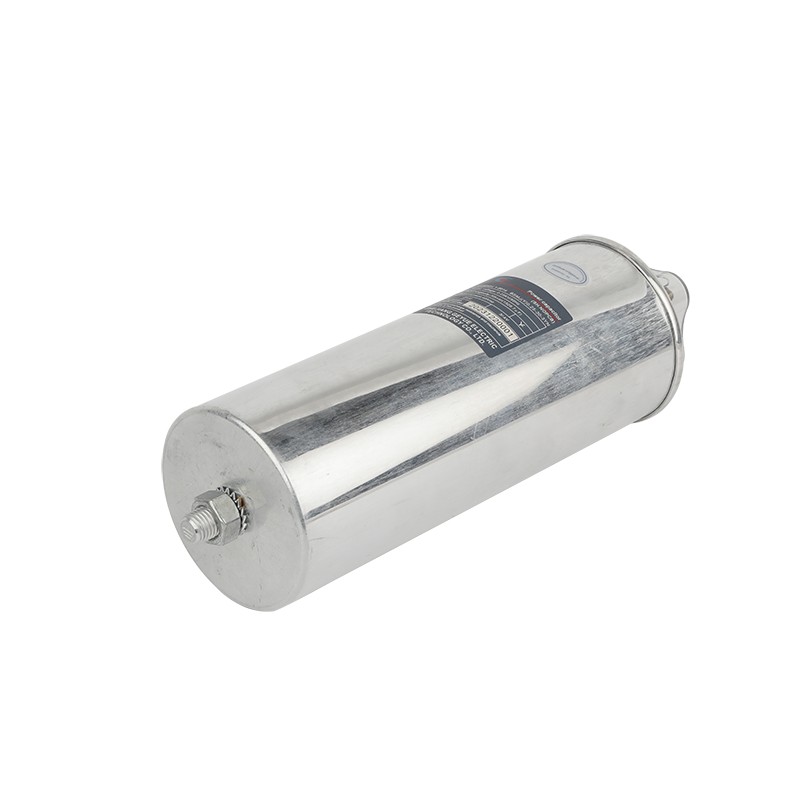

分相補償円筒コンデンサ

低電圧配電システムでは、無効電力補償はグリッド効率を高め、送電損失を削減するための重要なステップです。補償回路のコアコンポーネントとして、分相補償円筒コンデンサの性能はシステムの安定性と機器の安全性に直接影響します。中でも、相間の電磁干渉は、コンデンサの設計と運用において対処する必要がある重要な問題です。多相コンデンサが狭い空間に密に配置されると、隣接する相間の電磁界が互いに結合し、局所的な過熱、高調波増幅、さらには部品の故障を引き起こす可能性があります。したがって、分相補償円筒コンデンサの優れた構造設計は、効果的な相間の電磁シールドを実現し、コンデンサの長期信頼性の高い動作を保証するための基礎となります。

分相補償型円筒形コンデンサのシールドに対する防御の第一線は、外殻材料の選択と処理にあります。 Geyue Electric は、分相補償円筒コンデンサの外殻材料として高純度アルミニウムを使用しています。アルミニウムシェルの表面には特殊な酸化処理が施され、緻密な絶縁層が形成され、優れた電磁シールド効果を達成するだけでなく、シェルと内部コンポーネント間の電気的絶縁も確保されます。当社の製品開発チームは、アルミニウム シェルの内側に、アモルファス合金材料で作られた磁気シールド層を追加します。この材料は高い透磁率と低いヒステリシス特性を備えており、相間の漂遊磁束を効果的に吸収および消散し、磁場がシェルを貫通して外部または他の相に干渉を引き起こすのを防ぎます。二重層シールド構造は、電界シールドと磁界シールドの両方の要件を同時に満たし、コンデンサ内に比較的純粋な電磁環境を作り出します。

分相補償円筒コンデンサのコアの設計では、主に物理的絶縁と媒体の最適化によって相間の電磁干渉の抑制が実現されます。 Geyue Electric は、各相のコンデンサ コアをアルミニウム シェル内の独立したチャンバーに個別にカプセル化します。チャンバーは厚い金属の隔壁によって分離されており、隔壁自体は接地されており、ファラデーケージ効果を形成して、相間の電磁場の直接結合をブロックします。当社では、コイル巻線の誘電体材料として完全に乾燥した金属化ポリプロピレンフィルムを使用しています。これは、このようなフィルムが非常に低い損失係数と優れた自己修復特性を備えているためです。さらに、当社のエンジニアは、層の間にナノセラミック粒子を含浸させた絶縁層を追加しました。これにより、金属化ポリプロピレンフィルムの絶縁耐力と熱放散能力がさらに強化され、誘電分極によって引き起こされる相間のクロストークが減少します。

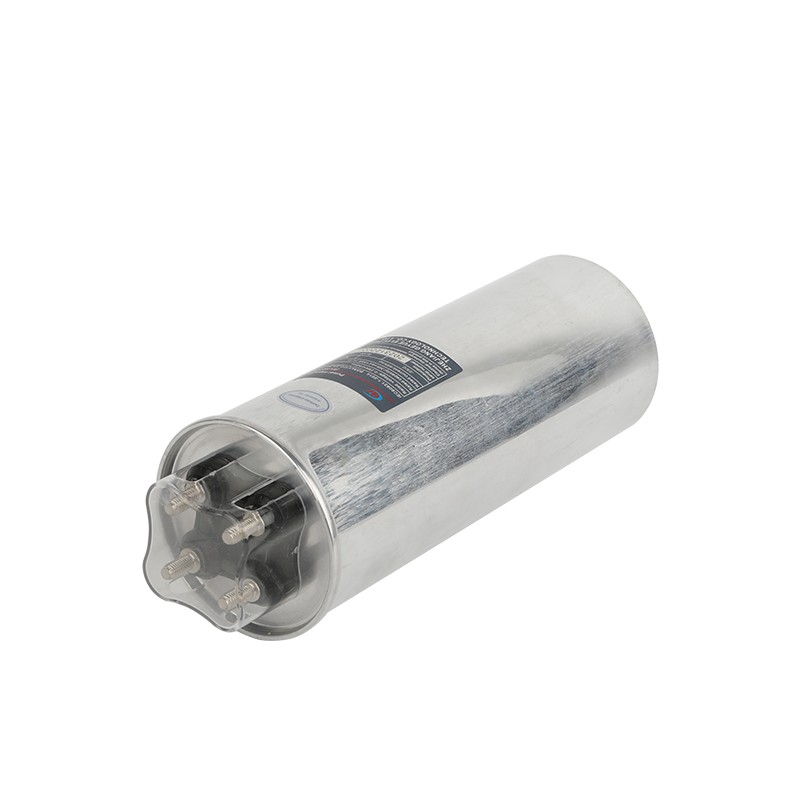

分相補償用円筒コンデンサの端子配置や内部導体の配線パターンは、相間の電磁妨害に大きく影響します。 Geyue Electricは、円筒形ハウジングの上部に三相接続端子を正三角形のパターンで配置し、相間の電気距離を増やし、端子の根元にセラミック絶縁スリーブを取り付けました。内部接続片構造に平坦銅条構造を採用し、接続片表面に銀メッキを施し接触抵抗を低減しました。並列配線による相互インダクタンスの影響を避けるため、すべての接続点は絶縁クリップで固定されています。 Geyue Electric の分相補償円筒コンデンサでは、各相に独立した電流経路を設計し、最短距離で端子に接続することで回路面積を最小限に抑え、電磁放射を低減しました。

組み立てプロセス全体が、シールド効果を最終的に保証します。 Geyue Electric は、分相補償円筒コンデンサの組み立てプロセスにおいて、含浸剤として高性能マイクロクリスタリン ワックスを使用する高度な真空含浸プロセスを採用しています。真空環境では、マイクロクリスタリンワックスがコンデンサシェル内のあらゆる小さな隙間を完全に浸透して埋めるため、内部の空気と湿気が完全に排除され、コンデンサの潜在的な局所放電の危険が排除されます。マイクロクリスタリンワックスは、電気絶縁性に優れ、物性が安定しています。均一な充填により、内部の絶縁強度が強化されるだけでなく、効果的な内部電磁シールド層が形成され、交互の高周波干渉を吸収して減衰することができます。同時に、マイクロクリスタリンワックスの優れた熱伝導率は、動作中に発生する熱を均一に伝導するのに役立ち、局所的なホットスポットの形成を回避し、コンデンサの動作の安定性をさらに高めます。コンデンサシェルのエンドプレートは、シールド構造の連続性と完全性を確保し、外部環境の影響を防ぐためにレーザー溶接によって永久にシールされます。さらに、当社は各コンデンサに専用の接地端子を設計し、内部の導電性スプリングプレートを使用して金属シェルとシールド層を確実に接地し、相間および外部から導入される交流干渉信号に対して低インピーダンスの放電経路を提供し、電荷の蓄積を効果的に回避し、機器とシステムの安全性を確保します。

中国の低圧無効電力補償分野の専門メーカーとして、Gyue Electric は 15 年以上にわたりこの業界に深く携わっており、自社工場と完全な研究開発および試験システムを備えています。したがって、当社は、分相補償円筒コンデンサの安定性と信頼性に対するパワーユーザーの厳しい要件を深く理解しています。 Geyue Electric は、電磁両立性と長期動作信頼性をコンデンサ設計の中核指標として常に考慮しています。当社のBSMJ(Y)シリーズ分相補償円筒コンデンサは、材料、構造、プロセスを貫く全体的な設計コンセプトに基づいて、この技術的アイデアを凝縮したものです。本シリーズは、独自のマイクロクリスタリンワックス真空含浸処理と完全シールド構造設計により、優れた相間電磁妨害抑制効果を実現するだけでなく、過電圧耐性、温度上昇抑制、長期寿命にも優れています。当社のBSMJ(Y)シリーズ分相補償円筒コンデンサは、さまざまな産業プラント、商業ビル、公共施設の配電システムに広く適用されており、多くのお客様が効率的でクリーンかつ安定した無効電力補償を実現できるよう支援しています。 Geyue Electric は今後も、堅実な製造プロセスと最先端の設計革新に依存し、エネルギー効率の向上と電力システムの高品質な動作のための信頼できる製品サポートを提供していきます。
