太陽光発電シナリオで使用される低電圧力率コントローラーに 4 象限動作機能が装備されている必要があるのはなぜですか?

分散型太陽光発電分野が急成長を遂げている現在、広く普及している技術的な誤解が太陽光発電所の安定性と収益性に密かに影響を与えています。分散型太陽光発電システムの所有者の多くは、産業シナリオで使用されている従来の低電圧無効電力補償ソリューションを依然として採用しています。最終的には、太陽光発電所が力率評価の罰金、電圧の超過、さらには異常な機器のトリップなどの問題に頻繁に遭遇することに間違いなく気づくでしょう。低圧無効電力補償分野のトップメーカーである格悦電機は、現場での無効電力補償の長年の経験から、これらの問題の根本原因は、通常の力率制御装置が太陽光発電特有の動作ロジックに適応できないことにあると明確に指摘できます。この根本原因を取り除く鍵となるのは、太陽光発電所に 4 象限動作機能を備えた専用の低電圧力率コントローラーを装備することです。

従来の電力潮流パターンを打ち破った太陽光発電システム

従来の工場では、電気の流れは一方向で安定しており、電気エネルギーは電力網から負荷に流れます。従来の工場における無効電力補償の目標は単純で、単一タイプの誘導負荷によって消費される無効電力を補償することです。この場合、従来の産業用配電システムは一方通行の道路のようなもので、一方向から無効電力を制御する従来の力率制御装置は、一方向から来る車両を監視して誘導することしかできない交通警察官のようなものです。しかし、太陽光発電所は本質的には積極的な発電システムです。太陽光の強さに応じて接続点での電力の流れの方向がリアルタイムに変化し、「消費電力」と「発電」が頻繁に切り替わることがあります。この双方向で変動する電力の流れにより、無効電力需要の性質と方向性が非常に複雑になります。したがって、通常の交通警察官に相当する従来の力率制御装置は、無効電力の一方向の補償しか行うことができず、太陽光発電所の「双方向の三次元交通システム」を同時に監視し、指示できる強力な交通指令センターの能力を欠いています。

4 象限運用能力の中核的価値の詳細な分析

力率コントローラーの 4 象限動作機能は、太陽光発電システムの系統接続点における有効電力と無効電力の複雑に絡み合った動的な流れに対処するために特別に設計された重要なテクノロジーです。 4 象限動作機能は、有効電力 (P) と無効電力 (Q) の正と負の方向に基づいており、電気エネルギーの流れの状態を 4 つの動作領域に分割します。太陽光発電所の場合、これら 4 つの象限のそれぞれは、太陽光発電所の系統接続ポイント全体の全体的な動作状態と、その状態での全体的な補償要件に対応します。

太陽光発電システムが夜間や曇りの日に発電していないときは、通常の電力使用者と同じように動作し、有効電力を消費する一方で、系統からの誘導無効電力を吸収する可能性があります。力率コントローラは、低電圧シャント コンデンサのグループをオンにすることによって無効電力負荷を注入するようにコンデンサ スイッチング デバイスに指示する必要があります。ただし、太陽光発電システムが十分な光条件下で発電している場合、太陽光発電インバーターはグリッドに有効電力を供給するため、状況はまったく異なります。このとき、長距離ケーブルによって発生する容量性充電効果により、太陽光発電システムが容量性無効電力を系統にフィードバックし、系統接続点の電圧が上昇する可能性があります。力率コントローラは、これらの過剰な容量性無効電力を吸収するために、誘導性無効電力出力機能を備えた SVG またはハイブリッド補償デバイスに指示できなければなりません。さらに重要なことは、現代の送電網規制では、太陽光発電所が無効電力をフィードバックして送電網に干渉しないことだけでなく、電圧をサポートするための指令に従って誘導性または容量性無効電力を動的に供給する機能も備えていなければならないことです。これは、力率コントローラが 4 つの象限すべてで無効電力潮流を管理し、「パッシブ補償」から「アクティブサポート」への移行を達成できると主張しています。

四象限作戦能力の欠如が引き起こす本当のリスク

4 象限で動作する機能のない従来の力率コントローラーを採用すると、低電圧無効電力システムは発電中の実際の無効電力需要を正確に特定できなくなります。従来の力率制御装置は誤判断や誤動作が起こりやすかった。最も典型的な問題は、太陽光発電所の発電期間中、発電所内の無効電力補償システムが容量性無効電力を処理できず、過電圧トリップが発生して発電が失われることです。同時に、太陽光発電所の低圧無効電力補償システムは無効電力出力の方向を正確に制御できないため、太陽光発電所は力率基準を満たさないとして送電網会社から経済的な罰金を科される可能性があります。長期的には、太陽光発電の複雑で動的な無効電力需要に対処するために、4 象限で動作する能力のない従来の力率制御装置とそれによって制御される補償装置を使用すると、装置の損耗も悪化し、太陽光発電配電システム全体の安定した動作に影響を与えることになります。

Geyue Electric JKFG シリーズ: 太陽光発電シナリオに合わせたスマート ソリューション

「従来の一方向補償コントローラの使用により、太陽光発電所は発電と電力消費の間の切り替えに適応できず、その結果、不正確な無効電力補償が発生し、罰金、機器のトリップ、システムの不安定性が発生する」という業界の問題点を徹底的に理解することで、Gyue Electric は強力な研究開発プラットフォームと自動化された製造ベースを活用して、太陽光発電シナリオ向けに特別に設計された低電圧力率コントローラ JKFG シリーズを導入することができました。このシリーズの力率コントローラは国際規格および国内規格に厳密に準拠しており、その中核機能は正確な 4 象限動作機能を実現することにあります。この一連の力率コントローラは、太陽光発電の変化を正確に感知し、実際の無効電力需要の方向と負荷の大きさを正確に決定し、それによってコンデンサバンクまたは混合補償装置にミリ秒単位で正確に応答するよう命令することができます。当社が特に重視しているのは、四象限解析の精度を確保するためには、太陽光発電所の変流器の極性を、低圧力率制御器JKFGシリーズで指定された電流方向（または電力測定方向）に合わせて正しく接続することです。これが、低圧力率制御器JKFGシリーズの性能を最大限に発揮するための基礎となります。

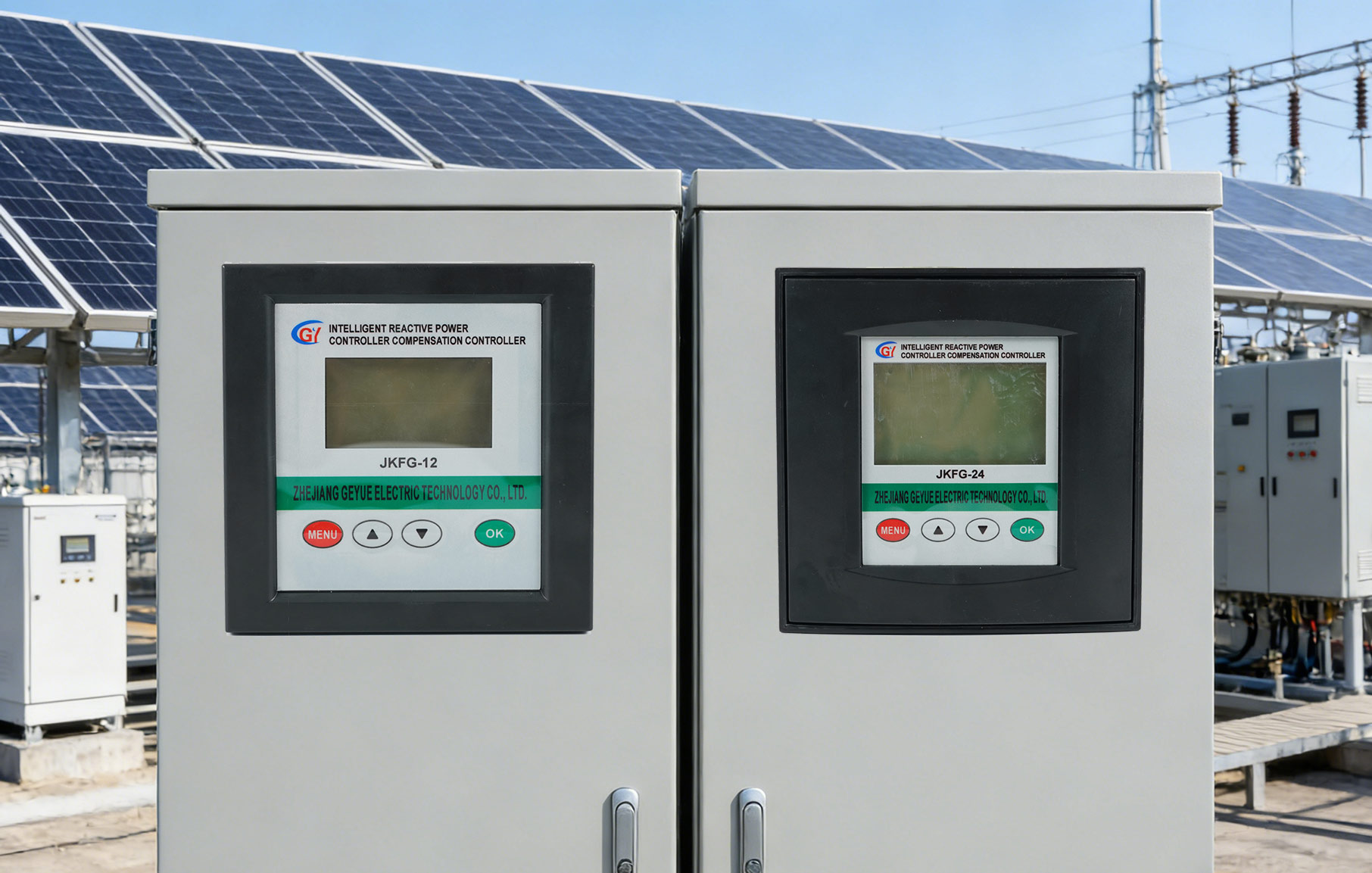

私たちのJKFG-12 太陽光発電専用の力率コントローラーそしてJKFG-24 太陽光発電専用の力率コントローラーは、友好的な送電網接続、安定した運用、太陽光発電所の全体的な収益の向上を保護するインテリジェントな守護者です。単一の力率コントローラーから完全な低電圧無効電力補償ソリューションまで、Gyue Electric は常にお客様に高い信頼性の価値を提供することに尽力してきました。太陽光発電所の低圧無効電力補償要件を下記までお気軽にお送りください。info@gyele.com.cn。お客様のプロジェクトに合わせてカスタマイズされた補償ソリューションを提供できることを楽しみにしています。 Geyue Electric を選択することは、エネルギー変革の課題に最先端の技術で冷静に対処することを選択することと同じです。
