農業灌漑システムにおける分散型単相負荷用の円筒型分相補償コンデンサのレイアウトを最適化するには?

広大な農業地帯では、灌漑システムの電力網は非常に複雑で、絡み合った毛細管のネットワークに似ています。産業用工場とは負荷特性が全く異なります。農業用灌漑システムにおけるポンプ モーターの分散配置、単相機器の普及、季節による負荷の大幅な変動により、従来の集中型無効電力補償スキームが効果的でなくなることがよくあります。したがって、農業灌漑システムの特定の要件を満たすように円筒型分相補償コンデンサのレイアウトを最適化することが、農業灌漑システムの送電網の電力品質を向上させるための重要な課題となっています。

ローカルカンパニーの複線戦略報酬と地域集中報酬

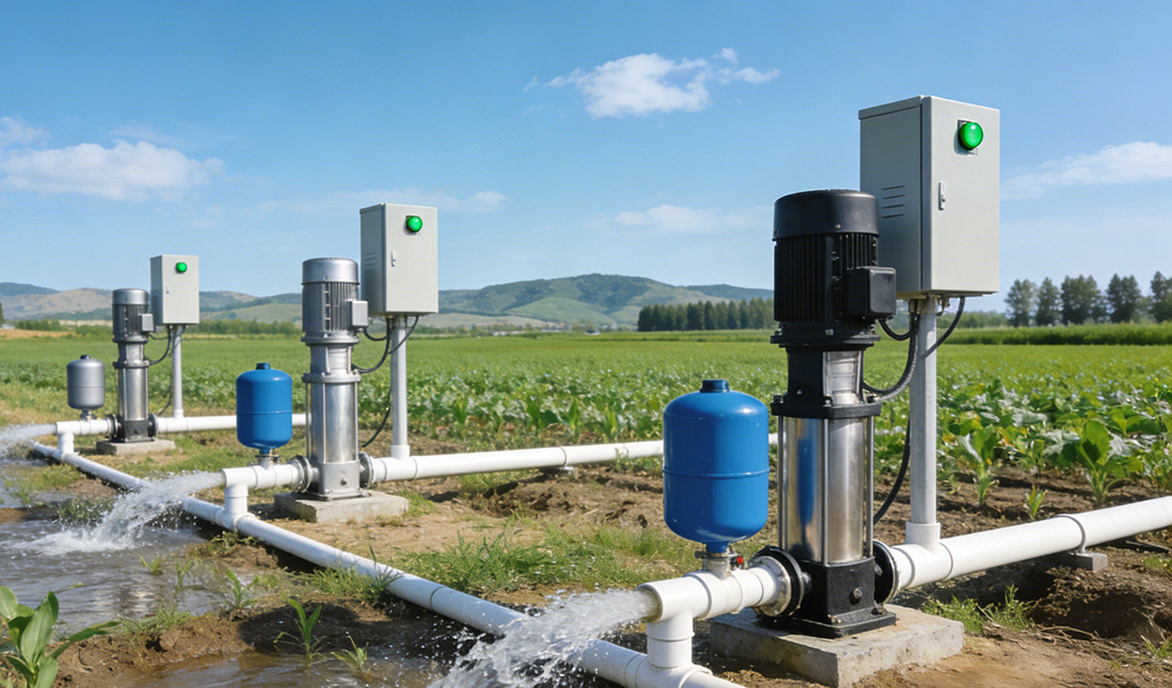

農業灌漑システムの主な特徴は、負荷が分散されることです。農業灌漑システムの主な特徴は負荷分散です。個々のポンプの出力は比較的小さいですが、分布は広範囲に及んでいます。この問題に対処するには、最適な無効電力補償戦略では、ローカル補償と地域集中補償を組み合わせたデュアルトラックアプローチを採用する必要があります。出力が 5 キロワットを超える深井戸ポンプの場合は、各ポンプの局所補償を実現するために、モーター制御ボックスの横に小容量の分相補償コンデンサを直接取り付けることをお勧めします。数十台の小型ポンプで構成される灌漑地域の場合、配電変圧器の低圧側に地域補償点を設定し、各相の実際の負荷条件に応じて円筒型分割相補償コンデンサを構成する必要があります。この階層型レイアウトにより、各無効電力補償デバイスを個別に構成するための高コストが回避され、同時にリモート回線での無効電流の効果的な削減が保証されます。

位相シーケンスの識別と動的スイッチングのインテリジェントな調整

農業用灌漑システムのもう 1 つの重要な特徴は、三相負荷の極端な不均衡です。給水ポンプの起動時間と停止時間は農業のニーズに依存するため、A 相の負荷はある時点で 30 アンペアに達する可能性がありますが、B 相の負荷は 5 アンペアしかない可能性があります。このため、分割位相補償コンデンサは正確な位相シーケンス識別機能を備えている必要があります。円筒形分割相補償コンデンサの 3 つの独立した補償ユニットは、それぞれの相の無効電力需要を監視します。インテリジェントな無効電力補償コントローラを通じて各相の電圧および電流データをリアルタイムで取得することにより、低圧無効電力補償システム全体がどの相にどの程度の補償が必要かを正確に判断でき、厳しい三相不平衡条件下でも各相の力率を同期して 0.95 以上に改善できます。

Geyue Electric の農業灌漑システム ソリューション

Geyue Electric の浙江省インテリジェント製造拠点では、農業灌漑シナリオ向けの専用の円筒形コンデンサ レイアウト ソリューションを開発しました。私たちのBSMJ(Y)シリーズ 円筒型分相補償コンデンサ独自の内部 3 コア独立構造を備えており、各相ユニットには独立した自己修復保護システムが装備されており、単相故障が他の相の通常動作に影響を与えないようにします。円筒形のアルミニウム シェル設計は、均一な熱放散を実現するだけでなく、IP54 保護等級を誇り、農地環境の湿気や粉塵の課題に容易に耐えます。さらに、私たちのインテリジェント無効電力補償コントローラ農業負荷向けの専用アルゴリズムを組み込み、灌漑サイクルに基づいてスイッチングシーケンスを自動的に最適化し、コンデンサのスイッチング操作の回数を大幅に削減し、無効電力補償装置の寿命を延ばします。

Geyue Electric は、あらゆる製品アプリケーション シナリオの専門知識を持つ低電圧無効電力補償の専門家として、農業灌漑環境における電源の信頼性に対する厳しい要件を深く理解しています。 Geyue Electric は、専門の技術チームと成熟した製品システムを活用して、現場調査およびソリューション設計から機器の設置に至るまで、農業用電力システムに全プロセスのサービスを提供することに尽力しています。ご連絡くださいinfo@gyele.com.cn広大な畑で収穫されるたびに、安定して確実に電力を供給できるよう、力を合わせて取り組んでいきましょう。
