静的VARジェネレーターとスマートコンデンサは、ミリ秒レベルの精度補償を実現するためにどのように連携しますか？

序文

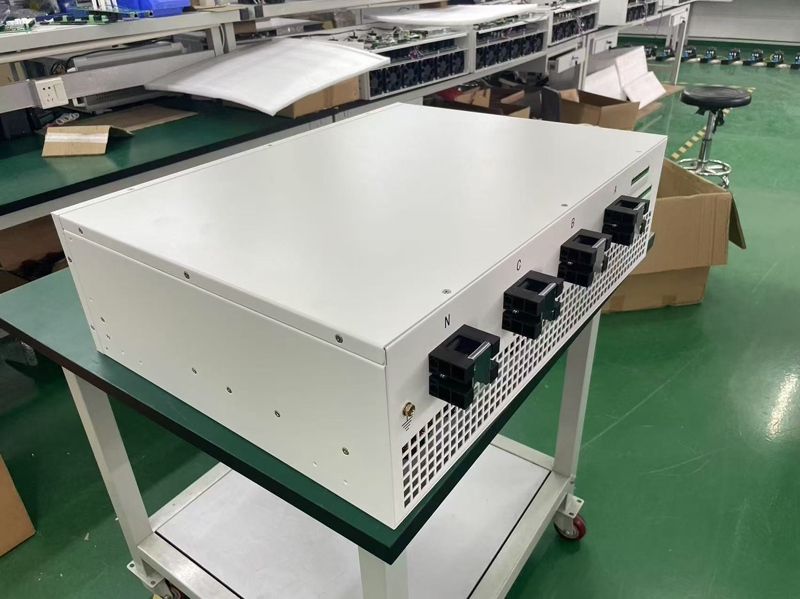

静的VARジェネレーター（SVRS）は、最新の電力システムにおける動的負荷補償の課題に対処するためのコアデバイスです。電力グリッドがミリ秒レベルの反応性電力の急増、過度の電圧フリッカー、または再生可能エネルギーの劇的な変動、従来のコンデンサ補償装置、機械的応答の遅延が200ミリ秒を超えると効果的に対応することができない場合。完全に制御されたIGBTパワーデバイスで構築されたHブリッジトポロジを利用するSVRは、5ミリ秒以内に動的な応答を実現します。インテリジェントなコンデンサデバイスの階層補償戦略と組み合わせると、このシステムは完全なソリューションを提供します。この調整されたシステムは、アーク炉の融解期間中の2500 kVAR 80ミリ秒の急増、ウィンドファームでの1分間の30％の電力変動など、困難なシナリオを正確に処理でき、電圧フリッカーが1％未満に保たれ、半導体製造および精度の機械加工の厳しい電力品質要件を満たします。

コアアプリケーションシナリオ基準

静的VARジェネレーター（SVG）展開には、正確な動作状態の診断が必要です。ミリ秒レベルの衝撃負荷シナリオは、秒30％を超える負荷変動、または0.1秒あたり1000 kVARを超える反応性パワー変動によって決定されます。典型的な例は、ARC炉電極短絡によって引き起こされる2500 kVarの80ミリ秒ギャップです。電圧に敏感なシナリオの重要な指標は、3％を超える電圧フリッカーまたは±0.5％未満の許容範囲です。たとえば、単結晶のシリコン成長炉には、電圧変動が1％以下の電圧変動が必要です。高値の再構成エネルギーサイトでは、1分あたり10％を超えるパワーランプレートが必要です。

効率的な運用技術の原則

設計された静的VARジェネレーターは、3レベルのニュートラルポイントクランプトポロジーを利用し、1700Vの耐電圧IGBTパワーモジュールに基づいて4四半期の連続調節を実現します。コントロールコアは、256の高速サンプリングサイクルを実行するデュアルDSPプラスFPGAアーキテクチャを利用しています。クラークとパークの変換は、リアルタイムで瞬間的なアクティブコンポーネントと反応性成分を分離および計算するために使用されます。重要なブレークスルーは、5ミリ秒の応答メカニズムにあります。シグナルの獲得と座標変換は、グリッド障害の1ミリ秒以内に完了し、PWM変調波形は2ミリ秒以内に生成され、IGBT出力補正電流は最終2ミリ秒以内にトリガーされます。システムの組み込み高速フーリエ変換高調波分離アルゴリズムは、13回目以下の特徴的な高調波を同時に除外し、90％を超える総高調波歪み（THD）抑制率を達成します。

静的VARジェネレーターとスマートコンデンサの組み合わせ

SVGとスマートコンデンサが組み合わせて段階的な補償システムを形成し、効率を最大化します。定常状態の負荷は、スマートコンデンサによって処理されます。スマートコンデンサは、磁気ラッチリレーと事前充電されたコンデンサを通じて100ミリ秒の応答速度が達成されます。容量は、システムの平均反応電力に0.8の係数を掛けることによって計算されます。一時的なサージは、主に静的VARジェネレーターによって補償され、完全に制御されたIGBTを介して5ミリ秒の応答速度を達成します。容量は、最大過渡サージに安全係数1.2を掛けることによって計算されます。制御調整は、光ファイバー通信を通じて達成されます。 IEC61850ガチョウプロトコルを使用して、スマートコンデンサコントローラーとSVG交換データを使用して、コマンドトランスミッションレイテンを1ミリ秒以内に保ちます。 1500 kWのスタンピングプレスシステムでは、500 kvar SVGと800 kvarスマートコンデンサ溶液を組み合わせて、電圧フリッカーが±15％から±2％に減少し、コンタクタの燃焼故障率も92％減少します。

まとめ

静的VARジェネレーターのメーカーとして、私たちは厳soleに約束し、20年間の技術的専門知識を利用しています。各ユニットは、工場を離れる前に72時間のフルロードショックテストを受け、正確な5ミリ秒応答速度を確保します。また、オープンファイバー通信プロトコルインターフェイスも提供し、インテリジェントなコンデンサデバイスと1ミリ秒の同期を可能にします。私たちは、機器の完全なライフサイクルの健康プロファイルを維持し、95％を超える障害警告精度を保証します。サードパーティのテストにより、共同システムは、従来のソリューションと比較して毎年42,000 kWhの電力を節約していることが確認されています。
