CJ19 ACコンタクタはどのように電気システムを駆動しますか？

ワークショップの機器はしばしば壊れますか？たとえば、モーターが起動すると、ACコンタクタが数か月ごとに交換する必要があります。または、コンデンサが膨らんでいることが多く、時間内に交換する必要があります。これらの障害は、ACコンタクタ、電気機器のコア制御コンポーネント。適切なACコンタクタを選択すると、機器の寿命が大幅に増加する可能性があります。 ACコンタクタのセラミックアーク消火カバーは、非常に高温アークの影響に耐え、効果的に大きな電流を遮断することができます。特別に作られた銀合金コンタクトは非常に耐久性があり、ACコンタクタに非常に長い寿命を与えます。最も重要なことは、ACコンタクタとコントローラーのコンデンサが協力して、力率を大幅に改善し、不必要な電力損失を減らすことです。

CJ19 ACコンタクタとは何ですか？

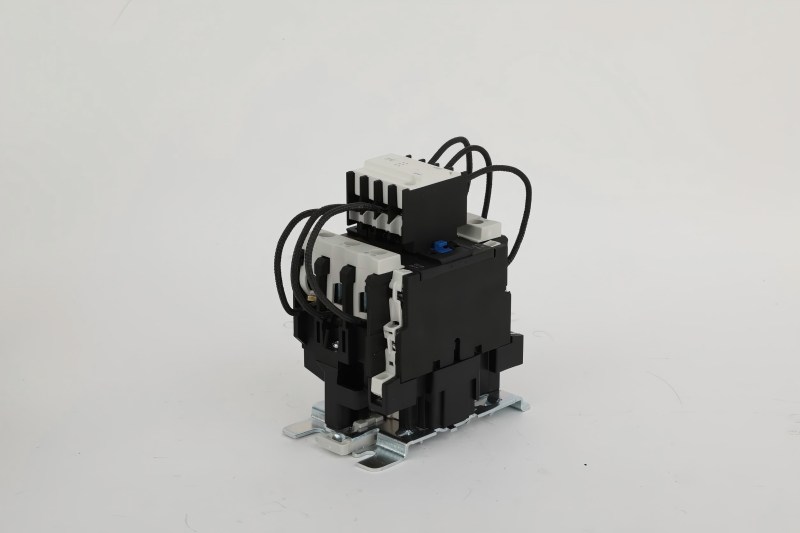

CJ19 ACコンタクタは、低電圧補正キャビネットの自動スイッチデバイスです。主に、3セットのメインコンタクト、電磁コイル、アーク消滅システムで構成されています。そのコア機能は、モーター、電気ヒーター、その他の機器のオンとオフの電力を制御することです。

どのように機能しますか？

の電磁コイルの場合ACコンタクタエネルギーを与えていると、磁力が生成され、内部鉄のコアが引き付けられ、鉄のコアがメイン接点の3セットを完全に閉じて低接触抵抗パスを形成するまで駆動します。メイン回路電流は、閉じたメインコンタクトを介してロードデバイスにスムーズに流れ、動作させます。

コイルの電源が切断されると、電磁誘引が即座に消え、リセットスプリングのエネルギーに依存すると、鉄のコアとメイン接点が迅速に分離し、負荷電流を強制的に切断します。連絡先が分離されると、現在の火花が生成されますが、ACコンタクタアーク消滅システムが装備されています。セラミックアーク消火カバーは、アークの高温放射とガス圧に耐えます。組み込みの金属シートは、強制冷却と火花の消滅のために長いアークを複数の短いアークにカットし、接触金属の溶解とスプラッシュを効果的に阻害し、それにより接触が燃えて寿命を延ばすことから保護します。

ACコンタクタはどのようになりますか、自動力因子コントローラー、パワーコンデンサとシリーズリアクターは一緒に機能しますか？

低電圧反応性電力補償システムでは、コントローラー、ACコンタクタ、コンデンサ、原子炉が連携して、電気エネルギー利用の効率を大幅に向上させます。

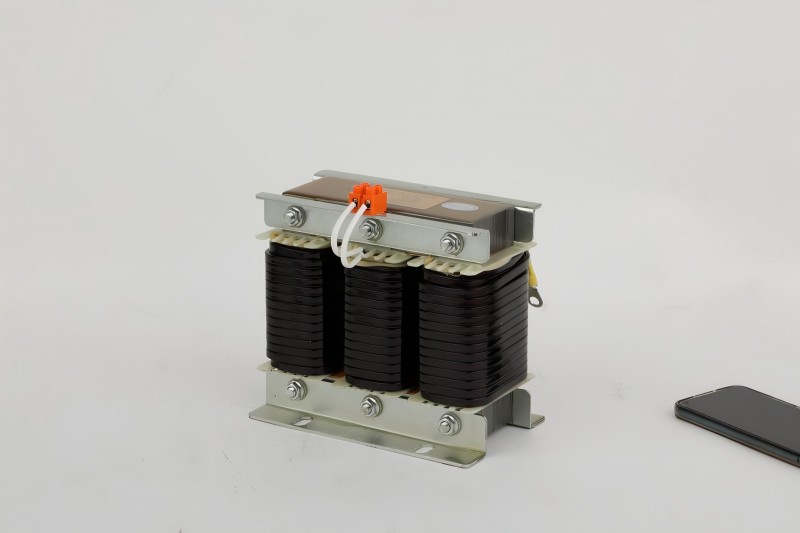

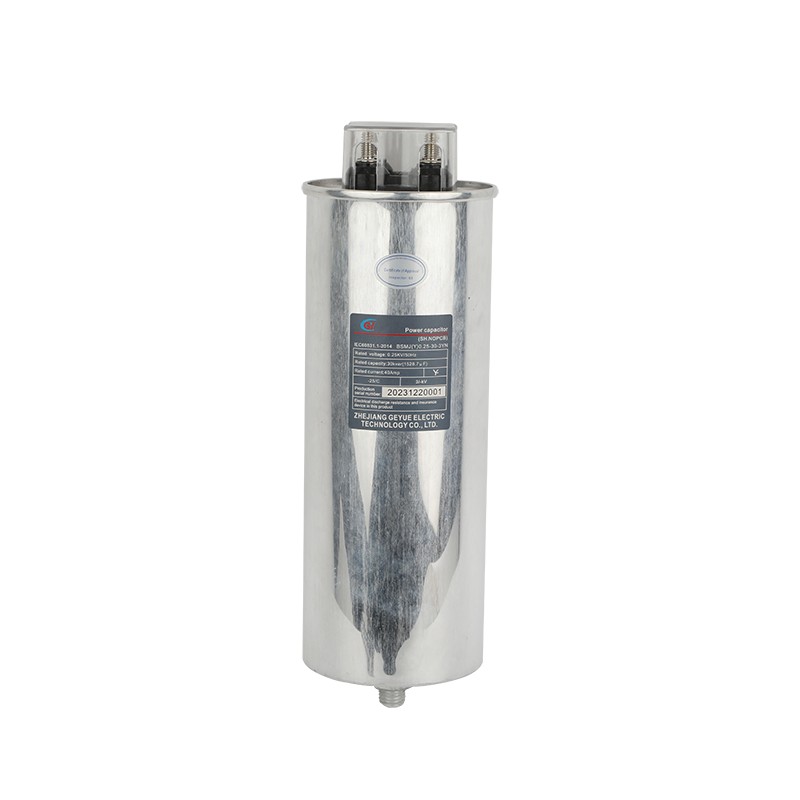

まず、コントローラーは主に電源グリッドの状態を監視し、システムの実際の力率を継続的に測定する責任があります。力率が設定値よりも低いことがわかった場合、コントローラーはACコンタクタの動作コイルに接続信号を出力します。次に、ACコンタクタがコントローラーから信号を受信した後、その電磁コイルはすぐにメイン接触を閉じるために引き付けられます。メイン接点が閉じた後、メイン回路電流はそれに接続されたコンデンサバンクに流れ込み、接続します。接続が成功した後、コンデンサ銀行は電源グリッドに接続して動作し、反応性電力を中和し、したがって力率全体を改善します。最後に、シリーズリアクターパワーグリッドの高調波電流を吸収して抑制し、それによりコンデンサを損傷から保護します。

このシステムを通じて、コントローラーは検出され、意思決定と問題の命令を行い、ACコンタクタがスイッチ命令を実行し、コンデンサが電力網に入れられてリアクティブな電力補償を実装し、反応器がコンデンサを保護します。 4つは、パワーグリッドの動作効率を最適化し、エネルギー廃棄物を削減するために協力します。
