負荷特性に基づいて、スイッチングデバイス（コンタクタ、サイリスタ、および複合スイッチ）の選択はどのように最適化されるべきですか？

低電圧反応性電力補償システムでは、スイッチングデバイスがコアコンポーネントとして機能し、そのパフォーマンスは補償装置の安定性、応答速度、寿命に直接影響します。コンタクタ、サイリスタと複合スイッチ一般的な切り替え方法であり、それぞれに適用可能なシナリオがあります。低電圧反応性電力補償装置のメーカーとして、Geyue Electricは、システムの最適な動作を実現するために、スイッチの選択を負荷特性と密接に組み合わせる必要があることを完全に理解しています。負荷特性には、負荷の種類、変動頻度、電流ショック、高調波含有量などの要因が含まれます。これは、スイッチのスイッチング速度、耐久性、干渉能力を決定します。したがって、科学的にスイッチを選択することは、電気システムの電力品質を大幅に改善するだけでなく、エネルギー消費とメンテナンスコストを削減することにより、ユーザーが効率的なエネルギー管理を達成するのにも役立ちます。

荷重特性の分類と影響

負荷特性は、スイッチングデバイスを選択するための前提条件です。負荷特性は、スイッチングデバイスが耐える必要がある電気応力と環境条件を決定するためです。産業用途では、荷重は通常、主に抵抗荷重、誘導荷重、容量性負荷などに分類されます。照明や暖房装置などの抵抗荷重は、同じ位相に電流と電圧を持ち、切り替え中に比較的小さな押し出し電流をもたらす可能性がありますが、スイッチの応答速度の要件は高くありません。モーターや変圧器などの帰納的負荷は、スイッチスイッチング中に高振幅サージ電流と電圧スパイクを生成する傾向があります。これにより、スイッチングデバイスは強力なアンチショック機能と急速なアーク消滅機能を持つ必要があります。容量性負荷は、補償コンデンサ自体によく見られます。補償コンデンサの切り替えプロセスは、特に頻繁に切り替えられた場合に瞬時に電流の急増を引き起こす可能性があります。

さらに、負荷の変化の頻度と高調波の内容も、スイッチを選択する際の重要な要因です。溶接機や周波数変換機器などの荷重が急速に変化するには、応答の遅延によって引き起こされる電圧の変動を避けるために、高周波スイッチング機能を備えたスイッチングデバイスが必要です。可変周波数駆動システムなどの高調和環境では、高調波の干渉に抵抗できる設計を要求して、電気共鳴または過熱の問題を引き起こす可能性があります。 Geyue Electricは、実際には、負荷の特性を無視すると、スイッチの早期障害または補償効果が低いことが多いことを発見しました。したがって、負荷タイプと動作モードの詳細な分析は、スイッチの選択を最適化する最初のステップです。

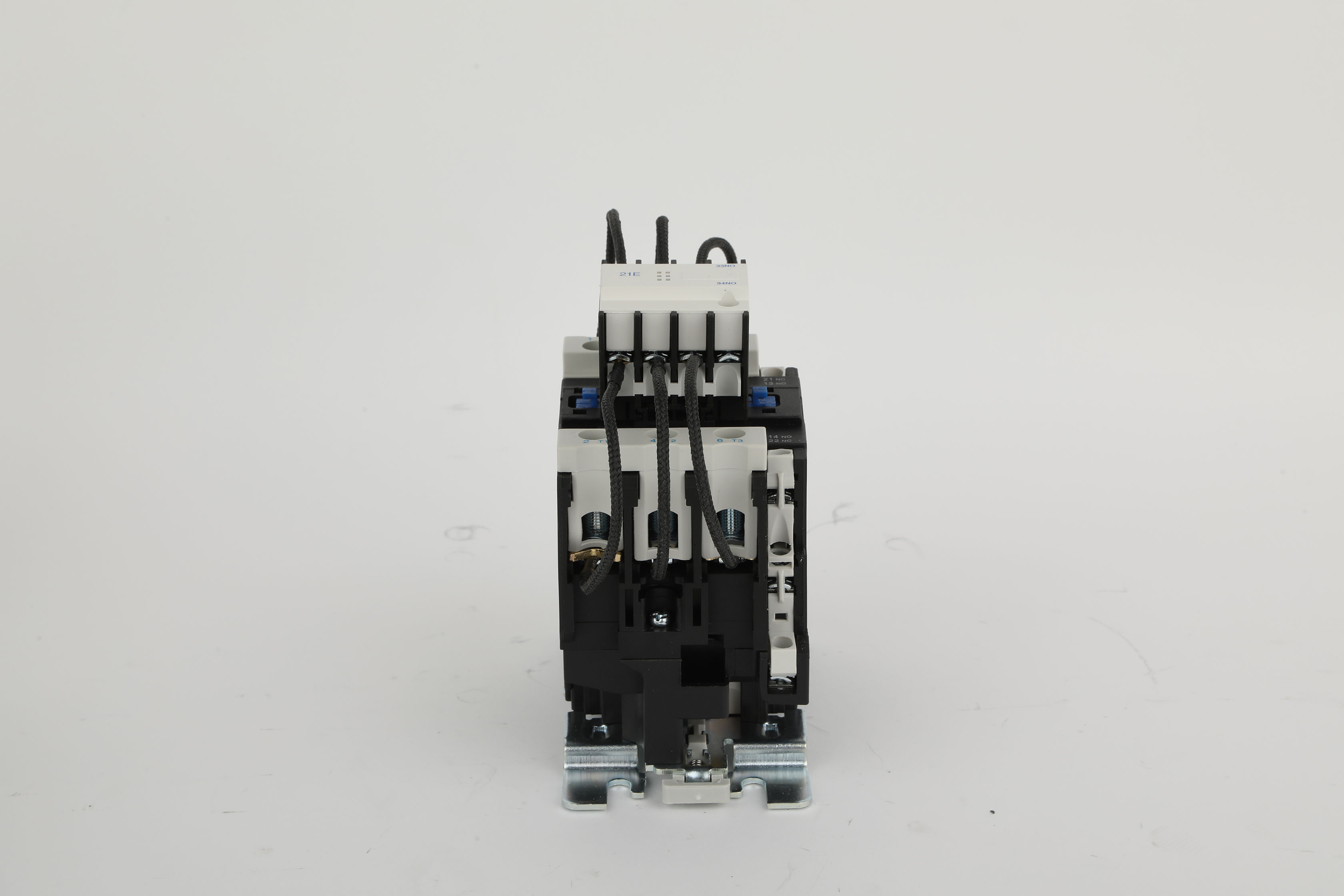

該当するシナリオとコンタクタの制限

コンタクタは機械式開閉装置であり、安価で構造が簡単で信頼性が高いため、無効電力補償に広く使用されています。コンタクタは、電磁的に接点を開閉駆動することで開閉を実現します。負荷の変化が遅く、スイッチング周波数が低いシナリオに適しています。たとえば、安定した配電システムでは、コンタクタは抵抗負荷または軽度の誘導負荷を効果的に処理でき、保守が容易で長寿命です。ただし、誘導性負荷または容量性負荷を切り替える場合、コンタクタはアークや機械的摩耗を発生する可能性があります。特に頻繁な動作では、コンタクタの接点が侵食されやすく、接触抵抗の増加とエネルギー消費に直結します。

Geyue Electric は、すべてのスイッチング デバイスの中でコンタクタの応答速度が比較的遅く、通常は応答時間が数十ミリ秒を超えると指摘しています。これにより、動的補償への応用がある程度制限されます。誘導負荷などの急速に変化する負荷の場合、コンタクタのスイッチング遅延により補償が適時に行われず、電気エネルギーの品質に影響を与える可能性があります。さらに、高調波環境では、コンタクタの電磁機構が高調波によって干渉される可能性があり、その結果、電磁機構の誤動作やノイズが発生する可能性があります。したがって、コンタクタはコスト重視のプロジェクトでは利点がありますが、その制限により、ユーザーは機器を選択する際に負荷特性を慎重に考慮し、高速で変化する負荷や衝撃の大きい負荷が存在するシナリオではスイッチングデバイスとしてコンタクタを使用することを避ける必要があります。

サイリスタの利点とアプリケーションフィールド

半導体スイッチングデバイスとして、サイリスタは、連絡先の不足、高速応答、および高い信頼性で有名です。コンタクタとは対照的に、サイリスタは、迅速かつ頻繁なスイッチングを備えた負荷環境でのアプリケーションに特に適しています。ゲート信号を制御することにより、サイリスタはゼロ電圧スイッチングを実現し、イングラッシュ電流と電圧スパイクを効果的に排除し、帰納的および容量性の負荷を正確に補正できます。たとえば、鉄骨工場や自動車生産ラインなど、荷重変動が頻繁に発生する状況では、サイリスタはミリ秒以内に切り替えを完了し、電力要因のリアルタイム最適化を確保し、電力網の電圧と電流の変動を大幅に削減できます。

Geyue Electricは、サイリスタの利点が長寿命と低メンテナンスの要件にあることを強調しています。第二に、サイリスタには機械的なコンポーネントがないため、コンタクタと比較して摩耗やアークの影響を受けやすくなります。最後に、しかし重要なことに、サイリスタは高調波環境で安定してパフォーマンスを発揮し、特定の電気障害に耐えることができます。ただし、サイリスタには、高コストや厳密な熱散逸要件などの欠点もあります。高温または高電流条件での切り替えにサイリスタを適用する場合、熱散逸装置を同時に装備する必要があります。そうしないと、サイリスタは過熱のために損傷を受ける可能性が非常に高いです。さらに、サイリスタは低負荷条件下で漏れ電流を生成する可能性があり、スイッチング効率に大きな影響を与えます。したがって、サイリスタを選択する前に、荷重と熱管理条件のスイッチング周波数を慎重に評価して、反応性電力補償システムの経済的パフォーマンスとパフォーマンスのバランスを確保する必要があります。

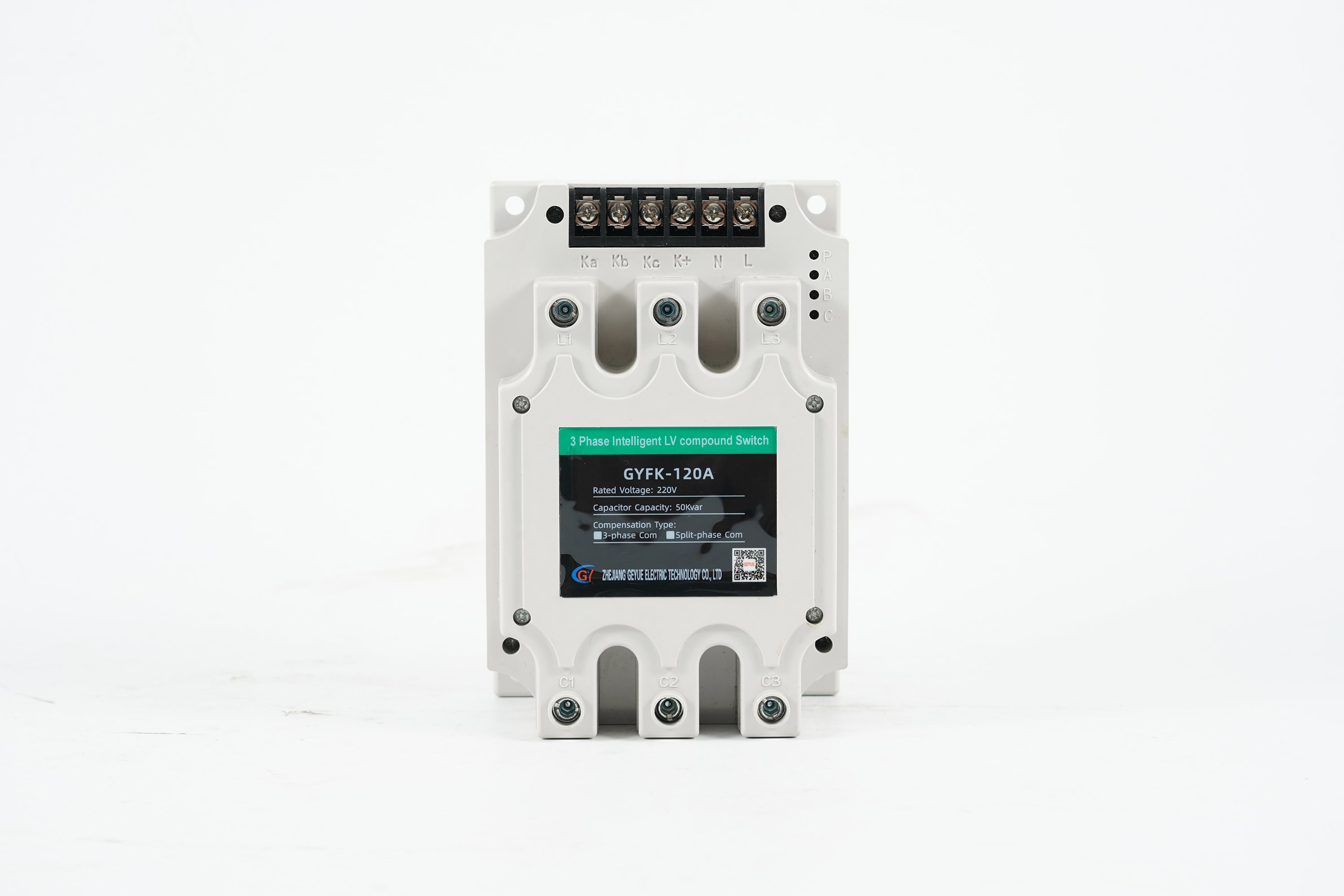

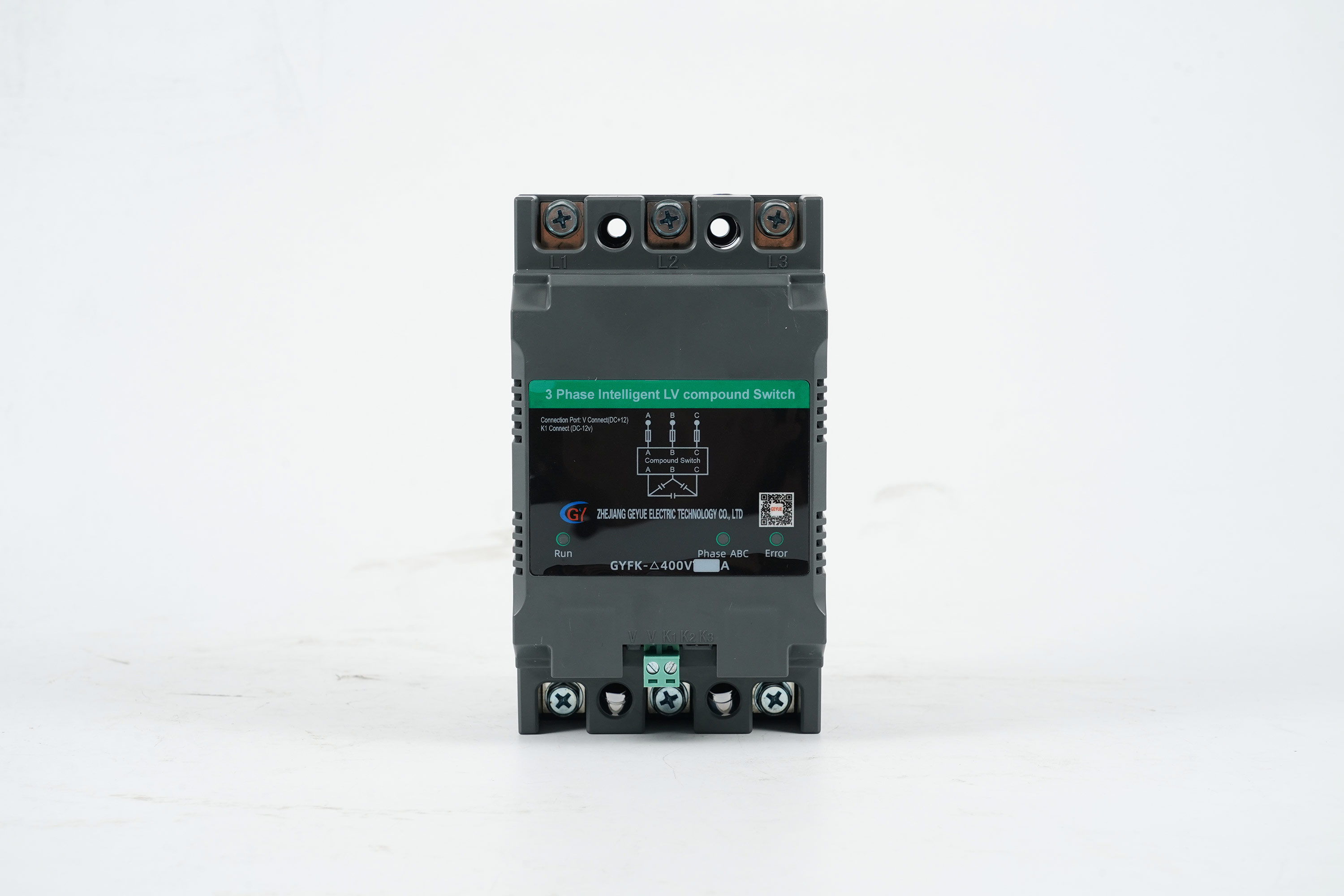

複合スイッチの統合および最適化スキーム

複合スイッチは、コンタクタとサイリスタの利点を組み合わせて、インテリジェントな制御を介して最適化されたスイッチングプロセスを実現します。初期段階では、化合物スイッチは、ゼロ電圧スイッチングにサイリスタを使用して、電流ショックを避けます。その後、コンタクタは定常状態の電流を引き受け、エネルギー消費と熱損失を減らします。この設計により、安定した機器と頻繁に変動する荷重の両方を備えた産業システムなど、混合負荷シナリオに適した複合スイッチを作成します。 Geyue Electricは、複数のプロジェクトで、複合スイッチがスイッチの耐久性とエネルギー効率を大幅に向上させることができることを検証しています。

化合物スイッチの最適化は、その適応機能にあり、これにより、負荷特性に応じてスイッチング戦略を自動的に調整できます。たとえば、モータースタートアップなどの高い誘導負荷シナリオでは、化合物が最初にサイリスタを使用してスムーズな遷移を使用してから、コンタクタに切り替えて動作を維持し、それにより電気応力が低下します。同時に、化合物は純粋なサイリスタの熱散逸問題を解決し、システムの信頼性を向上させます。ただし、複合スイッチの構造は複雑で、コストは単一のスイッチの構造よりも高く、制御ロジックの要件が高いです。 Geyue Electricは、負荷特性が可変な場合、またはエネルギー効率が厳密に必要な場合、複合スイッチが好ましい選択になる可能性があることを示唆しています。統合された設計により、複合スイッチは長期運用コストの削減を達成できます。

低電圧リアクティブ電力補償機器のメーカーとして、Geyue Electricは長年の実践を通じて洞察を得ています。スイッチングデバイスの選択は、包括的な負荷分析と技術的経済評価に基づいている必要があります。ユーザーは、安定した抵抗負荷の場合、負荷の種類、変動頻度、現在の高調波、温度条件などの測定を含むがこれらに限定されないが、まず負荷特性診断を行うことをお勧めします。コンタクターは十分に経済的である可能性があります。迅速な動的荷重の場合、サイリスタまたは複合スイッチがより好まれます。 Geyue Electricは、シミュレーションテストとリアルタイム監視を通じて、プロフェッショナルなカスタマイズされたソリューションを提供し、ユーザーが最も適切なスイッチングデバイスタイプと一致させるのに役立ちます。適切なリアクティブ電力補償ソリューションプロバイダーをお探しの場合は、お気軽にお問い合わせくださいinfo@gyelele.com.cn。私たちの技術チームはあなたと通信します。
