原子炉は、コンデンサの爆発の問題をどのように解決しますか？

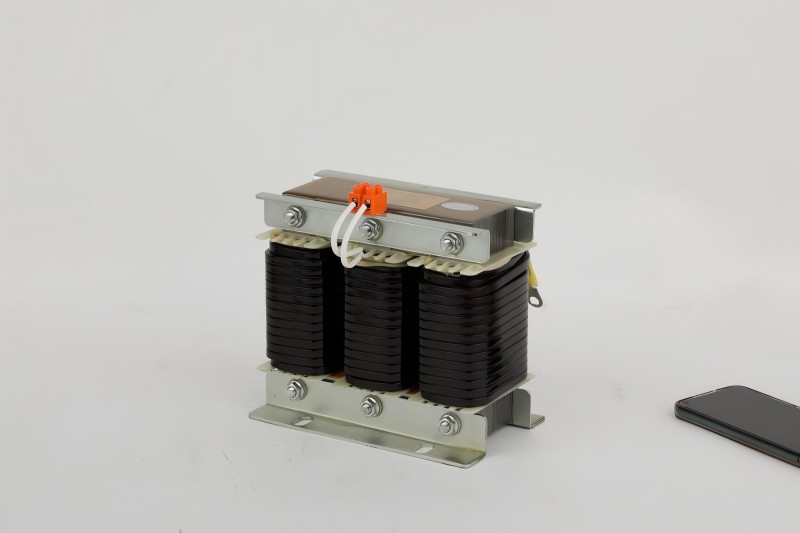

リアクティブ電力補償システムの重要なデバイスとして、シリーズリアクターインダクタコイルの電磁誘導特性に依存して、パワーネットワークの万能管理を実現します。そのコアバリューシステムは、4つの技術的側面に基づいて構築されています。誘導障壁を介した高周波高調波汚染源を抑制します。電圧の変動を安定させるための動的な反応性電力補償チェーンを構築します。力率の偏差を正確に修正します。損失を減らすための機器レベルの保護メカニズムを確立します。これらの機能の相乗効果は、機器のメンテナンスコストとエネルギー廃棄物を削減しながら、電力の質を根本的に最適化します。この記事では、電磁原理とシステム制御の観点から、反応器の機能的実装パスを分析します。

高調波抑制メカニズム

パワーグリッドのインバーターや整流器などの非線形負荷は、5番目（250Hz）や7番目（350Hz）などの整数複数の周波数電流の典型的な特性を備えた高次高調波の豊富なスペクトルを生成します。シリーズリアクターの本質的な機能は、周波数選択インピーダンスデバイスを構築することです。その誘導反応式XL =2πflは、インダクタンス値Lが一定の場合、誘導性リアクタンスが周波数fと直線的に増加することを示しています。反応速度が7％に設計されている場合、5番目の高調波のインピーダンスは基本波の35倍に増加し、高周波電流の強い減衰チャネルを形成します。重要な制御ポイントは、共振周波数の設定です。エンジニアリング計算式F0 = 1/（2π√lc）は、容量性インピーダンス特性が高調波周波数帯域に提示されるように、最も低い特性高調波以下に調整する必要があります。同時に、高い飽和磁気密度シリコンスチールシートを使用して、120％の過負荷条件下で線形領域の磁化曲線を維持し、インダクタンスの変動は±3％未満です。この包括的なソリューションは、システムの総高調波歪み速度を35％から5％未満に削減し、共振的過電圧排出率は99.9％を超えます。

電圧安定化メカニズム

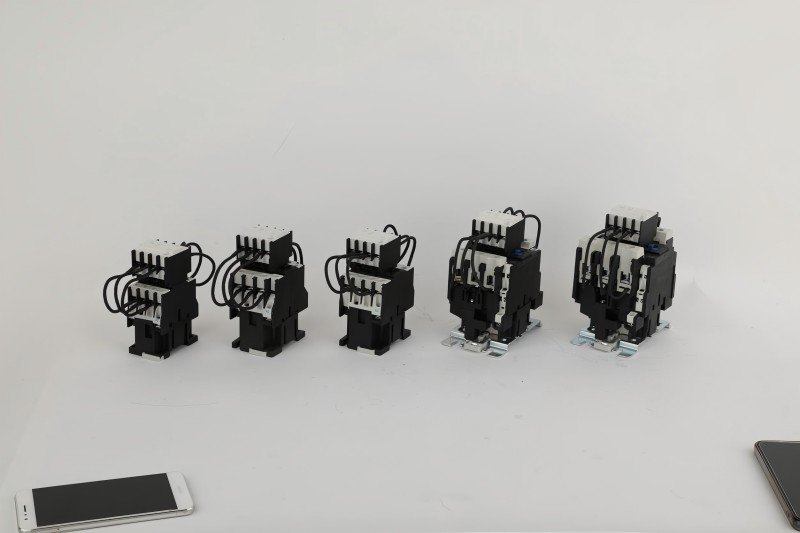

システムの反応的な電力不足が電圧低下を引き起こすと、従来ACコンタクタスイッチング電源コンデンサの応答遅延は80〜200msです。反応器に基づく動的補償システムは、3つの革新に依存しています。ThyristorValveグループを使用して、ハーフサイクル（10ms）のスイッチング速度を達成します。 DU/DT差動検出回路の構成0.5％のわずかな電圧変化をキャプチャします。 ΔQ=u²ωc式を介してリアルタイムで補償能力を計算します。 3％の電圧降下が検出されると、制御システムは信号処理、戦略の生成、およびトリガーパルス出力を15ms以内に完了し、原子炉キャパシタユニットを駆動して正確な反応電力を出力します。このプロセスにより、反応器のイングラッシュ電流抑制特性が完全に再生され、コンデンサの閉鎖電流が定格電流の20倍以内に制限されます（従来のソリューションが200倍に達する）。

力率改善パス

誘導負荷によって引き起こされる遅れ電流成分は、力率を0.7未満に減らします。電源部門は、「力率調整電気料金方法」に従って報酬と罰則を実装しています。シリーズリアクターの補正メカニズムは、3つの段階に分かれています。パワーコンデンサ使用されると、その誘導性リアクタンス特性は、イングラッシュ電流ピークを安全なしきい値に制限します。操作中、LCフィルターチャネルが形成され、バックグラウンドハーモニック電圧の歪み速度を15％から3％に圧縮します。自動チューニングモジュールは、負荷の変更を継続的に追跡し、PIDアルゴリズムを介してコンデンサスイッチング構成を動的に調整するように構成されています。実際の操作データは、システムが200msで力率を0.8から0.99に増加させ、定常状態の変動が0.01未満であることを示しています。平均月額電力係数は、20,000米ドルの罰金から10,000〜20,000米ドルの報酬に変更されます。

機器保護機能の実現

高調波環境での機器の損失は、3つの物理的効果から生じます。皮膚効果により、周波数の平方根と導体抵抗が増加します。渦電流損失は、周波数の平方に比例します。ヒステリシス損失は、周波数および磁束密度の振幅に比例します。原子炉は高調波フィルターとして機能し、250Hz成分を20dB以上減衰させ、1600kVAトランスの負荷損失を12.7kWに減らします。同等の年間電力節約は110,000度で、巻線のホットスポット温度上昇は23k増加し、断熱速度は1/3.7に減少し、機器の寿命は15年から25年に延長され、断層維持の頻度は68％減少します。

経済的価値生成

シリーズリアクターの経済的利益モデルには、直接的および間接的な利点が含まれます。1000kVA配電システムでは、高調波制御によりトランスとラインの損失が9.8kW減少し、年間86,000 kWhの電力が節約されます。コンデンサの爆発事故率はゼロで、年間平均10,000ドルのスペアパーツコストを節約します。ダウンタイム損失を排除することは、40,000ドルに相当します。また、電力要因のボーナスの年間収入は5,000ドルです。静的な投資回収期間は2。3年で、10年間のライフサイクル内の総収入は、機器の購入コストの7.1倍で、内部収益率（IRR）は36％を超えています。

結論

The シリーズリアクター電磁誘導の原理を通じて4次元管理システムを構築します：高調波を抑制する周波数変化インダクタンス、電圧を安定化するための迅速な応答、電力を修正するための動的調整、および機器の寿命を延ばすための損失抑制。その技術的実装は、複雑な制御システムに依存するのではなく、正確なインダクタンスパラメーター設計（、材料プロパティの最適化、およびシステム共鳴ポイント前制御に依存しています。産業電力網が高エネルギー効率の時代に移行する過程で、原子炉は基本的な保証を提供し、電力品質と経済的利益の間のバランス方程式を再構築し続けます。
