自己修復シャント コンデンサはどのようにして電力の無駄を排除し、低電圧電力システムの初期故障を排除するのでしょうか?

「無駄な電力」の支払いをやめましょう: 低圧配電システム内の目に見えない「永久機関」を明らかにします

このような状況に遭遇したことがありますか?工場の配電キャビネット内では、設置されてから 2 年も経っていないコンデンサの列が「膨らみ」（ケーシングが膨らみ）始めたり、回路ブレーカーが落ちて「ストライキ」を起こしたりすることもあります。メンテナンス担当者が右往左往しているにもかかわらず、電気代の数値は依然として高止まりしており、力率ペナルティ通知は予定どおりに届き続けています。

この時点で、ベテランの技術者は「コンデンサが劣化しているので、バッチ全体を交換する時期が来ています」と言うかもしれません。

しかし、なぜこれらのコンデンサがすぐに「死んでしまう」のか疑問に思ったことはありますか?一部の機器は 5 年持続するのに、あなたの機器は 1 年半しか持たないのはなぜですか?今日は、無味乾燥な技術データシートについては説明しません。その代わりに、無効電力補償の分野で長年の実践経験を持つエンジニアとして、コンデンサ内で繰り広げられている「微細な戦争」、つまり電気代に直接影響する紛争についてお話しし、「永久機関」とよく形容されるソリューションを紹介したいと思います。自己修復シャントコンデンサ.

I. 「寿命が短い」コンデンサには具体的に何が起こったのですか?

低電圧配電システムにおけるシャントコンデンサの主な使命は、「緩んだ」無効電力を「引き戻し」、それによって力率を改善することです。従来のコンデンサの内部構造は、層状の「サンドイッチ」に似ています。2 層の金属箔電極が絶縁誘電体材料 (通常はポリプロピレン フィルム) の層で分離されています。

この構造に隠れた最大のリスクは、誘電体材料のどこかに微細な欠陥（工業的な製造プロセスでは決して 100% 除去できない欠陥）があった場合、その特定の箇所が電圧変動のストレスにより絶縁破壊を起こすことです。単一の故障では永久的な短絡が発生します。コンデンサ全体が事実上「パンク」し、即座に役に立たなくなります。

業界データによると、自己修復型低電圧シャントコンデンサの世界生産は2024年に458万個に達します。しかし、初期段階の故障率が高いということは、長い間、業界にとって永続的な問題点であり続けてきました。多くのユーザーは、機器がコスト削減によって元を取れる前に、コンデンサが「動作中に故障」していることに気づきます。

II.マイクロ秒スケールの「自己手術」: 自己修復はどのように機能するのか?

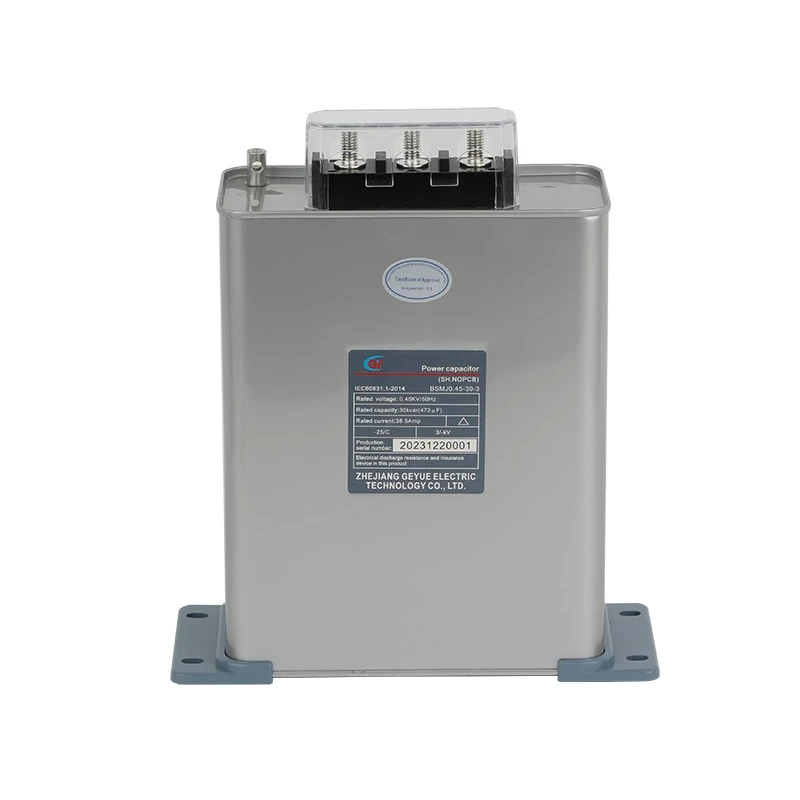

ここで、今日の議論の中心となる、自己修復シャントコンデンサ。その核心的な秘密は、金属化されたポリプロピレンフィルムにあります。

このフィルムはもはや独立した金属箔ではありません。代わりに、亜鉛-アルミニウム合金の非常に薄い層がポリプロピレンフィルムの表面に直接蒸着され、電極として機能します。フィルム内の弱い部分が絶縁破壊を受けるとどうなりますか?

このプロセスは興味深いものです。

破壊の瞬間、わずか数マイクロ秒 (100 万分の 1 秒) 以内に、破壊点は最大数千度の温度に達する局所的な激しい熱を発生します。この瞬間、破壊点を囲む極薄の金属コーティングが瞬時に「蒸発」または「吹き飛ばされ」、直径わずか数ミリメートルの小さな絶縁ゾーンが形成されます。電気アークは消え、絶縁が回復し、コンデンサの残りの 99.99% は完全に損傷を受けず、正常に機能し続けます。

Ⅲ．単に「壊れない」だけではない、「綿密に計算された」投資

多くの調達専門家は、「『自己修復』とは単に寿命が延びることを意味するのではありませんか?寿命が延びると、実際にどれくらいのコストを節約できるのでしょうか?」と疑問に思うかもしれません。

工学的な計算をしてみましょう。

サイズと重量の削減による設置上のメリット: 亜鉛-アルミニウム複合金属化フィルム技術を利用した新しい自己修復コンデンサは、サイズと重量が古いコンデンサ モデルのわずか 4 分の 1 から 1/6 です。これは、同じキャビネット エンクロージャ内で、より高い補償容量を実現できること、またはキャビネット システム全体の改造やアップグレードに通常伴う高価なコストを直接節約できることを意味します。

無視できる電力損失: 従来のコンデンサは大幅な内部電力損失を被り、かなりの熱を発生します。対照的に、最新の自己修復コンデンサの誘電正接 (tanδ) は通常 0.15% 未満です。これは何を意味するのでしょうか? 50 kVAR のコンデンサの場合、これは実質的に内部発熱がないことを意味します。機器内の熱として無駄にされる電力の 1 キロワット時ごとが、目に見える経済的節約に変換されます。

真に「メンテナンス不要」の安全体験: 自己修復コンデンサは通常、過圧保護と防爆機構が組み込まれています。内部欠陥が重大なレベルまで蓄積し、過剰な内部圧力が発生すると、コンデンサのケーシングが膨張します。この拡張により、内部の銅ヒューズ リンクが即座に切断され、物理的に電源が切断されます。このメカニズムはコンデンサ自体を保護するだけでなく、配電盤全体を保護し、従来の油入コンデンサによくありがちな油漏れや爆発などのリスクを完全に排除します。 IV.データは嘘をつきません: なぜ世界市場は自己修復テクノロジーに移行しているのでしょうか?

QYResearch の業界洞察によると、自己修復型低電圧並列コンデンサの世界市場は、2031 年までに評価額 19 億 3,500 万人民元に達し、4.7% 以上の年間平均成長率 (CAGR) を維持すると予測されています。この傾向は、単なる技術の反復によって推進されているわけではありません。これは主に、産業施設、商業ビル、データセンター内の電力品質に対するますます厳しくなる要件への対応です。

特に、亜鉛-アルミニウム合金コーティングの適用により、従来の材料に伴う固有のトレードオフ、特に純アルミニウム膜の酸化に対する感受性と純亜鉛膜の耐食性の低さが完全に解決されました。この革新により、長期間の AC 負荷の下でも、コンデンサの静電容量減衰曲線が著しく平坦なままであることが保証されます。

V. 結論: 調達およびエンジニアリングの専門家への率直なアドバイス

業界のベテランとして、私は次のアドバイスをしたいと思います。自己修復並列コンデンサを選択するときは、公称 kVAr 定格だけに注目しないでください。代わりに、次の重要な要素に細心の注意を払ってください。

素材構成: 亜鉛アルミニウム複合金属蒸着フィルムを使用していますか?このフィルムには厚みのあるエッジ技術が搭載されていますか? (これは突入電流に耐える能力に直接影響します。)

製造工程：溶射された金属層はしっかりと接着されていますか？溶接は信頼できますか? （これらの要素により接触抵抗と発熱量が決まります。）

安全保護：過圧防爆遮断装置が装備されていますか?放電抵抗器は内蔵されていますか? （保守員の安全を確保するための措置です。）

電力品質は工業生産の「目に見えない血流」として機能し、自己修復並列コンデンサは「血液の生成」と「自己修復」の両方が可能な「スーパー臓器」として機能します。

依然として 2 年ごとにコンデンサを交換する煩わしさに悩まされている場合、そして「最小限の人員」または自動化された配電変電所環境を真に実現したいと望んでいる場合は、テクノロジを活用して、この隠れた運用コストを帳簿から永久に削除する時期が来ています。
