補償能力を損なうことなくコンデンサを確実に保護するには、離調リアクトルのサイズを適切に設定するにはどうすればよいでしょうか?

現代の電力システムでは、高調波汚染が低電圧無効電力補償装置の安全な動作に対する隠れた脅威となっています。中国の低電圧無効電力補償装置の専門メーカーとして、Gyue Electric は、多くの顧客が自己修復シャント コンデンサを適用する際にジレンマに直面していることを認識しました。つまり、高調波の増幅を効果的に抑制してコンデンサを保護すると同時に、基本波電力補償容量が失われないようにする必要があります。これら 2 つの側面のバランスを維持する方法に関しては、離調リアクターの適切なサイズ設定が重要な役割を果たします。以下の文章では、当社のチーフエンジニアが、コンデンサの信頼性の高い保護を実現し、補償容量を一定に保つためにリアクトルのパラメータを科学的に決定する方法について詳しく説明します。

離調リアクターの中核機能を理解する

離調リアクトルとコンデンサは直列に接続され、同調回路を形成します。その主な機能は、回路のインピーダンス特性を変更することです。基本周波数条件下では、リアクトルは誘導性リアクタンスを示し、これによりコンデンサの端子電圧がわずかに低下し、その出力容量に影響を与えます。高調波周波数では、リアクトルとコンデンサによって形成される高インピーダンス特性により、高調波電流を効果的に抑制し、過電流によるコンデンサの損傷を防止します。保護と容量の間のこのバランス点は、リアクトルのリアクタンス率によって正確に設定されます。リアクタンス比は、基本周波数におけるリアクトルの誘導性リアクタンスとコンデンサの容量性リアクタンスの比です。この重要なパラメータは、機器セット全体の同調周波数と補償効果を直接決定します。

リアクタンス率選択の科学的原理を理解する

適切なリアクタンス率を選択することは、コンデンサ保護および補償キャビネットの容量バランスを達成するためのもう 1 つの重要な要素です。一般的なリアクタンス率には 6% や 7% などが含まれます。各リアクタンス率は異なる同調周波数ポイントに対応します。リアクタンス率6%のリアクトルを例にとると、同調周波数は約189ヘルツで、主に5次高調波の高インピーダンス形成を目的としています。原子炉のリアクタンス率を決定する場合、電力システム管理者は、正確な高調波測定が科学的な原子炉選択の基礎となるため、まず詳細な系統高調波試験を実施して、主要な高調波の周波数と内容を特定する必要があります。電力システム内で 5 次高調波が支配的である場合は、リアクタンス率が 6% のリアクトルを選択するのが最も適切です。電力システム内で 3 次高調波がより顕著な場合は、リアクタンス率が 6% よりも高いリアクトルを選択する必要があります。リアクタンス率を高めると高調波保護が向上しますが、コンデンサ端子の電圧もさらに低下し、コンデンサの定格容量出力に影響を与えることに注意することが特に重要です。

コンデンサ容量のマッチング補正を実施する

リアクトルに特定のリアクタンス率を使用することを決定した後、電力システム管理者は、コンデンサの容量に対応する修正を行う必要があります。リアクトルの分圧効果により、コンデンサの端子間に印加される実際の電圧はグリッド電圧よりも低くなり、これはコンデンサが出力する無効容量の減少に直接つながります。補償システムが期待される補償効果を確実に達成できるようにするには、設計段階で上記の容量減衰を考慮する必要があります。一般的には、コンデンサの定格電圧レベルを適切に上げるか、公称容量を増やすことが一般的です。この容量整合補正により、リアクトルが設置されている場合でも、無効補償容量に対するシステムの需要を満たすことができます。この先進的な設計思考により、保護と容量の間の矛盾を効果的に解決し、保護と容量の間の最適なバランスを実現できます。

Geyue Electric のソリューションとプロフェッショナルな取り組み

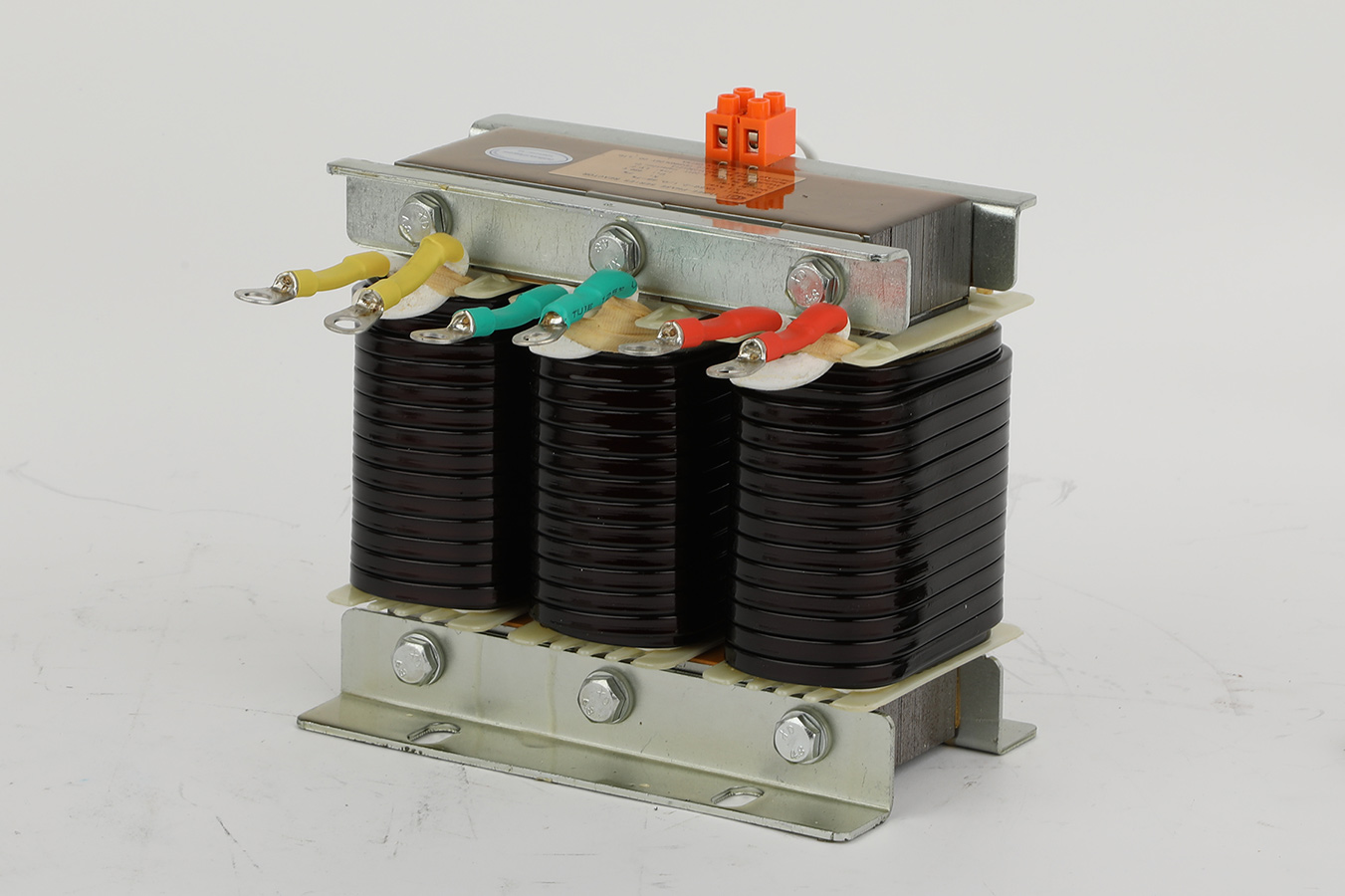

Geyue Electric は、低電圧無効電力補償の分野で長い歴史を持つメーカーとして、コンデンサの信頼性と補償効果のバランスをとるという業界で認識されている課題に対処するための強力なソリューションを提案してきました。私たちの直列リアクトルCKSGシリーズ高品質の輸入冷間圧延方向性けい素鋼板を心材として採用しており、補償過程における低損失、低温度上昇という優れた特性を発揮します。 CKSG シリーズの直列リアクトルは、精密な計算を繰り返し、継続的なアップグレードと最適化を経て当社のエンジニアリング チームによって開発され、特定の低調波を効果的に抑制し、補償容量への影響を最小限に抑えます。 Geyue Electric は、当社の科学的パラメータの選択と合理的な容量マッチングにより、電力システム管理者が補償効果を犠牲にすることなくコンデンサの信頼性の高い保護を実現できることを保証します。補償容量を損なうことなくコンデンサを確実に保護するための離調リアクトルのサイズを正しく選択する方法がわからない場合は、次までお問い合わせください。info@gyele.com.cn。 Geyue Electric は、高調波の問題を解決し、電力システムの動作品質を向上させるために喜んで協力します。
