コンデンサ回路の過負荷および短絡保護: 上流回路ブレーカと CJ19 シリーズ コンデンサ スイッチング コンタクタの間で保護調整を実現するにはどうすればよいですか?

低圧無効電力補償システムでは、システムの安全で信頼性の高い動作を確保するための保護調整が中心的な研究テーマです。中国の低電圧無効電力補償装置の専門メーカーとして、Geyue Electric は本日、上流のサーキットブレーカーと下流のサーキットブレーカー間の保護調整方法について議論する予定です。CJ19シリーズ コンデンサスイッチングコンタクタコンデンサのスイッチング回路における影響は、補償システム全体、さらには配電システム全体の安定性に直接影響します。

保護調整の主な目的

保護調整の基本的な目的は、障害点に最も近い保護装置が最初に動作するようにして、障害領域を可能な限り最小単位に制限することです。これは、コンデンサ回路では、コンデンサまたはスイッチ回路自体が過負荷または短絡を経験した場合、コンデンサ用に特別に構成された上流の回路ブレーカーが直ちに障害を遮断する必要があり、実行コンポーネントとしての CJ19 シリーズ コンタクタが回路ブレーカーの保護の下で安全に動作し、障害電流を遮断する責任を負わないことを意味します。この階層的なアクション ロジックは、障害のある回路の主要な機器を保護するだけでなく、システム内の他のすべての障害のない関連機器の継続的な電源供給も保護します。

サーキットブレーカーの役割と選択

上流のサーキットブレーカーは、この保護調整関係における「最終保護者」の役割を果たします。その選択は 2 つの基本要件を満たしている必要があります。最初の要件は、その定格電流がコンデンサの定格電流を流すことができ、高調波環境で起こり得る過電流の影響を考慮できる必要があることです。一般に、一定のマージンを確保する必要があります。 2 番目の要件は、短絡遮断容量が設置場所で予想される短絡電流より大きくなければならないことです。さらに重要なことは、サーキットブレーカーのトリップ特性曲線がコンデンサ回路の特性と一致する必要があることです。コンデンサのオン・オフ時には定格電流の数倍のサージ電流が発生しますが、持続時間は極めて短いです。したがって、回路ブレーカーは、誤動作することなく、この短期間のサージ電流に耐える能力を備えている必要があります。通常、継続的な過負荷または短絡障害が発生した場合にのみ確実に動作するように、適切な遅延特性を備えたモデルを選択する必要があります。 CJ19シリーズコンタクタの位置決めと調整

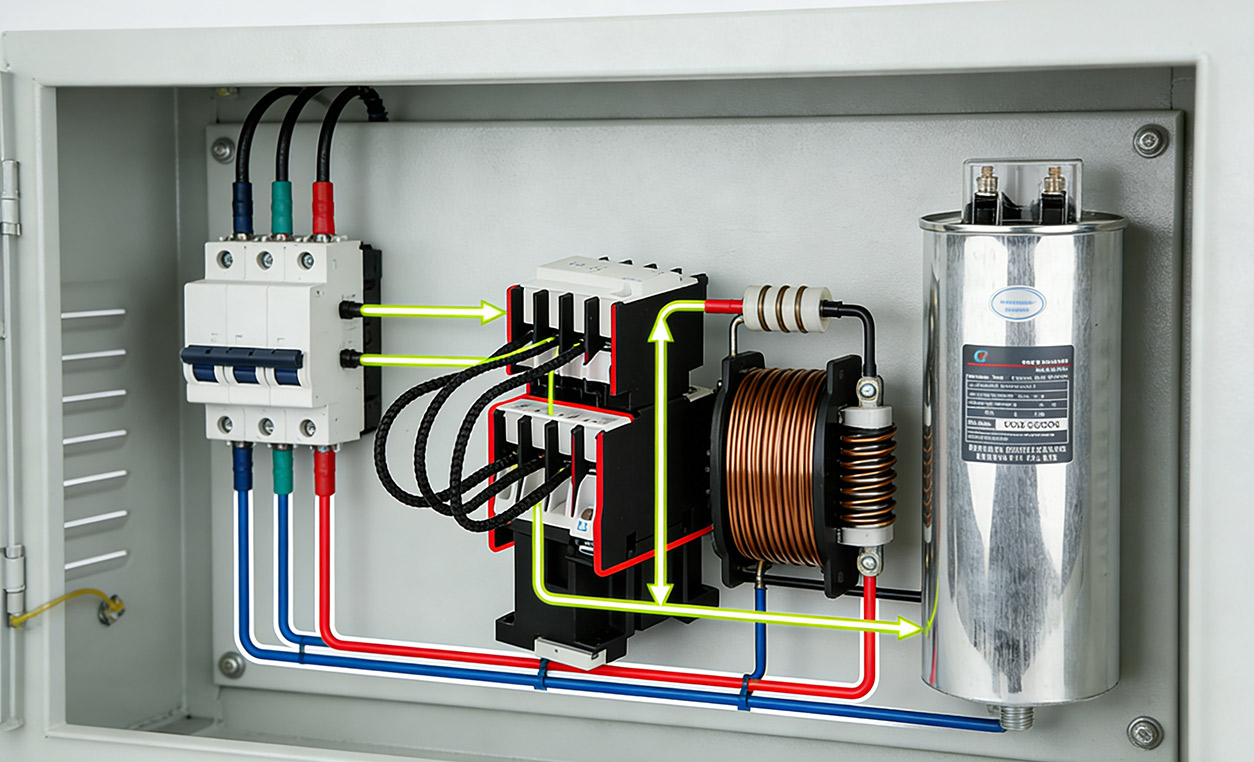

CJ19 シリーズ コンデンサ スイッチング コンタクタは、「障害遮断装置」ではなく、「インテリジェントなスイッチング エグゼキュータ」として設計されています。主に機能の補完性とタイミング調整を通じて、回路ブレーカーの保護と連携します。 CJ19シリーズコンタクタは通常、内部構造に突入電流を抑制するための抵抗またはインダクタを内蔵しています。その機能は、回路ブレーカーが閉じて保護が確立されている条件下で、コンデンサの非突入電流接続と通常の切断を完了することです。コンデンサ回路に継続的な過負荷または短絡が発生した場合、上流の回路ブレーカーが切断を実行する必要があります。 CJ19 シリーズ コンタクタの設計では、上流の回路ブレーカが障害を完全に解消するまで、ある程度の短絡電流の電気力学的影響に耐える能力が考慮されています。これは、CJ19 シリーズ コンタクタと回路ブレーカ間の保護特性の受動的調整を反映しています。

保護の調整に関する体系的な考慮事項

コンポーネントを単純に追加するだけでは、完璧な保護調整を達成することはできません。代わりに、システムの設計と検証のプロセスが唯一の方法です。これには、配電システムの短絡容量の正確な計算、コンデンサ回路のインピーダンス特性の解析、および障害解決のタイミング シーケンス全体の検討が含まれます。適切に設計された補償システムにより、コンタクタから回路ブレーカーまでのすべての接続が十分な動的および熱的安定性を確保できるため、障害エネルギーを安全に誘導し、保護動作が発生した後非常に短い期間内に遮断することができます。

Geyue Electric のソリューションとプロフェッショナルな取り組み

Geyue Electric は、低電圧無効電力補償システムの安全な動作のための保護調整の重要性を正確に認識しています。そこで、この保護システムを実現するために細心の注意を払って設計されたコンデンサトランスファーコンタクタCJ19シリーズを製品化しました。当社の CJ19 シリーズ コンタクタは、高品質の材料で作られ、接点の安定性と電気的寿命を確保するために特殊な技術で加工されています。内蔵のサージ電流抑制メカニズムは、上流の回路ブレーカーへの影響を効果的に軽減し、保護調整に好ましいハードウェア条件を作り出します。

さらに重要なのは、Gyue Electric の技術チームが高度なシステム分析能力を備えていることです。当社は、回路ブレーカーの選択や保護設定値の検証など、お客様の特定の配電パラメータに基づいた全体的なソリューションの設計を支援します。当社の自動化された生産ラインと完全な品質管理システムは、行動を通じてコミットメントを実現してきました。これらは、すべての CJ19 シリーズ コンデンサ スイッチング コンタクタおよびその他のコンポーネントのソースからの一貫性と高い信頼性を保証し、実際の動作中に上位レベルの保護装置と連携して動作することを可能にし、低電圧無効電力補償システムに強固な安全バリアを形成します。ご要望がございましたらご連絡くださいinfo@gyele.com.cn。低圧無効電力補償プロジェクトのあらゆる課題を解決できることを楽しみにしています。
